Съдържание: Проверка на ротора ↓ Проверка на статора ↓
Проверка на ротора

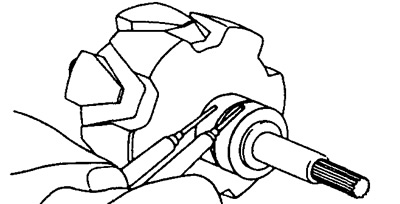

1. Проверете дали има прекъсване на възбуждащата намотка.
С помощта на омметър измерете съпротивлението между контактните пръстени.
- Номинално съпротивление - 3.9 - 4.1 Ohm
Ако съпротивлението клони към безкрайност (тези. веригата е отворена) - сменете ротора.

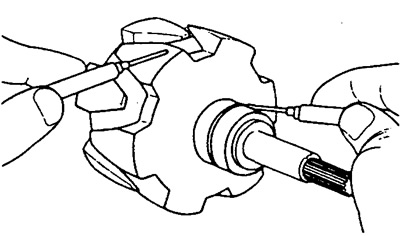

2. Проверете дали възбудителната намотка е късо към маса.
С помощта на омметър измерете съпротивлението между полюса на ротора и контактния пръстен.
Ако съпротивлението е 0 (веригата е затворена), след това сменете ротора.
3. Проверете контактните пръстени.
a) Проверете работните повърхности на контактните пръстени. Те не трябва да имат неравности или стружки.

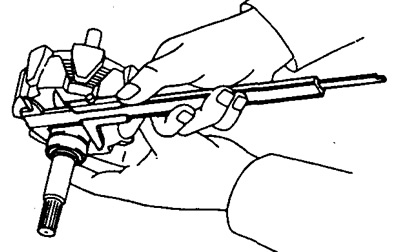

b) С помощта на дебеломер измерете диаметъра на контактните пръстени.
- Номинален диаметър - 32,3 - 32,5 мм
- Минимално допустимо - 32,1 мм
Ако диаметърът на контактните пръстени е по-малък от минимално допустимия, сменете ротора.
Проверка на статора

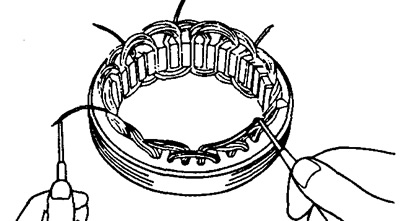

1. Проверете дали има прекъсване на намотката на статора.
С помощта на омметър измерете съпротивлението между клемите на намотките на статора.
Ако съпротивлението клони към безкрайност (тези. веригата е отворена) - след това сменете статора.

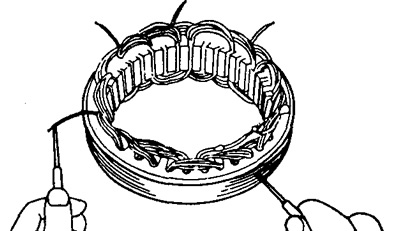

2. Проверете дали намотката на статора е късо към маса.
С помощта на омметър измерете съпротивлението между корпуса на статора и клемите на намотките на статора.
Ако съпротивлението е "0" (тези. веригата е затворена) - след това сменете статора.
