Отстраняване на помпата на охлаждащата течност
1. Източете охлаждащата течност.
2. Свалете задвижващия ремък на водната помпа.
(a) Натиснете здраво задвижващия ремък на шайбата на вентилатора и разхлабете монтажните гайки на шайбата.
b) Разхлабете шарнирния болт и болта за регулиране на напрежението на ремъка; свалете колана.
3. Свалете задвижващата шайба на вентилатора и помпата на охлаждащата течност.
(Опция с вискозен съединител в задвижването на вентилатора)
Развийте четирите гайки, закрепващи вискозния съединител към шайбата, свалете вентилатора, корпуса на съединителя и шайбата на помпата.
(Опция без вискозен съединител в задвижването на вентилатора)
Развийте четирите гайки, закрепващи задвижващия вал към шайбата, свалете вентилатора, задвижващия вал (главина) и ролката на помпата.
4. Свалете помпата за охлаждаща течност.

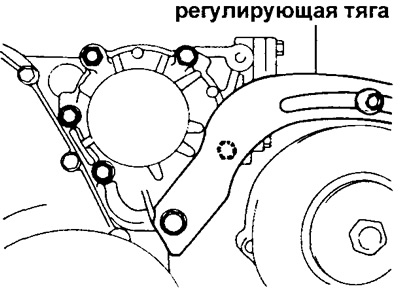

а) Развийте болта и откачете от корпуса на помпата пръта, който регулира напрежението на задвижващия ремък на помпата на охлаждащата течност.
b) Отстранете гайката, четирите болта и свалете помпата и уплътнението.
Проверка на частите на помпата за охлаждаща течност
1. Завъртайки вала на помпата за монтажния фланец, уверете се, че няма хлабина в лагерите и че се върти свободно, без да залепва. Ако е необходимо, сменете помпата.
2. Проверете съединителя на задвижването на вискозния вентилатор. В случай на значителна повреда и изтичане на силиконова течност сменете съединителя.
Инсталиране на водната помпа
1. Монтирайте помпата с ново уплътнение на корпуса на ангренажната верига; монтирайте пръта, който регулира напрежението на задвижващия ремък на помпата на охлаждащата течност; закрепете тези части с гайка и пет болта.
Моменти на затягане:
- корпуси на помпите - 16 Nm;
- прътите за управление на напрежението - 39 Nm
2. Монтирайте задвижващата ролка и вентилатора на помпата.
(Опция с вискозен съединител в задвижването на вентилатора)
Монтирайте задвижващата ролка на помпата за течност и модула на вискозния вентилатор с четири гайки.
(Опция без вискозен съединител в задвижването на вентилатора)
Закрепете задвижващата ролка на помпата за течност и модула на вентилатора с неговия задвижващ вал (главина) с четири гайки.
3. Монтирайте и регулирайте задвижващия ремък.
Регулирайте напрежението на задвижващия ремък.
4. Напълнете охлаждащата течност (вижте по-горе).
5. Стартирайте двигателя и проверете за течове.
