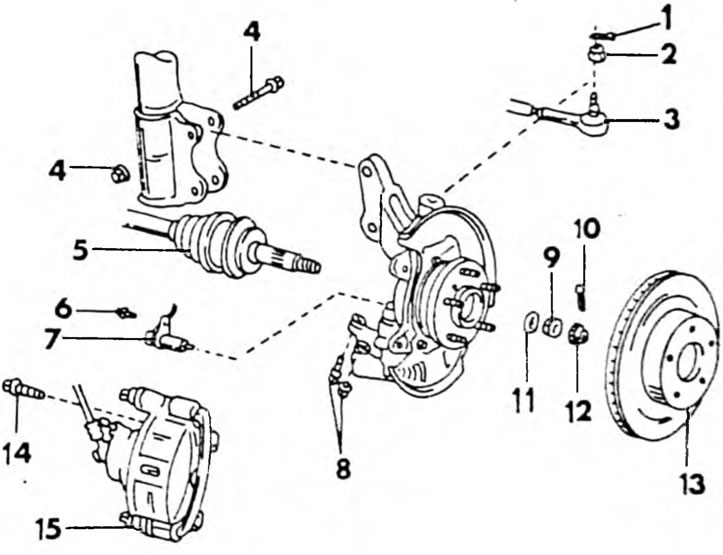

Sl. 190. Detalji za skidanje i ugradnju glavčine kotača i brega upravljača. 1. Rascjepka; 2. Kružna matica, 50 Nm; 3. Upravljački kraj; 4. Vijak i matica; 5. Pogonsko vratilo; 6. Vijak. 12 Nm; 7. Senzor brzine prednjeg kotača, ABS; 8. Vijci i matice; 9. Matica ležaja kotača. 190 Nm; 10. Rascjepka; 11. Podloška; 12. Matica za zaključavanje; 13. Kočioni disk; 14. Vijak čeljusti kočnice, 95 Nm; 15. Čeljust kočnice.
Sl. 190. Detalji za skidanje i ugradnju glavčine kotača i brega upravljača. 1. Rascjepka; 2. Kružna matica, 50 Nm; 3. Upravljački kraj; 4. Vijak i matica; 5. Pogonsko vratilo; 6. Vijak. 12 Nm; 7. Senzor brzine prednjeg kotača, ABS; 8. Vijci i matice; 9. Matica ležaja kotača. 190 Nm; 10. Rascjepka; 11. Podloška; 12. Matica za zaključavanje; 13. Kočioni disk; 14. Vijak čeljusti kočnice, 95 Nm; 15. Čeljust kočnice.
