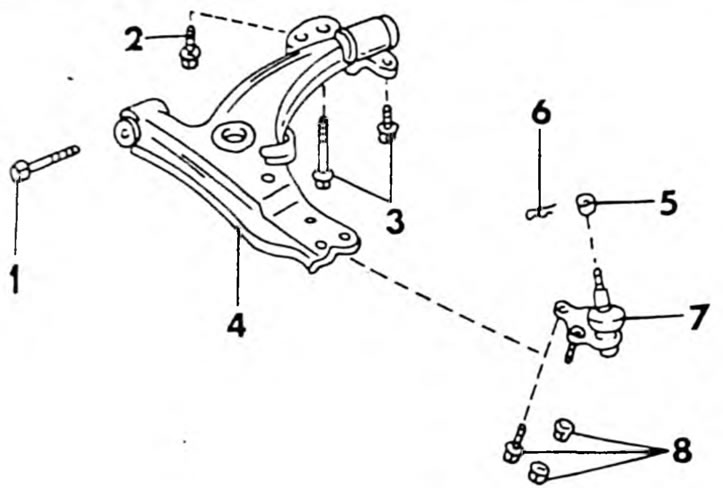

Crtež. 197. Detalji poprečne ruke zajedno s kuglastim zglobom ovjesa
Uz lijevi kotač s instaliranim automatskim mjenjačem:
- Uklonite 3 vijka sa stražnje strane vijka.
- Uklonite vijak s vanjske strane na prednjoj strani upravljačke ruke. Da biste to olakšali, uhvatite poprečni krak i pomičite ga u oba smjera, izvlačeći vijak kliještima. Budući da je poluga pod napetošću, vijak se može zaglaviti.

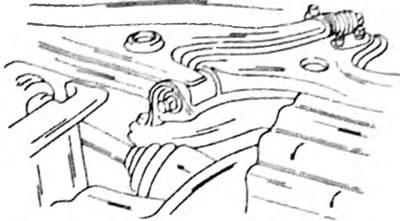

- Uklonite poprečni krak. Slika 198 prikazuje prednju stranu montaže poprečnog kraka (vijak i matica) i sa stražnje strane (3 vijka).
Crtež. 198. Poprečni krak je pričvršćen sprijeda i straga na prikazani način
Lijeva osovina s instaliranim automatskim mjenjačem
- Odvojite srednje vratilo upravljača. Za detalje pogledajte poglavlje "Upravljanje".
- Uklonite rascjepke i matice s oba kraja upravljača i pritisnite kuglaste zglobove iz krakova upravljača pomoću prikladnog izvlakača.
- Uklonite sve štitnike ispod prednjeg dijela automobila.

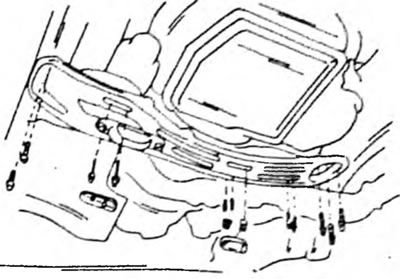

- Odvijte 11 vijaka i dvije matice prikazane na slici 199, koji pričvršćuju središnju gredu za tijelo. Čepovi se moraju ukloniti kako bi se pristupilo vijcima i maticama u sredini.
Crtež. 199. Za uklanjanje grede, odvrnite naznačene vijke i matice s vozila (11 vijaka, 2 matice). Prvo uklonite dva gumena čepa
Izvorna verzija je objavljena na web stranici: www.ToyotaMan.ru
- Odvojite cijev prigušivača od ispušnog razvodnika. Uklonite brtve. Prilikom ugradnje brtve potrebno ju je zamijeniti. Otpustite cijev prigušivača s drugog kraja (ako ih ima, odspojite električne žice), i uklonite sklop cijevi prigušivača.
- Ako postoji servo upravljač, odvrnite dovodnu i povratnu cijev. Obrišite tekućinu koja curi kako biste izbjegli kontaminaciju radnog područja.

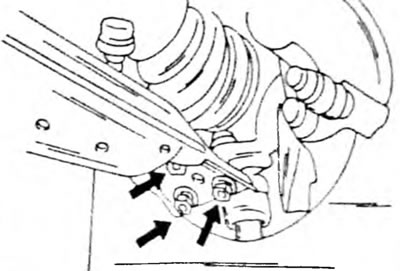

- Odvijte vijke i matice označene strelicama na slici 200 s donje strane oba poprečna kraka i odvojite kuglaste zglobove od poprečnih krakova.
Crtež. 200. Strelice pokazuju gdje se zglob ovjesa pričvršćuje na poprečnu šipku
- Odvijte donje poluge s poprečnom gredom ovjesa s dna automobila. Prije odvrtanja ispod poprečne grede mora se postaviti dizalica s valjcima. Prvo uklonite matice i vijke stražnjeg nosača motora, a zatim 6 vijaka za pričvršćivanje poprečne grede. Spustite prečku pomoću dizalice.
- Otpustite donju maticu klipnjače stabilizatorske poluge na lijevoj poluzi i odvojite šipku.
- Uklonite vijak s prednje i stražnje strane upravljačke ruke i uklonite upravljačku polugu s poprečnog nosača.
