Radijator grijača
Pažnja!
- Uvijek zaključajte pasivni sustav zadržavanja kada ćete raditi u neposrednoj blizini njegovih komponenti kako biste spriječili mogućnost slučajnog aktiviranja zračnih jastuka, što bi moglo uzrokovati ozbiljne ozljede (pogledajte poglavlje 12).
- Izbjegavajte kontakt rashladne tekućine s kožom ili obojenim dijelovima vozila. Prolivenu tekućinu odmah isperite s puno vode. Antifriz je otrovan, nemojte ga gutati. Nikada ne ostavljajte tekućinu u otvorenoj posudi: djeca i životinje, privučeni slatkim mirisom antifriza, mogu se otrovati. Antifriz je također zapaljiv, stoga ga nemojte skladištiti u blizini otvorenog plamena. Za informacije o civiliziranom načinu odlaganja antifriza obratite se lokalnim vlastima. U garaži bi trebale biti posebne posude za to. Ne ulijevajte antifriz na tlo ili u odvod.
- Rashladni krug klima uređaja je pod visokim tlakom. Ako je potrebno otvoriti sustav (odspajanje bilo kakvih spojnica ili cijevi), obratite se specijaliziranoj radionici ili servisnom centru kod prodavača: uklanjanje rashladnog sredstva iz sustava mora izvršiti stručnjak. Uvijek nosite zaštitne naočale prilikom odspajanja cijevi za rashladno sredstvo.
- Prije izvođenja ovog postupka, pustite motor da se potpuno ohladi.
Napomena: Uklanjanje hladnjaka je prilično težak postupak, posebno za neprofesionalca, i uključuje uklanjanje armaturne ploče, središnje konzole i odspajanje brojnih konektora. Ako se odlučite za ovaj postupak kod kuće, označite glavne komponente, priključke i konektore (osim toga, možete izraditi plan za njihovu lokaciju), prilikom skidanja, male dijelove stavite u odvojene, označene plastične vrećice kako biste ih lakše sastavili.
1. Ako je vaše vozilo opremljeno klima uređajem, ispraznite rashladni krug u servisnom centru ovlaštenog prodavača.
Tekst je preuzet s navedene web stranice: ToyotaMan
2. Postavite kontrolu grijača u položaj HOT. Ispustite rashladnu tekućinu (pogledajte poglavlje 1A ili 1B). Ako je rashladna tekućina relativno svježa i čista (vidi stavak 2), sačuvajte ga za ponovnu upotrebu.
3. Odspojite žicu za uzemljenje s negativnog priključka akumulatora.
4. Otpustite stezaljke i odvojite crijeva od spojeva hladnjaka na štitu motora (vidi sliku 10.4).

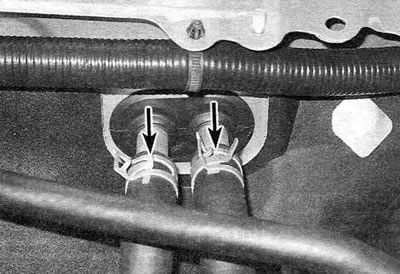

Slika 10.4. Otpustite stezaljke i odvojite crijeva (prikazano strelicama) od priključaka hladnjaka na štitu motora.
Upozorenje. Ako su crijeva grijača zalijepljena za spojnice i ne mogu se ukloniti, bolje ih je odrezati s spojnica nego ih skidati kliještima, riskirajući oštećenje crijeva.
5. Skinite gumenu brtvu cijevi hladnjaka grijača sa štitnika motora.
6. Odspojite vodove rashladnog sredstva od isparivača klima uređaja i uklonite gumenu brtvu sa štitnika motora (ako je ugrađen klima uređaj) (vidi sliku 10.6).

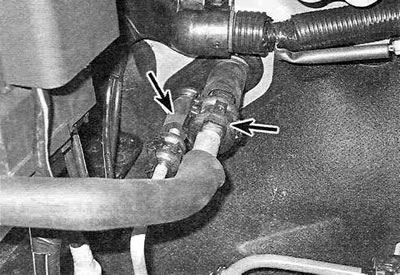

Slika 10.6. Odvojite brze spojnice vodova rashladnog sredstva (prikazano strelicama) od armatura isparivača.
Upozorenje. Prilikom otvaranja sustava ili odspajanja bilo kojeg njegovog dijela nosite zaštitnu masku ili naočale. Ako ne začepite nastale rupe nakon odspajanja bilo kojeg dijela, vlaga će ući u prijemnik odvlaživača i morat će ga zamijeniti.
Modeli proizvedeni prije 2000
7. Skinite vratašca pretinca za rukavice s instrumentne ploče (vidi poglavlje 11).
8. Uklonite kućište isparivača (vidi sliku 10.8).

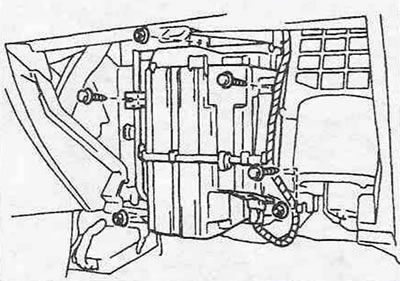

Slika 10.8. Vijci i matice za montažu kućišta isparivača - modeli proizvedeni prije 2000. godine.
9. Odvojite stražnji donji zračni kanal od kućišta grijača.
10. Otpustite dvije matice za pričvršćivanje i, pomaknuvši grijaću jedinicu udesno, izvadite je kroz otvor pretinca za rukavice (vidi sliku 10.10).

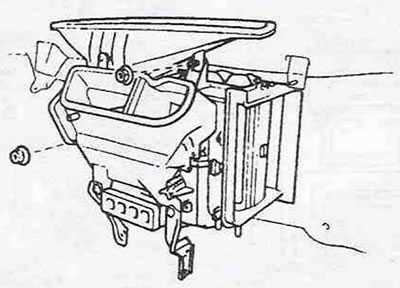

Slika 10.10. Matice za montažu radijatora grijača - modeli proizvedeni prije 2000. godine.
11. Otpustite vijke koji pričvršćuju stakleni grijaći kanal na vrh grijaće jedinice, zatim uklonite montažnu stezaljku i izvadite radijator iz kućišta.
12. Radijator se ugrađuje obrnutim redoslijedom od uklanjanja.
Modeli proizvedeni od 2001
13. Uklonite cijelu instrumentnu ploču i njezin nosač (vidi poglavlje 11).
14. Odspojite konektore ožičenja s motora ventilatora i otpornika motora ventilatora, a zatim uklonite sklop ventilatora (vidi sliku 10.14).

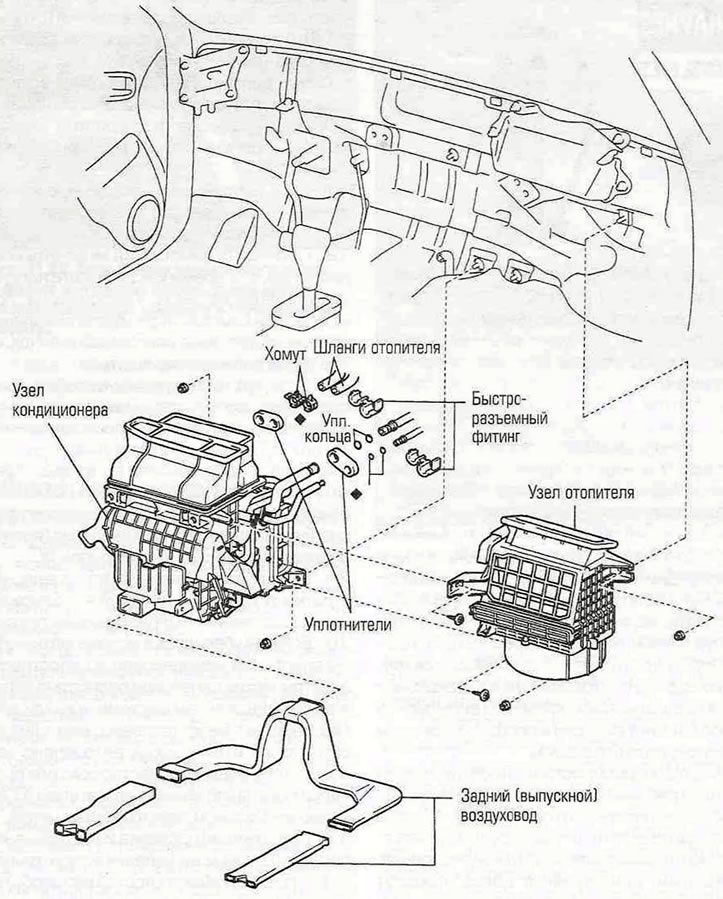

Slika 10.14. Dijelovi za montažu grijača/klima uređaja.
15. Uklonite stražnji donji zračni kanal.
16. Odvijte dvije matice za montažu i uklonite jedinicu klima uređaja.
17. Otpustite i uklonite termistor te odvojite kabelski svežanj od jedinice klima uređaja.
18. Uklonite isparivač iz klima uređaja (vidi sliku 10.18).

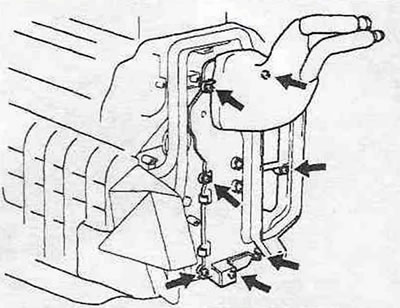

Slika 10.18. Vijci za montažu kućišta isparivača - modeli proizvedeni od 2001. godine.
19. Otpustite pričvrsne vijke i uklonite hladnjak grijača iz klima uređaja (vidi sliku 10.19).

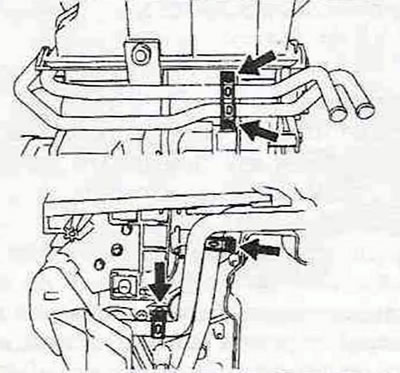

Slika 10.19. Vijci za montažu radijatora grijača - modeli proizvedeni od 2001. godine.
20. Sastavite i ugradite komponente obrnutim redoslijedom od njihovog uklanjanja. Prilikom ugradnje termistora, provjerite da njegov vrh strši iz nosača za navedenu količinu (vidi sliku 10.20).

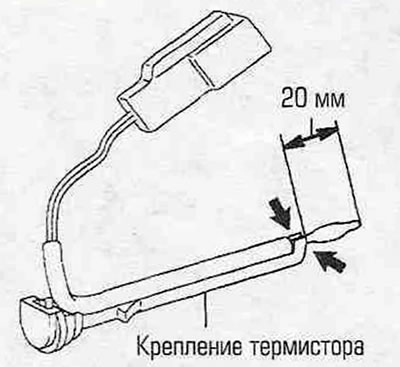

Slika 10.20. Ugradite termistor u nosač tako da njegov vrh strši za određenu količinu.
21. Napunite sustav hlađenja (pogledajte poglavlje 1A ili 1B), spojite žicu za uzemljenje na akumulator i pokrenite motor. Provjerite da nema curenja i da sustav grijanja radi normalno. Ako je ugrađen klima uređaj, napunite sustav rashladnim sredstvom kako je gore navedeno.
