Oprez! Benzin je izuzetno zapaljiv, stoga budite izuzetno oprezni pri radu oko sustava za gorivo (vidi stavak 2).
Uklanjanje
1. Ispustite tlak u sustavu goriva (vidi stavak 2).
2. Odspojite kabel za uzemljenje s negativnog pola akumulatora.
Modeli proizvedeni prije 2000
3. Skinite poklopac ventila (vidi Poglavlje 2A).
4. Skinite kućište leptira za gas (vidi stavak 14).
5. Uklonite dva pričvršćivača i odvojite kabelski svežanj od kućišta usisnog razvodnika (vidi sliku 16.5).

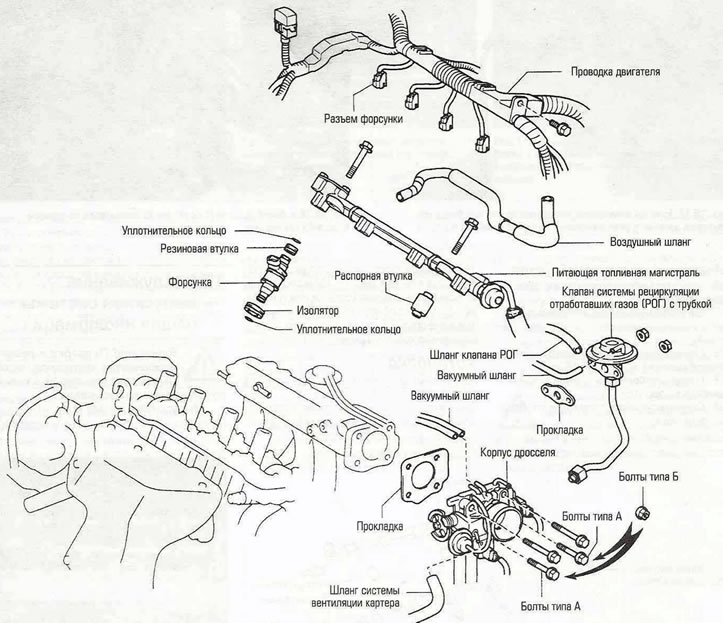

Slika 16.5. Rastavljeni prikaz razvodnika goriva i okolnih komponenti - modeli prije 2000. godine.
Odspojite konektore ožičenja sa sva četiri injektora.
6. Skinite zaštitne poklopce ožičenja motora s desne strane usisnog razvodnika.
7. Uklonite EGR ventil i njegovu cijev (vidi Poglavlje 6A).
8. Odvojite gornji priključak na filteru goriva (vidi Poglavlje 1A) i odvojite dovod goriva od filtera.
9. Odvojite vakuumsko crijevo pojačivača kočenja od usisnog razvodnika.
10. Odspojite vodove za gorivo s razvodnika goriva (vidi sliku 16.10).

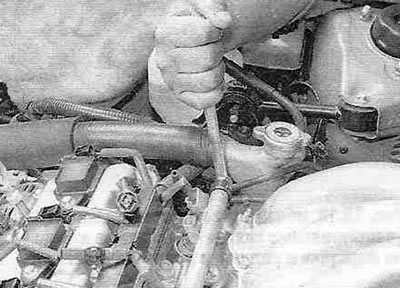

Slika 16.10. Odvojite vodove za gorivo od razvodnika goriva.
11. Otpustite vijke za pričvršćivanje razvodnika goriva (vidi sliku 16.11).

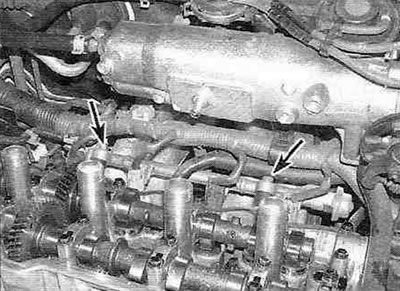

Slika 16.11. Otpustite vijke za montažu razvodnika goriva (prikazano strelicama).
12. Uklonite injektore iz razvodnika goriva (vidi sliku 16.12) i stavite ih u označene kutije ili vrećice.

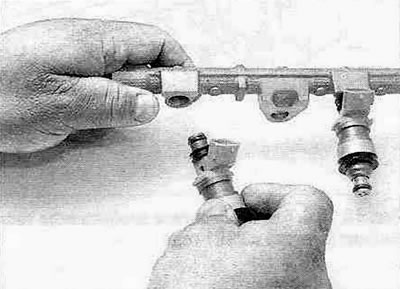

Slika 16.12. Uklonite injektor iz razvodnika goriva okretanjem.
(Publikacija je ponovno tiskana s web portala: toyotaman)
13. Ako ćete ugrađivati iste injektore, zamijenite brtvene prstenove i gumene čahure na njima.

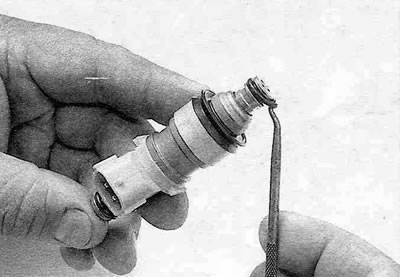

Slika 16.13. Ako planirate ponovno instalirati uklonjene injektore, zamijenite brtvene prstenove i gumene čahure.
Modeli proizvedeni od 2001
14. Uklonite kućište zračnog filtra (vidi stavak 10).
15. Odvojite crijevo ventila pozitivne ventilacije kućišta radilice (vidi Poglavlje 6A).
16. Odvojite vodove za gorivo od razvodnika goriva (vidi sliku 16.16,a,b).

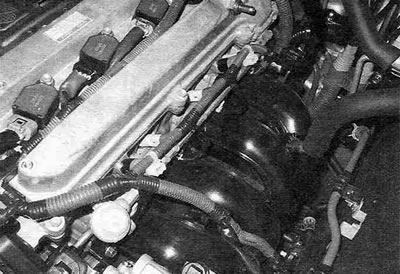

Slika 16.16,a. Otpustite kabelski svežanj iz kopči na kućištu usisne grane.

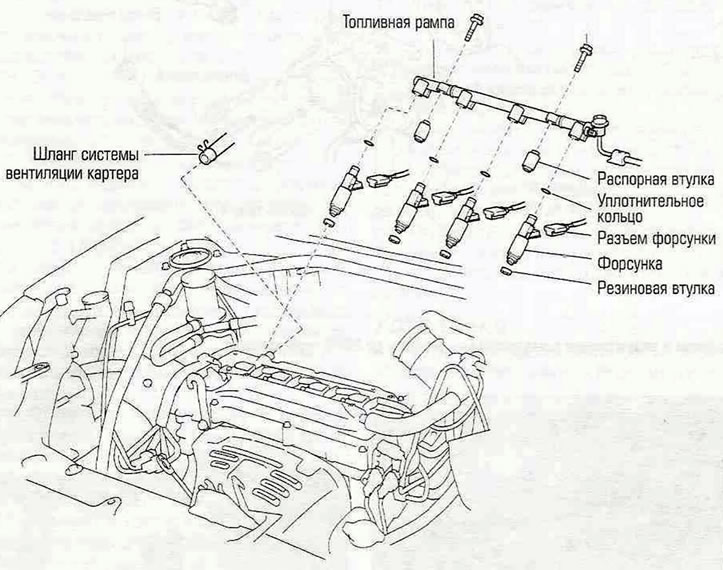

Slika 16.16b. Rastavljeni prikaz razvodnika goriva i okolnih komponenti modela iz 2001. i novijih.
17. Otpustite vijke za montažu razvodnika goriva (vidi sliku 16.17).

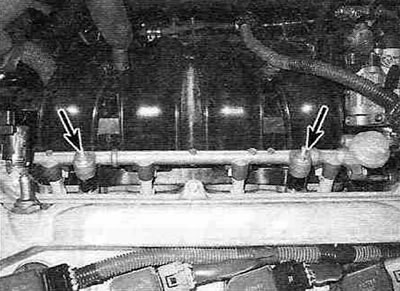

Slika 16.17. Otpustite vijke za montažu razvodnika goriva (prikazano strelicama).
18. Uklonite razvodnik goriva bez odvajanja injektora.
19. Uklonite injektor(e) iz razvodnika goriva (vidi sliku 16.19) i stavite ih u označene kutije ili vrećice.

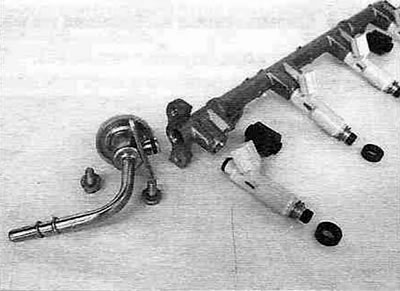

Slika 16.19. Obavezno ugradite nove O-prstenove i gumene čahure na injektore i regulator tlaka goriva.
20. Ako ćete ugrađivati iste injektore, zamijenite brtvene prstenove i gumene čahure na njima.
Montaža
21. Ugradnja injektora vrši se obrnutim redoslijedom od njihovog uklanjanja.
22. Zategnite vijke za pričvršćivanje injektora navedenim momentom pritezanja Tehnički podaci.
