Sustav recirkulacije ispušnih plinova (EGR) (modeli proizvedeni prije 2000)
Opći opis
1. EGR sustav je dizajniran za smanjenje količine dušikovih oksida (NOX) u ispušnim plinovima usmjeravanjem kontrolirane količine ispušnih plinova kroz ventil sustava natrag u usisni razvodnik, razrjeđujući radnu smjesu, što smanjuje temperaturu u komori za izgaranje i dovodi do smanjenja toksičnosti ispušnih plinova.
2. EGR sustav sastoji se od ventila za ventilaciju kućišta radilice, modulatora vakuuma, preklopnog ventila vakuuma i vakuumskih crijeva koja spajaju ove komponente s kućištem leptira za gas. Stupanj otvaranja ventila ventilacije kućišta radilice određuje se podtlakom kojim upravlja upravljački modul motora ECM. Položaj komponenti sustava recirkulacije ispušnih plinova (EGR) prikazan je na slici 17.1,a.
Uklanjanje i ugradnja
Ventil za ventilaciju kućišta radilice
3. Uklonite kućište leptira za gas (vidi poglavlje 4A).
4. Odvojite vakuumsko crijevo od ventila za ventilaciju kućišta radilice. Odvojite cijev EGR ventila, odvrnite pričvrsne vijke i uklonite ventil za ventilaciju kućišta radilice iz usisnog razvodnika (vidi sliku 16.4).

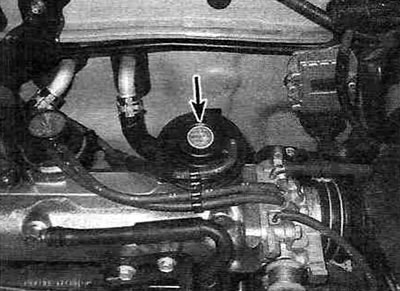

Slika 16.4. Položaj ventila za recirkulaciju ispušnih plinova (EGR) (prikazano strelicom).
Provjerite ventil na zaglavljivanje i naslage ugljika. Ako je ventil zaglavljen ili začepljen naslagama, mora se očistiti ili zamijeniti.
Upozorenje. Ne uranjajte ventil u otapalo.
5. Ugradnja ventila za ventilaciju kućišta radilice vrši se obrnutim redoslijedom od njegovog uklanjanja; međutim, ne zaboravite zamijeniti brtve.
Vakuumski modulator EGR sustava i njegov filter
6. Pažljivo označite i odvojite vakuumska crijeva od vakuumskog modulatora. Izvadite vakuumski modulator iz nosača.
7. Ako ćete vratiti stari modulator, skinite poklopac i provjerite filtere (vidi sliku 16.7, a, b).

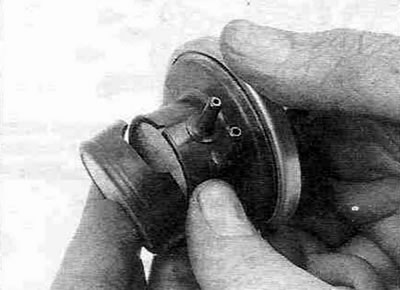

Slika 16.7,a. Za uklanjanje filtera vakuumskog modulatora EGR sustava, uklonite poklopac...

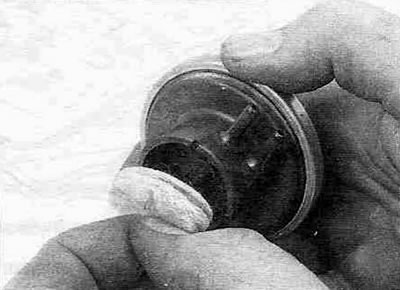

Slika 16.7, b.... uklonite dva filtera i ispušite ih komprimiranim zrakom; vanjski filter treba postaviti s hrapavom stranom okrenutom prema gore.
Očistite ih komprimiranim zrakom i vratite poklopac. Ako ne možete očistiti filtere, zamijenite ih ili zamijenite cijeli modulator.
Vakuumski preklopni ventil (VSV)
8. Pronađite vakuumski ventil blizu ispušnog kolektora (vidi sliku 17.1,a). Odvojite konektor ožičenja od ventila. Pažljivo označite i odvojite vakuumska crijeva spojena na ventil.
9. Uklonite vakuumski ventil s nosača. Ako ne možete ukloniti ventil s nosača, odvrnite vijak za montažu nosača, uklonite ga zajedno s ventilom iz automobila, a zatim odvojite ventil od nosača.
10. Ugradnja vakuumskog preklopnog ventila vrši se obrnutim redoslijedom od njegovog uklanjanja.
