Állítsa mindkét kormányrúd alaphosszát ugyanarra az értékre, azaz a lábujj bemérése előtt mérje meg mindkét "A" és "B" méretet a 203. ábrán látható helyen. A különbség nem haladhatja meg az 1,0 mm-t. Ellenkező esetben lazítsa meg a kormányrúd rögzítőanyait, és ennek megfelelően fordítsa el a fejeket.
203. ábra A kormányrudak cseréjekor az "A" és "B" méretek közötti különbséget legfeljebb 1,0 mm-re kell beállítani.
A toe-in mérés a következőképpen történik:
- Helyezzen egy megfelelő mérőrudat a kerekek elülső oldalára a keréktárcsák kiemelkedéseihez vagy az abroncsok közepéhez, és állítsa a skálát nullára. Jelölje meg krétával az állvány alkalmazási pontjait.
- Távolítsa el a fogaslécet, és mozgassa az autót a kerekek fél fordulatával előre, amíg a krétanyomok egy vonalba nem kerülnek a kerekek hátsó részén lévő agyakkal, amint az a 204. ábrán látható.

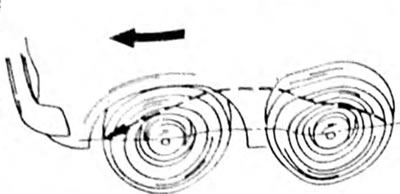

204. ábra A jármű nyíl irányába történő előremozgatása után a mérőrúd alkalmazási pontjai azonos magasságban legyenek (szaggatott vonal)
- Helyezze a mérőrudat a nullázott skálával a kerék hátuljához, és mozgassa a rúd hézagmérőit. Olvassa el a skála leolvasását.
- Ha a hátsó oldal mérete nagyobb, mint az elülső oldal, akkor negatív becsúszás van, ha kisebb, akkor a lábujj becsúszása pozitív. A legjobb beállítási érték a 0 mm, de ha a mérési eredmény nem haladja meg a 2,0 mm-es pozitív benyúlást vagy a 2,0 mm-es negatív becsúszást, akkor nincs szükség a lábfej-beállításra. Ha beállításra van szükség, akkor azt 0 mm-es behajlásig kell elvégezni, 4-1 mm vagy -1 mm tűréssel.
Állítsa be a lábujjat a következőképpen:
- Távolítsa el a drótrögzítőket a mandzsettákról. Lazítsa meg mindkét kormányrúd rögzítőanyáját. Mindkét munkaszakasz a 205. ábrán látható.
Az eredeti forrás a weboldalon található: ToyotaMan.ru

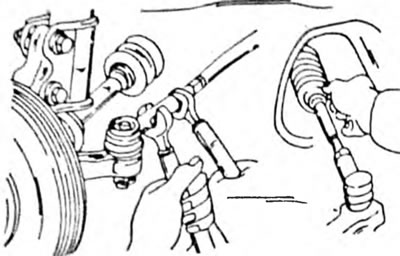

205. ábra: A lábujj behelyezése előtt lazítsa meg a rögzítőanyákat (balra), és engedje el a mandzsettákat (jobbra).
- Fogja meg a kormánycsúcsot egy villáskulccsal vagy fogóval a kormányrúd lapos részében, a 206. ábrán látható módon, és a csavarkulccsal állítsa azonos hosszúságúra a kormányrudakat mindkét oldalon.

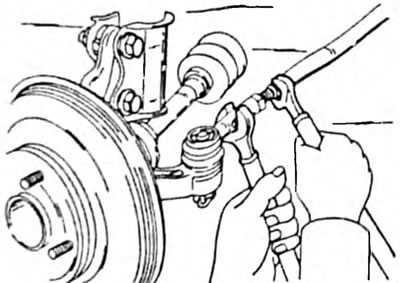

206. ábra: A kormányrudakon lévő lábujj beállítása. Eközben tartsa a kormánycsúcsot.
- Mérje meg újra a lábujjakat, és ha megfelelően van beállítva, húzza meg mindkét ellenanyát 74 Nm nyomatékkal.
- Nyomja rá a mandzsettákat, nyomja össze a drótkapcsokat, és illessze be a végüket a mandzsetta hornyába.
