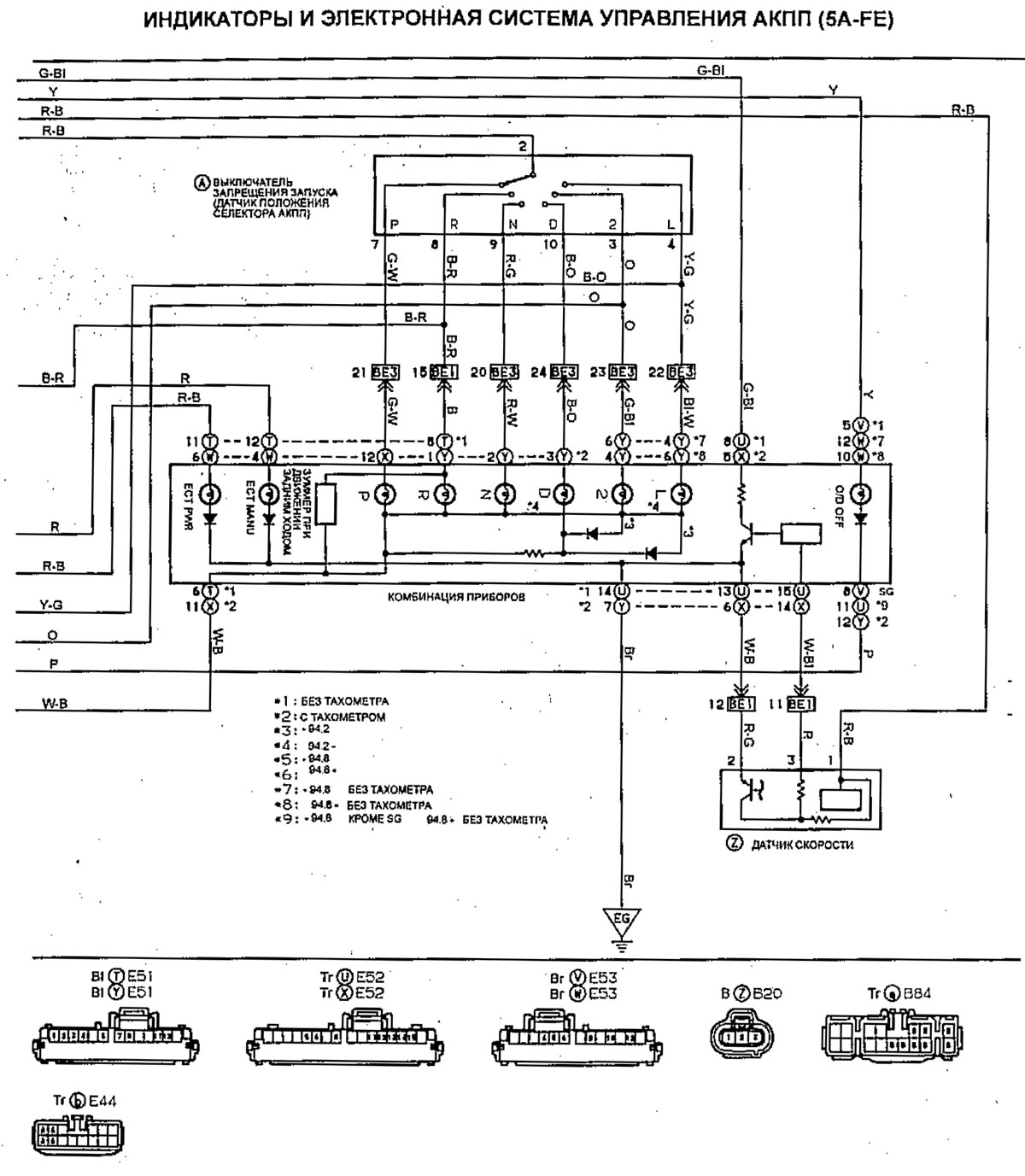

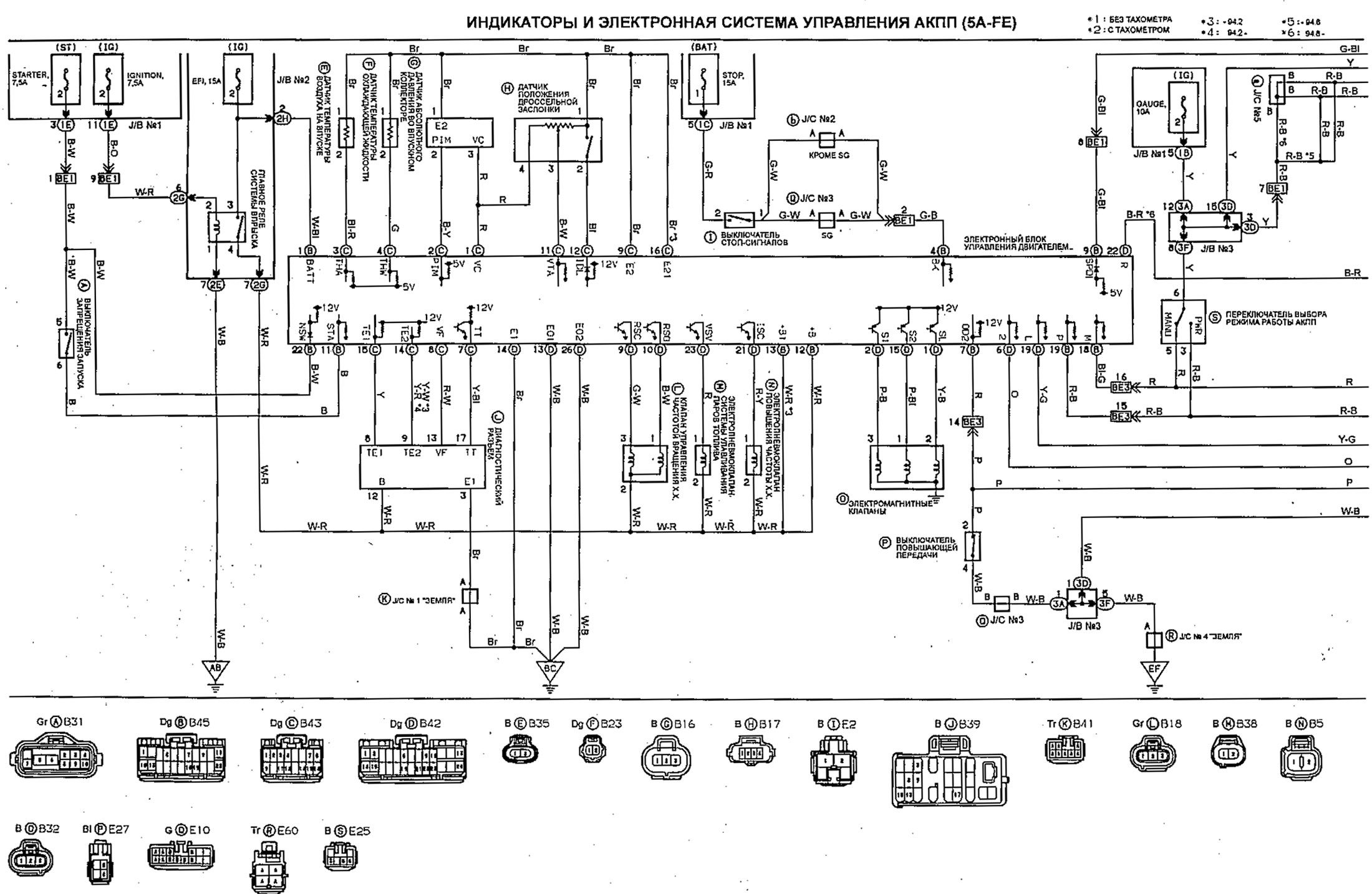

Wskaźniki i elektroniczny układ sterowania automatycznej skrzyni biegów (5A-FE)




Otwórz większy obraz w nowej karcie »


Otwórz większy obraz w nowej karcie »


Pełny artykuł jest opublikowany na stronie internetowej www.toyotaman.ru
Ten artykuł jest dostępny na: rosyjski, angielski, bułgarski, białoruski, ukraiński, serbski, chorwacki, rumuński, słowacki, węgierski
Materiał artykułu został sprawdzony: Kondratiewa Uljana
