Przełącznik świateł cofania
Badanie
1. Wyłącznik świateł cofania znajduje się w górnej części skrzyni biegów manualnej (zobacz rysunek 4.1).

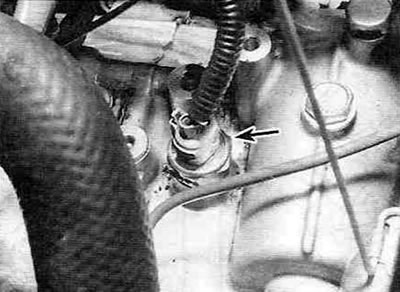

Rysunek 4.1. Wyłącznik świateł cofania przykręcony jest do gwintowanego otworu w górnej części obudowy skrzyni biegów.
2. Przekręć kluczyk w stacyjce do pozycji ON i włącz bieg wsteczny. Wyłącznik powinien zamknąć obwód i powinny włączyć się światła cofania.
3. Jeżeli światła nie zapalają się, sprawdź odpowiedni bezpiecznik (zobacz rozdział 12).
4. Jeśli bezpiecznik jest nieuszkodzony, odłącz złącze przewodów i za pomocą omomierza sprawdź ciągłość obwodu między obudową przełącznika a dźwignią zmiany biegów na biegu neutralnym, a następnie na biegu wstecznym. Urządzenie powinno pokazywać stan "zamknięty" tylko wtedy, gdy dźwignia znajduje się w pozycji biegu wstecznego. W przeciwnym razie przełącznik jest uszkodzony i należy go wymienić.
5. Jeżeli wyłącznik działa prawidłowo, sprawdź integralność przewodów między bezpiecznikiem a wyłącznikiem. Jeśli napięcie jest obecne, jedno lub oba światła są ewidentnie uszkodzone.
6. Jeśli oba światła nie świecą, przyczyną usterki mogą być żarówki, jednak najbardziej prawdopodobną przyczyną jest przerwa w przewodzie między włącznikiem a światłami.
Demontaż i montaż
7. Odłącz złącze przewodów od przełącznika światła cofania.
(Tekst pochodzi z podanej strony internetowej Toyotaman.ru)
8. Odkręcić przełącznik od obudowy skrzyni biegów manualnej.
9. Aby sprawdzić wyłącznik przed montażem, wystarczy sprawdzić przewodność między jego zaciskami: po naciśnięciu (zamknięciu) tłoka urządzenie powinno pokazać "zamknięty"; bez naciskania nie powinno być żadnego przewodnictwa pomiędzy zaciskami.
10. Wkręć nowy przełącznik i mocno go dokręć.
11. Sprawdź działanie świateł cofania.
