Cuprins: Demontarea ↓ Instalare ↓
Demontarea
Scoateți galeria de admisie pe un motor rece în următoarea ordine:
- opriți contactul și deconectați firul de masă de la baterie;
- slăbiți clema care fixează conducta de aer pe corpul clapetei de accelerație, eliberați cele patru cleme cu arc și scoateți capacul filtrului de aer, rezonatorul și conducta de aer;
- deconectați furtunurile sistemului de răcire de la corpul clapetei de accelerație și obturați-le pentru a preveni scurgerile de lichid de răcire;
- scoateți supapa de recirculare a gazelor de eșapament și supapa de vacuum a modulatorului din galeria de admisie;

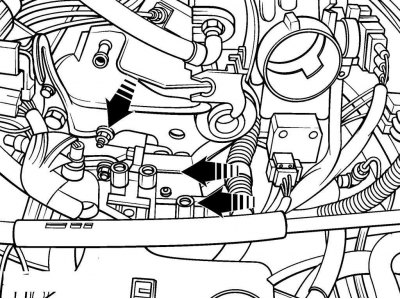

Figura 3.4. Amplasarea șuruburilor de montare a cablului de împământare pe partea ecranului termic al galeriei de admisie
- marcați și deconectați firele și furtunurile de la galeria de admisie și corpul clapetei de accelerație. Scoateți cele 2 șuruburi de montare a firului de masă de pe partea ecranului termic al galeriei de admisie și deconectați conectorul de la senzorul de detonație (figura 3.4);

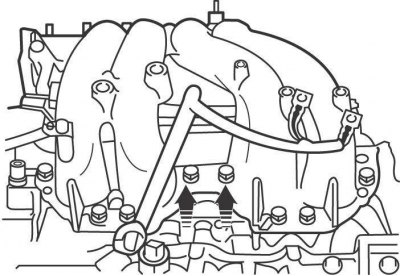

Figura 3.5. Amplasarea șuruburilor de montare a suportului galeriei de admisie
- deconectați conectorii electrici de la bobinele de aprindere, deșurubați șuruburile și scoateți suportul galeriei de admisie (figura 3.5) și bobine de aprindere (figura 3.6);

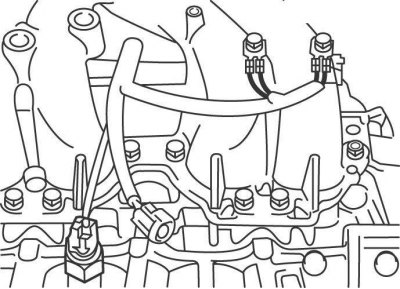

Figura 3.6. Amplasarea șuruburilor de montare a bobinei de aprindere
- îndoiți plăcile care fixează capetele șuruburilor de montare a galeriei de admisie pentru a împiedica deșurubarea acestora;
Figura 3.7. Amplasarea șuruburilor de montare a galeriei de admisie
- deșurubați șuruburile și piulițele și scoateți galeria de admisie din motor (figura 3.7).
Instalare
Efectuați instalarea în următoarea ordine:
- folosiți o racletă pentru a îndepărta orice garnitură și etanșant vechi rămase de pe suprafețele de contact ale galeriei de admisie și chiulasei, apoi curățați suprafețele cu solvent;
- instalați galeria de admisie cu o garnitură nouă pe motor și fixați-o cu șuruburi și piulițe. Strângeți șuruburile și piulițele în mai multe treceri, începând din centru și apoi în spirală, pentru a evita deformarea galeriei de admisie.
Instalarea ulterioară se efectuează în ordine inversă demontării, ținând cont de următoarele.
Verificați toate conexiunile corpului clapetei de accelerație și mișcarea lină a clapetei de accelerație.
Verificați nivelul lichidului de răcire și completați-l dacă este necesar.
Porniți motorul și verificați dacă există scurgeri de lichid de răcire.
Testați vehiculul pe șosea și verificați funcționarea tuturor sistemelor, inclusiv a sistemului de pilot automat.
