Пумпа за гориво високог притиска (HPFP)
Провера
1. Приликом провере пумпе за убризгавање горива код куће, можете мерити отпор само између терминала у два прикључка ожичења. Прво, искључите конектор ожичења.
2. Повежите омметар са терминалима у утичницама конектора и проверите вредност отпора, која треба да буде у границама прописаним Спецификацијама.
3. Сада омметром измерите отпор између горњег терминала и тела, чиме проверите одсуство "кола" (електричне проводљивости).
4. Ако је барем један резултат теста негативан, пумпа за гориво мора бити замењена.
Уклањање
5. Отпустите вијке за монтажу пумпе серво управљача и померите је у страну (видети поглавље 10). За бољи приступ, уклоните десни предњи фар као што је описано у поглавље 12.
6. Пажљиво очистите подручје око пумпе за убризгавање горива, посебно око водова за гориво и спојница, како бисте спречили улазак прашине и прљавштине у систем за гориво.
7. Скините ременицу радилице као што је описано у поглавље 2Б.
8. Скините зупчасти каиш као што је описано у поглавље 2Б.
9. Одврните навртке за спојницу и одвојите водове за довод горива млазница од спојева млазница и шине за гориво. Залепите траком или зачепите све рупе на цевима за гориво, млазницама и шини за гориво.
10. Одврните вијак који причвршћује доводну цев горива на усисну грану, затим одврните навртке и одспојите цев од спојева пумпе за убризгавање горива и разводника горивне шине.
Напомена: Тојота препоручује замену цеви за гориво високог притиска приликом замене пумпе за убризгавање горива или шине за гориво.
11. Отпустите монтажне вијке и скините поклопац са пумпе за убризгавање горива, а такође уклоните и изолатор.
12. Отпустите (али не уклањајте) вијке за монтажу разводника горива. Такође одспојите конектор ожичења са ожичења сензора притиска горива.
13. Искључите конектор ожичења са кућишта гаса/модула гаса, затим уклоните монтажне вијке и одвојите усисни разводник од усисног разводника и уклоните кућиште гаса/модул гаса заједно са склопом усисног разводника.
14. Отпустите причврсне вијке и навртке, а затим уклоните усисни колектор и шину за гориво. Уклоните старе заптивке.
15. Искључите два конектора ожичења са задње стране пумпе за убризгавање горива, а такође искључите конектор сензора температуре горива са горње стране пумпе за убризгавање горива.
16. Уклоните ланчаник погона пумпе за убризгавање горива као што је описано у наставку. Док држите ланчаник од окретања одговарајућим уређајем причвршћеним у рупама за вијке, одврните централну навртку која причвршћује ланчаник, а затим, помоћу извлакача, извуците ланчаник са вратила пумпе (видети слику 8.16, а-ц).

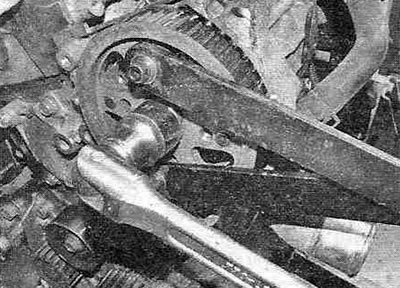

Слика 8.16,а. Док држите ланчаник да се не окреће, одврните његову навртку за монтажу...

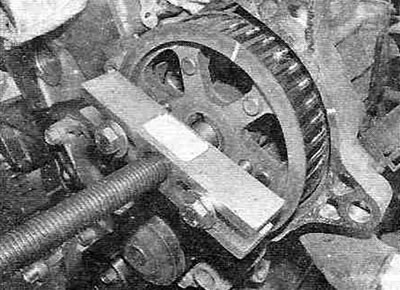

Слика 8.16, б....затим, користећи извлакач, повуците ланчаник са вратила пумпе за убризгавање горива...

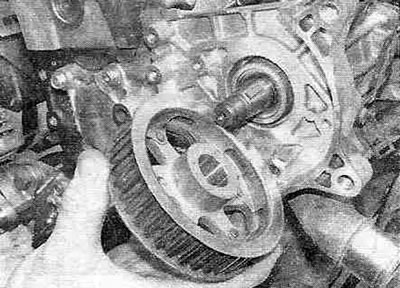

Слика 8.16, ц....и обришите је.
17. Извадите цевчицу шипке за мерење нивоа уља из носача пумпе за убризгавање горива, затим извуците цевчицу из горњег кућишта картера и уклоните заптивни прстен (видети слику 8.17).

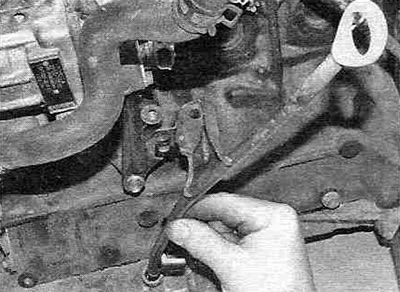

Слика 8.17. Вађење цеви шипке за мерење уља из горњег картера картера.
18. Отпустите монтажне вијке и уклоните носач пумпе за убризгавање горива (видети слику 8.18).

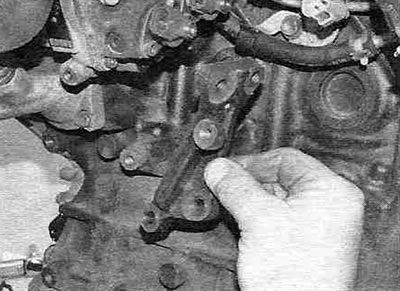

Слика 8.18. Уклањање носача пумпе за убризгавање горива.
19. Отпустите стезаљке и одспојите оба црева за гориво од пумпе за гориво високог притиска. Залепите траком или зачепите настале отворе како бисте спречили улазак прашине и прљавштине у систем за гориво.
20. Одврните навртке за монтажу и уклоните пумпу за гориво високог притиска са клинова на кућишту пумпе за воду (видети слику 8.20).

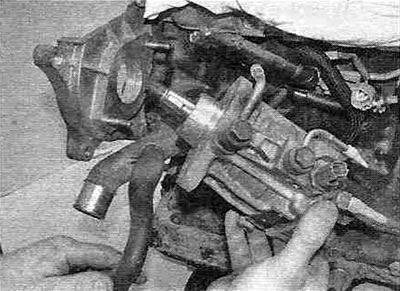

Слика 8.20. Скидање пумпе за гориво високог притиска са клинова на кућишту водене пумпе.
Напомена: Приликом уклањања пумпе за убризгавање горива из кућишта водене пумпе, могу се појавити одређене потешкоће због корозије.
Инсталација
21. Поставите пумпу за гориво високог притиска на вијке кућишта водене пумпе, затегните навртке за монтажу и затегните их наведеним обртним моментом.
22. Спојите црева за гориво и осигурајте их стезаљкама.
23. Уградите носач пумпе за убризгавање горива и затегните све монтажне вијке. Сада затегните вијке за причвршћивање носача на блок цилиндра до прописаног обртног момента, а затим затегните вијке за причвршћивање пумпе за убризгавање горива на носач.
24. Уградите цевчицу мерне шипке са новим заптивним прстеном и затегните монтажне вијке наведеним обртним моментом.
25. Поравнајте жлеб ланчаника са погонским вратилом пумпе за убризгавање горива, а затим притисните ланчаник на вратило док се не заустави. Затегните навртку за монтажу, затим, држећи ланчаник од окретања одговарајућим уређајем, затегните навртку до наведеног обртног момента.
26. Спојите два конектора ожичења на задњој страни пумпе за убризгавање горива и конектор сензора температуре горива на врху пумпе.
27. Уградите усисни колектор и шину за гориво са новим заптивкама, а затим постепено затегните завртње и навртке за монтажу усисног колектора до наведеног обртног момента.
28. Затегните вијке за монтажу разводника горива до назначеног обртног момента.
29. Спојите конектор ожичења на ожичење сензора притиска горива.
30. Инсталирајте склоп кућишта/модула гаса са каналом за усис ваздуха заједно са новом заптивком и затегните монтажне вијке наведеним обртним моментом. Спојите конектор ожичења.
31. Поставите изолатор преко пумпе за убризгавање горива, водећи рачуна да је поравнат са усисним колектором (видети слику 8.31).

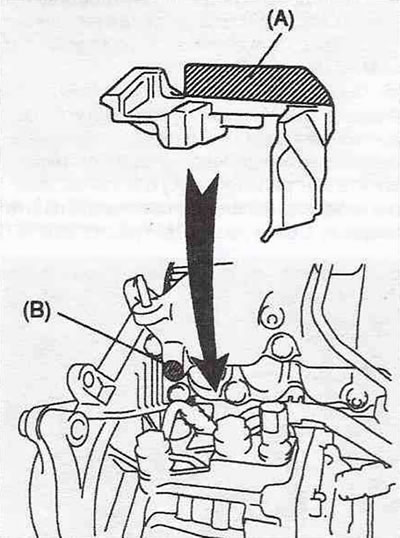

Слика 8.31. Поравнајте шрафиране равни изолатора (А) и усисног колектора (Б) на истој линији.
Изолатор не сме додиривати вијак спојнице пумпе за убризгавање горива.
32. Уградите поклопац пумпе за убризгавање горива и затегните причврсне вијке.
33. Поравнати за довод топливопровод (цев) за штуцерам ТНВД и гориво рампе и затегните штуцерные матице предписанным тренутак. Уградите вијак за причвршћивање цеви усисног колектора и затегните га наведеним обртним моментом.
34. Поставите доводне цеви млазница на спојнице млазница и разводника горива и затегните њихове навртке до предвиђеног обртног момента.
35. Причврстите цеви убризгавача на стезаљке ожичења као што је приказано на слици 10.2,а став 10.
36. Уградите зупчасти каиш и ременицу радилице као што је описано у поглављу 2Б.
37. Уградите пумпу серво управљача и, ако је уклоњена, десно предње фарово светло.
38. Покрените мотор и проверите да ли цури гориво.
