- Уклањање и монтажа Ако је уграђена нова пумпа за гориво високог притиска, треба проверити све делове уређаја за убризгавање.
- Испустите течност из система за хлађење.
- Одвојите кабл за гас од пумпе за гориво високог притиска.
- Одвојите следећа црева: Два бајпасна црева и, ако су у опреми, црево клима уређаја.
- Одврните улазну цев за убризгавање. Осигуран је прстенастом бравом.
- Након отпуштања стезаљке, одвојите црево за одвод горива.
- Отпустите вијак и матицу који причвршћују цев грејача.
- Одвојите 4 цеви за убризгавање. Да бисте то урадили, одврните матице које причвршћују 4 цеви на усисни разводник, отпустите стезне стезаљке и одврните спојне навртке. У ту сврху је боље користити утични кључ са прорезом кроз који цев може проћи. Немојте скидати ивице глава спојних навртки.
- Скините зупчасти ремен како је описано у поглавље 16.1.1. Истовремено се уклања и погонски зупчаник пумпе за гориво високог притиска.
- Проверите положај ознаке на месту приказаном на слици 321 (на пумпи за воду). Ако ознаке нису видљиве, окрените пумпу и тачке монтаже на назначен начин. Подешавање пумпе за гориво високог притиска је сложен посао који се најбоље обавља у радионици, али праћење ознака ће осигурати да се мотор лако покрене након уградње. Подешавање треба извршити само када мотор не ради како би требало.

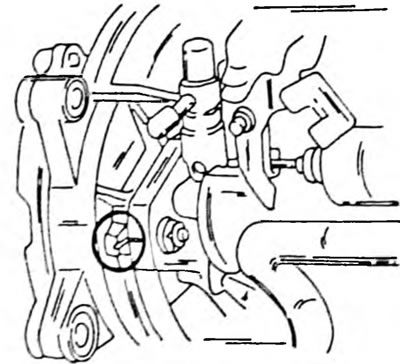

Цртање. 321. Уграђена пумпа за гориво високог притиска. Пре дробљења, обележите пумпу на назначеном месту.
- Одврните завртње и две навртке, уклоните задњу конзолу пумпе (4 вијка) и извуците пумпу.
Пумпа за гориво високог притиска се поставља у следећем редоследу:
- Поставите пумпу у исправан положај и окрените је тако да ознаке на пумпи и на пумпи за воду буду поравнате као што је приказано на слици 321. Прстом затегните обе навртке и вијак. Завршно затезање се врши након уградње задње конзоле. Инсталирајте конзолу и затегните 4 вијка на 20 Нм. Након тога, вијци и матице на другој страни могу се затегнути истим моментом.
- Инсталирајте погонски зупчаник пумпе за гориво високог притиска и разводни ремен као што је описано у поглавље 17.1.1, са уградњом поклопца зупчастог ремена.
- Повежите улазну цев са пумпом за гориво високог притиска. Уградите нове заптивне подлошке и причврстите цев шупљим завртњем. Ставите и причврстите црево за гориво помоћу стезаљке.
- Осигурајте излазну цев за гориво на исти начин, али овде затегните спојну матицу. Ставите црево и причврстите га стезаљком.
- Зашрафите 4 цеви за убризгавање (погледајте следеће поглавље).
- Повежите кабл за гас. Проверите да ли је пумпа за гориво постављена у положај пуног гаса и враћена у положај празног хода.
- Преостали рад се изводи обрнутим редоследом.
