Внимание! Хладилният кръг на климатика е под високо налягане. Ако е необходимо да отворите системата (разкачане на всякакви фитинги или тръби), свържете се със специализиран сервиз или сервизен център на дилър: отстраняването на хладилния агент от системата трябва да се извърши от специалист. Винаги носете предпазни очила, когато разкачате тръбите за хладилен агент.
1. Отстранете хладилния агент от системата в специализиран сервиз.
2. Изключете заземяващия проводник от отрицателния извод на акумулатора.
3. При модели преди 2000 г., разкачете тръбопроводите за хладилен агент (вижте Фигура 12.3) от приемника/сушилнята и запушете получените отвори, за да предотвратите навлизането на влага в системата.

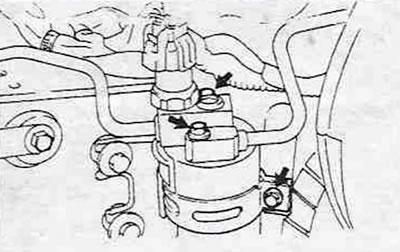

Фигура 12.3. Крепежни елементи на приемника/сушилнята - модели, произведени преди 2000 г.
Разхлабете скобата и извадете приемника/сушилнята от скобата.
4. При модели, произведени след 2001 г., отстранете кондензатора (вижте параграф 14). С помощта на шестостенен ключ развийте крайната капачка (вижте Фигура 12.4) и извадете дехидратора от кондензатора.
Оригиналният източник се намира на уебсайта: toyotaman.ru

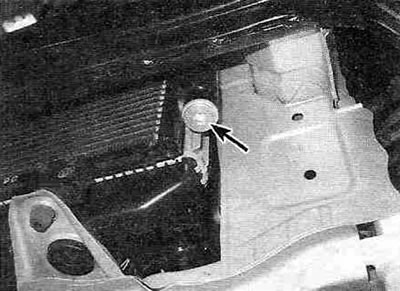

Фигура 12.4. При модели, произведени след 2001 г., приемникът/сушителят е разположен в тръба отстрани на кондензатора - стрелката сочи към крайната тапа.
5. Монтажът се извършва в обратен ред на демонтирането. При модели от 2001 г. и по-нови, не забравяйте да затегнете крайната пробка до посочения въртящ момент (вижте Спецификациите в началото на главата).
6. Закарайте автомобила в специализиран сервиз, където е била изпразнена климатичната система, за да я презаредят и проверят за течове.
