Rotor
1. Pomoću ohmmetra izmjerite otpor između kontaktnih prstenova kolektora.
- Otpornost (u hladnom stanju) treba biti od - 2,8 Ohma do 3,0 Ohma
Ako je uzbudni namot otvoren (otpor teži beskonačnosti), zatim zamijenite rotor.

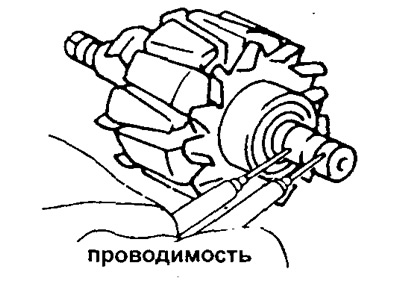

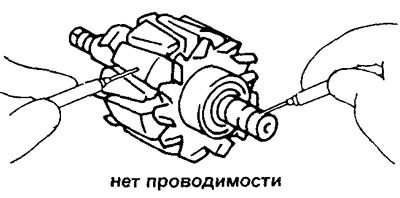

2. Provjerite je li uzbudni namot kratko spojen na masu.
Pomoću ohmmetra izmjerite otpor između kliznog prstena i polovnog dijela rotora. Otpor bi trebao težiti beskonačnosti, inače zamijenite rotor.
3. Provjerite vanjske površine kliznih prstenova. Ako postoje grube točke ili ogrebotine, zamijenite rotor. Pomoću čeljusti izmjerite vanjski promjer kontaktnih prstenova komutatora.
- Nazivni promjer - 14,2-14,4 mm
- Minimalni dopušteni promjer je 12,8 mm
Ako je promjer manji od minimalne vrijednosti, zamijenite rotor.
Stator

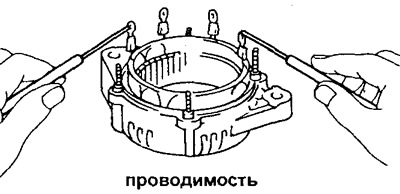

1. Pomoću ohmmetra provjerite ima li prekida u svim zavojnicama namota startera. U nedostatku vodljivosti (otpor teži beskonačnosti) zamijeniti stator.

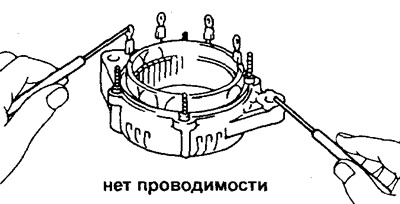

2. Provjerite jesu li zavoji namota statora kratko spojeni na masu. Pomoću ohmmetra izmjerite otpor između žica namota i poklopca generatora na strani pogona (stator). Ako postoji vodljivost, tj. namot je kratko spojen na masu, zamijenite stator.
Četke

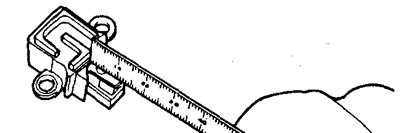

1. Izmjerite duljinu izbočenog dijela kistova.
- Nazivna duljina - 10,5 mm
- Minimalna dopuštena duljina je 1,5 mm
Ako je izbočena duljina četkica manja od minimalne, zamijenite ih.
2. Zamijenite četke ako je potrebno.

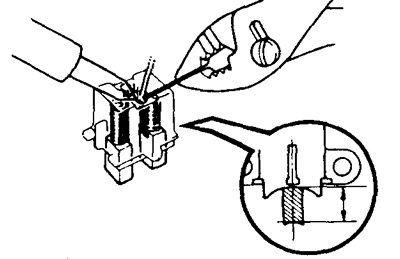

a) Odlemite žicu četkice i uklonite četkicu i oprugu.
b) Provucite žicu četke (novu) kroz oprugu i držač četke. Postavite novu četku zajedno s oprugom u držač četkice.
c) Zalemite žicu četkice na priključak držača četkice tako da izbočena duljina četkice bude 10,5 mm.
d) Uvjerite se da se četka glatko pomiče u držaču četke.
d) Koristite kliješta da odrežete višak žice četke.
e) Nanesite sloj izolacijske boje na lem.
Blok ispravljača
1. Provjerite pozitivne ventile.

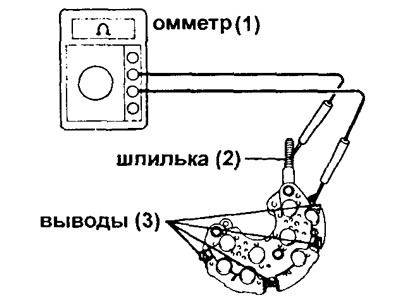

a) Spojite jedan vod ohmmetra (1) na pozitivni (+) vod (svornjak) (2) ispravljačke jedinice, a drugi pak na ostale vodove (3).
b) Promijenite polaritet vodova ohmmetra i ponovite prethodni postupak.
c) Uvjerite se da u prvom slučaju ohmmetar pokazuje prisutnost vodljivosti, au drugom slučaju - njegovu odsutnost.
U suprotnom, zamijenite ispravljačku jedinicu.
2. Provjerite negativne ventile.

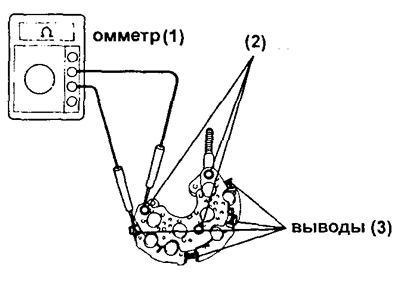

a) Spojite jedan vod ohmmetra (1) na negativni priključak (svornjak) (2) ispravljačke jedinice, a drugi pak na ostale priključke (3).
b) Promijenite polaritet vodova ohmmetra i ponovite prethodni postupak.
c) Uvjerite se da u prvom slučaju ohmmetar pokazuje prisutnost vodljivosti, au drugom slučaju - njegovu odsutnost.
U suprotnom, zamijenite ispravljačku jedinicu.
Ležajevi
1. Provjerite prednji ležaj. Uvjerite se da se ležaj okreće glatko i bez zapinjanja.
2. Zamijenite ležaj ako je potrebno.

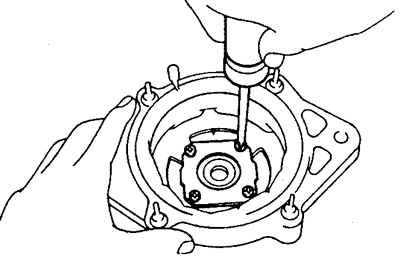

Uklonite 4 vijka, držač ležaja i prednji ležaj. Ugradite novi ležaj.

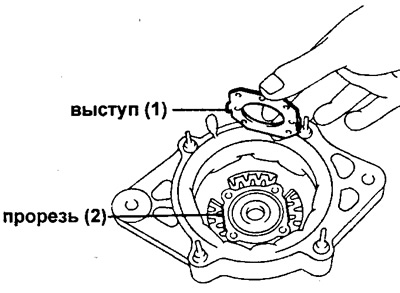

Poravnajte montažne jezičke (1) držača ležaja s utorima (2) na poklopcu generatora (za modele 55A, 60A, 70A). Zategnite pričvrsne vijke držača ležaja.
3. Provjerite stražnji ležaj kako biste bili sigurni da se okreće glatko i bez zapinjanja.
4. Zamijenite stražnji ležaj ako je potrebno.

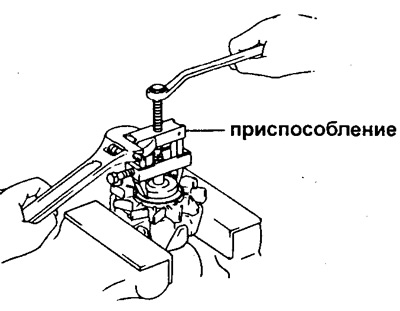

a) Pomoću odgovarajućeg izvlakača uklonite ležaj s osovine rotora.
Upozorenje: Nemojte oštetiti ventilator generatora.

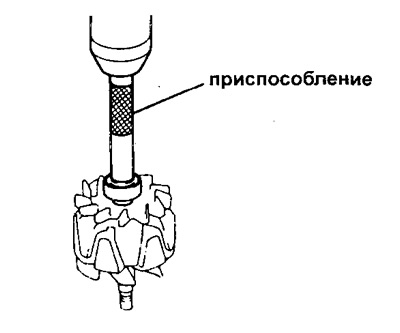

b) Koristeći odgovarajući alat i prešu, utisnite novi ležaj i poklopac ležaja.
