Főtengely-olajtömítés a vezérműszíj oldalán
1. Távolítsa el a vezérműszíjat és a főtengely-lánckereket (lásd a 7. bekezdést).
2. Miután megjelölte az olajtömítés fészekmélységét a rögzítőfuratban, óvatosan feszítse fel egy csavarhúzóval, és húzza ki az olajszivattyú házából (lásd a 8.2.b ábrát).

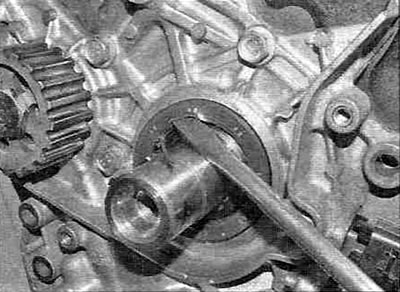

8.2. ábra, b....feszítse fel egy csavarhúzóval, és húzza ki a rögzítőfuratból.
Próbáljon meg semmit sem károsítani - sem az olajszivattyú egységet, sem a főtengelyt, sem az olajtömítés rögzítőfuratát (a főtengelyen lévő karcolás szivárgást okozhat). A régi olajtömítés eltávolításának folyamata jelentősen könnyebb lesz, ha a tömítőélét éles késsel vágja le (lásd a 8.2.a ábrát).

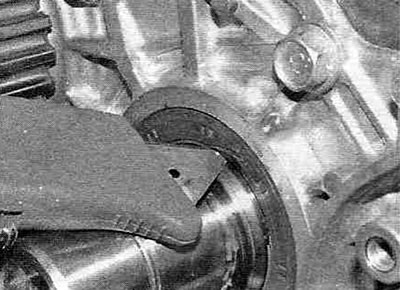

8.2. ábra, a. Szükség esetén vágja le a tömítés széleit, mielőtt...
3. Tisztítsa meg a tömítés furatát, és kenje be az új tömítés külsejét motorolajjal vagy univerzális zsírral. Az új olajtömítés munkaperemét is kenje be általános célú zsírral.
4. Helyezze az új olajtömítést a főtengelyre, és nyomja a helyére a főtengely lánckerekének és a középső csavarnak a segítségével (lásd a 8.4.a.6. ábrát).

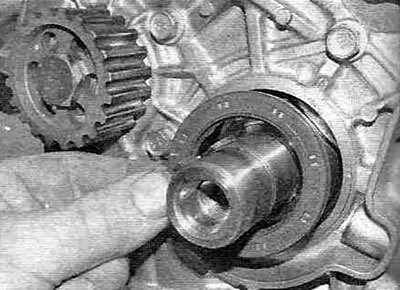

8.4.,a. ábra Helyezze fel az új olajtömítést a főtengelyre...

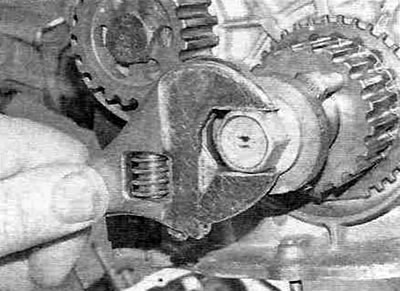

8.4. ábra, b....és nyomja be a főtengely lánckerekének és a központi csavarnak a segítségével.
A tömítés megfelelő illeszkedésének és mélységének biztosításához kalapáccsal finoman ütögesse meg a munkaéleket egy fadarabon keresztül (lásd a 8.4.c ábrát).

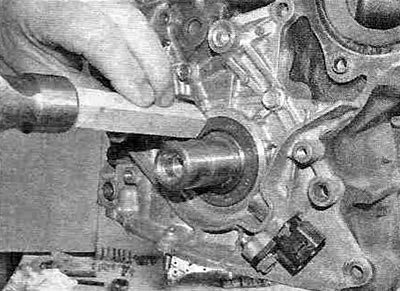

8.4. ábra, c. Üssük át az olajtömítés külső szélét egy fadarabon keresztül, hogy a végső beszerelés során egy síkban legyen az olajszivattyú fedelével.
Az olajtömítés beszerelése után ellenőrizze, hogy a rugó a helyén van-e.
5. Szerelje be a főtengely lánckerekét és a vezérműszíjat (lásd a 7. bekezdést).
6. Indítsa be a motort, és ellenőrizze, hogy nincs-e szivárgás.
