Montaż cylindra głównego [Toyota Carina T190]

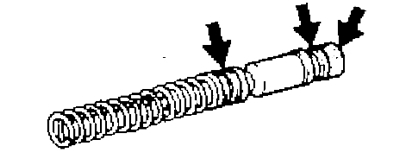

1. Nasmaruj powierzchnie oznaczone strzałkami na rysunku.



2. (2C)

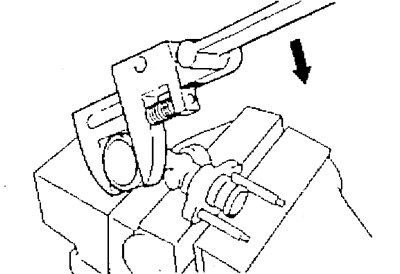

Zamontuj amortyzator.

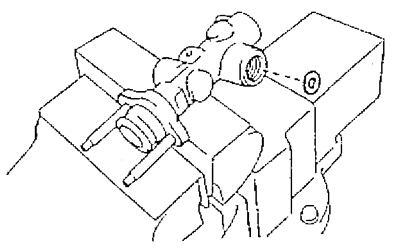

a) Zamontuj nową uszczelkę.



b) Zamontuj amortyzator.

• Moment dokręcania - 45 Nm

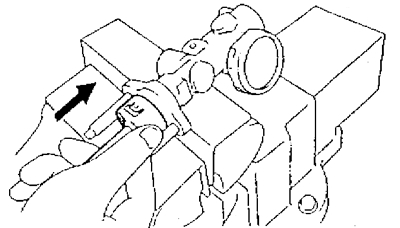

3. Zamontuj ogranicznik tłoka i tłok.



[Materiał został przedrukowany ze strony internetowej: ToyotaMan]

4. Zamontuj zbiornik wyrównawczy.

a) Zamontuj nowy zbiornik wyrównawczy na korpusie cylindra głównego.

b) Zamontuj pływak i pokrywę.

c) Zamontuj zawleczkę tak jak pokazano na rysunku.



5. Zamontuj zatyczkę.
