Notă: Instalarea se realizează în ordinea inversă a demontării.
1. Goliți uleiul din carcasa cutiei de viteze.
2. Deconectați arborele cardanic de la cutia de viteze.

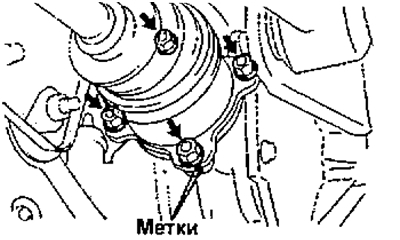

a) Slăbiți cele patru conexiuni filetate prezentate în figură.

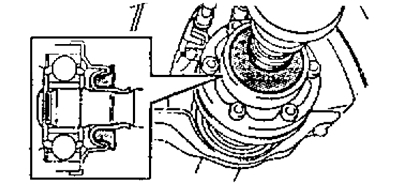

b) Așezați cârpa așa cum se arată în figură pentru a evita deteriorarea etanșării.
c) Folosind o tijă de alamă și un ciocan, scoateți arborele de transmisie

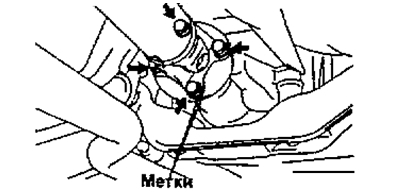

d) Deșurubați cele patru șuruburi de fixare și deconectați arborele elicei.
Notă: Fixați arborele de antrenare.
3. Deconectați arborii de antrenare de la cutia de viteze.
Notă: Asigurați arborii de transmisie.
4. Scoateți fasciculul din spate.
4. Scoateți cutia de viteze.
a) Puneți un cric sub cutia de viteze.

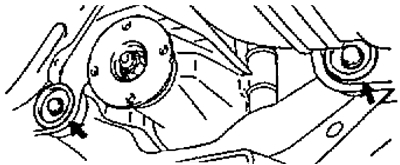

b) Deșurubați cele două șuruburi de sprijin din spate.
- Cuplu de strângere - 150 Nm

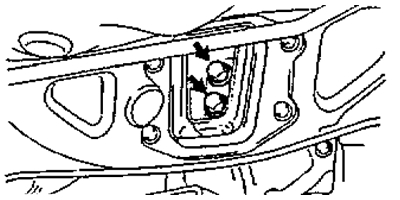

c) Deșurubați cele două șuruburi care fixează suportul frontal.
- Cuplu de strângere - 105 Nm

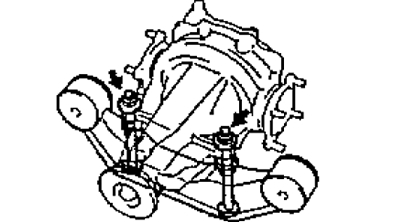

d) Deșurubați cele două șuruburi și scoateți cutia de viteze.
- Cuplu de strângere - 130 Nm

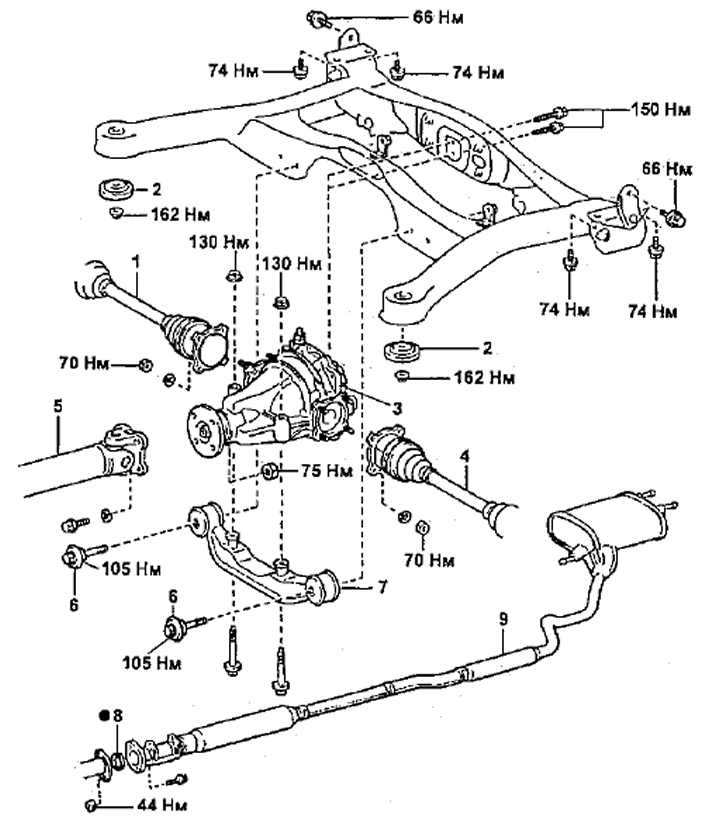

Demontare și instalare cutiei de viteze
1 - arbore de transmisie spate,
2 - bucșă,
3 - cutie de viteze,
4 - arbore de transmisie,
5 - arbore cardanic,
6 - șurub,
7 - bară transversală,
8 - garnitură,
9 - teava de evacuare.
