Olejová vaňa
Odstránenie
1. Zatiahnite parkovaciu brzdu, potom zdvihnite prednú časť vozidla zdvihákom a umiestnite na ňu bezpečnostné stojany. Odstráňte spodný ochranný kryt z motora.
2. Vypustite motorový olej a vyberte olejový filter (pozri kapitolu 1B). Vytiahnite mierku oleja.
3. Odpojte konektor kabeláže od snímača hladiny oleja (pozri obrázok 12.3).

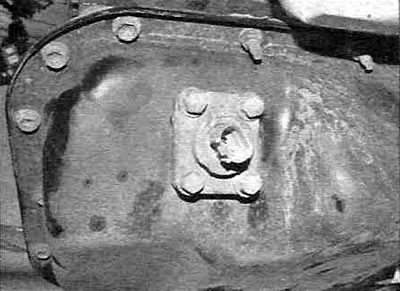

Obrázok 12.3. Snímač hladiny oleja mimo olejovej vane motora.
4. Po odskrutkovaní upevňovacích skrutiek odstráňte olejovú vaňu motora. Ak je to "korene" na blok, opatrne vypáčte ho s malým skrutkovačom alebo plastový nôž, tlačí ju (ho) do spoločného (pozri obrázok 12.9). Pri demontáži sa snažte nepoškodiť dosadacie plochy panvice a bloku, aby nedošlo k úniku.
5. V prípade potreby odskrutkujte upevňovacie skrutky a vyberte snímač hladiny oleja a jeho tesnenie (pozri obrázok 12.5).

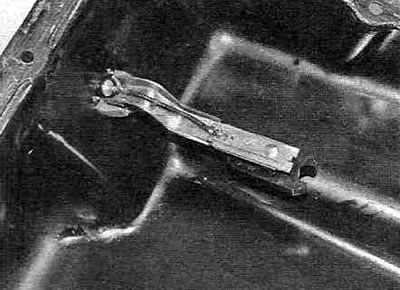

Obrázok 12.5. Takto vyzerá snímač hladiny oleja vo vnútri olejovej vane.
Inštalácia
6. Pomocou mäkkej škrabky odstráňte všetky zvyšky starého tesnenia a tmelu z dosadajúcich hrán bloku a panvice a potom ich utrite handričkou namočenou v riedidle laku alebo acetóne.
7. Ak bol snímač hladiny oleja odstránený, nainštalujte ho s novým tesnením a utiahnite upevňovacie skrutky.
8. Naneste 4-7 mm širokú húsenicu tmelu na prírubu palety, pričom sa vyhnite otvorom pre skrutky na vnútornej strane (pozri obrázok 12.8, a, b).

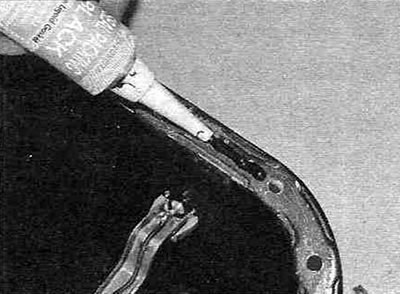

Obrázok 12.8,a. Naneste tmel na prírubu olejovej vane...

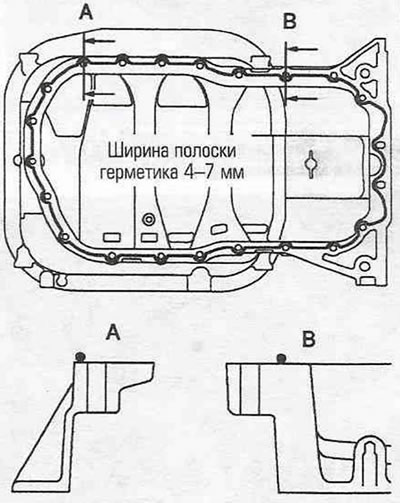

Obrázok 12.8,b....ako je znázornené na tomto diagrame.
9. Opatrne nainštalujte vaňu na blok motora a utiahnite upevňovacie skrutky. Postupne uťahujte upevňovacie skrutky panvice, začnite od stredu, na krútiaci moment uvedený v Špecifikácie (pozri obrázok 12.9).

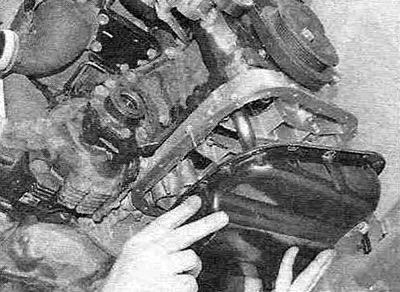

Obrázok 12.9. Inštalácia olejovej vane.
10. Inštalácia zostávajúcich komponentov sa vykonáva v opačnom poradí ako pri demontáži. Doplňte olej a nainštalujte nový olejový filter. Naštartujte motor a skontrolujte, či nedochádza k únikom.
