Vačkové hriadele a zdvíhače ventilov
Odstránenie
1. Vypustite chladiacu kvapalinu (pozri kapitolu 1B).
2. Odstráňte kryt ventilov podľa popisu v odsek 4.
3. Demontujte rozvodový remeň a ozubené koleso vačkového hriadeľa podľa popisu v odsek 7.
4. Uvoľnite montážnu skrutku a vyberte snímač polohy kľukového hriadeľa zo zadnej časti hlavy valcov (pozri obrázok 10.4).

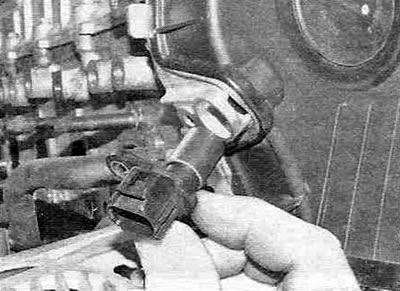

Obrázok 10.4. Demontáž snímača polohy vačkového hriadeľa.
5. Uvoľnite dve upevňovacie skrutky a vyberte vákuové čerpadlo posilňovača bŕzd z hlavy valcov. Odstráňte dva O-krúžky (pozri obrázok 10.5, a-c).

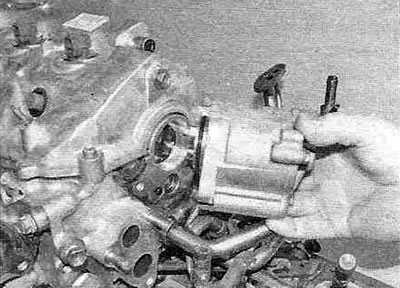

Obrázok 10.5,a. Demontujte vákuové čerpadlo posilňovača bŕzd zo zadnej časti hlavy valcov...

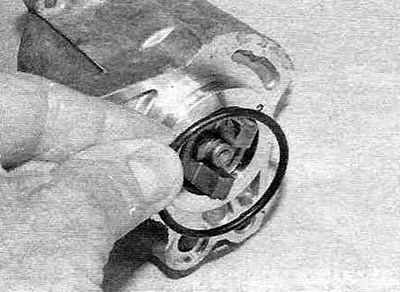

Obrázok 10.5, b....odstráňte veľký tesniaci krúžok...

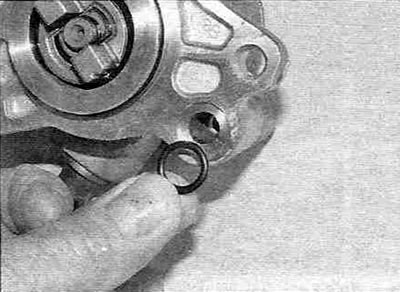

Obrázok 10.5, c....a malý tesniaci krúžok.
6. Uvoľnite upevňovacie skrutky a odstráňte vypúšťacie potrubie paliva vstrekovača.
7. Uvoľnite upevňovacie skrutky a opatrne oddeľte teleso olejového tesnenia vačkového hriadeľa od hlavy valcov (pozri obrázok 10.7).

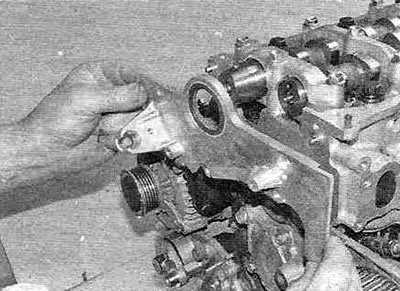

Obrázok 10.7. Demontáž telesa olejového tesnenia vačkového hriadeľa z hlavy valcov.
Odstráňte staré olejové tesnenie z otvoru.
8. Označte si polohu každého krytu ložiska vačkového hriadeľa na hlave valcov, aby ste predišli možným chybám pri montáži.
9. Postupne uvoľňujte upevňovacie skrutky krytu podpery vačkového hriadeľa v poradí znázornenom na obrázku 10.9,a, potom odstráňte kryty podpier vačkového hriadeľa, vačkové hriadele a lôžko vačkového hriadeľa (pozri obrázok 10.9, b-g).

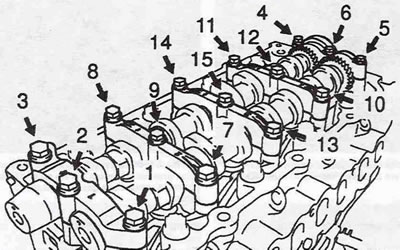

Obrázok 10.9,a. Postupnosť uvoľňovania skrutiek krytu podpery vačkového hriadeľa.

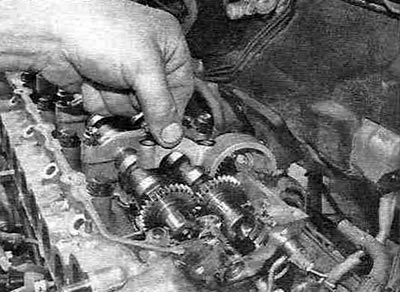

Obrázok 10.9,b. Odstráňte kryty podpier vačkového hriadeľa...

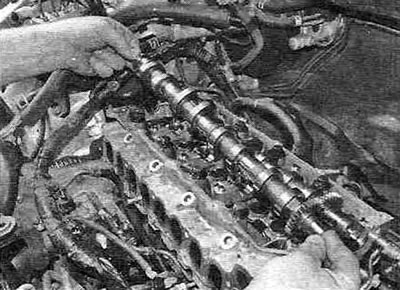

Obrázok 10.9, c....potom vytiahnite vačkové hriadele...

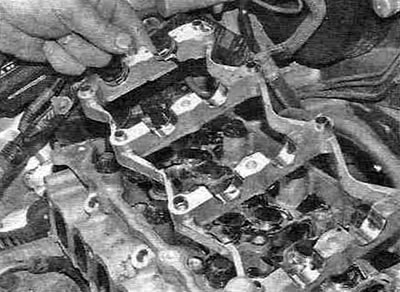

Obrázok 10.9, g....a lôžko vačkového hriadeľa.
POZOR. Nedodržanie postupu uvoľňovania skrutiek môže viesť k poškodeniu hlavy valcov.
10. Pomocou magnetu alebo prísavky odstráňte zdvíhače ventilov a ich nastavovacie podložky z pilotných otvorov a potom ich poukladajte v správnom poradí, aby ste predišli chybám pri montáži (pozri obrázok 10.10).

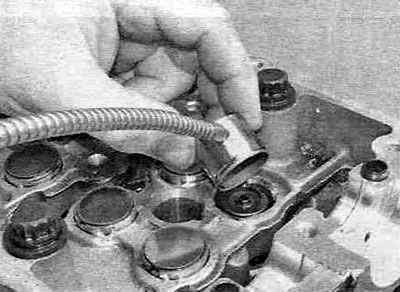

Obrázok 10.10. Demontáž zdvihákov ventilov.
11. Skontrolujte stav vačkových hriadeľov a zdvihákov ventilov podľa popisu v kapitola 2A.
Inštalácia
12. Zdviháky ventilov a príslušné nastavovacie podložky nainštalujte presne na svoje miesta, pričom predtým jemne namažte vodiace lišty motorovým olejom. Tlačidlá by sa mali ľahko otáčať prstami (pozri obrázok 10.12).

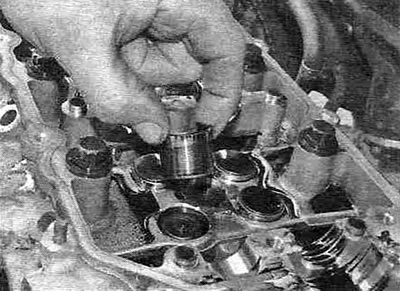

Obrázok 10.12. Nainštalujte zdvihátka ventilov s príslušnými podložkami presne na ich miesta.
13. Nainštalujte lôžko vačkového hriadeľa do hlavy valcov (pozri obrázok 10.13).

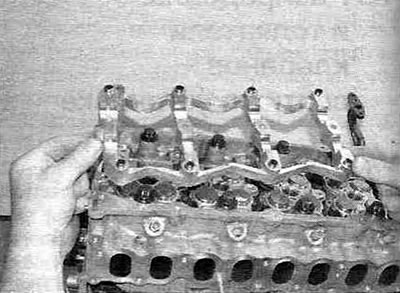

Obrázok 10.13. Nainštalujte lôžko vačkového hriadeľa do hlavy valcov.
14. Namažte pracovné plochy lôžka a ložiskových čapov vačkového hriadeľa sacích ventilov motorovým olejom a namontujte vačkový hriadeľ sacích ventilov na jeho miesto v prednej časti hlavy valcov (pozri obrázok 10.14,a,b). Vačkový hriadeľ musí byť namontovaný tak, aby vačky valcov č. 3 a č. 4 smerovali nadol.

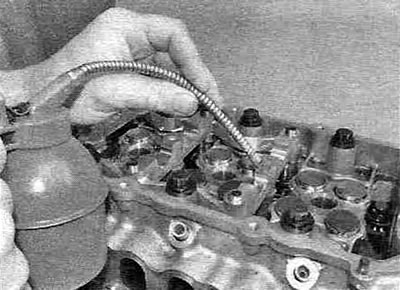

Obrázok 10.14,a. Namažte pracovné plochy vačkových hriadeľov motorovým olejom...

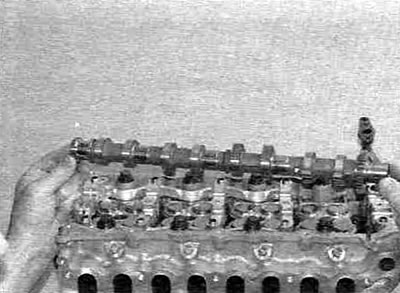

Obrázok 10.14, b....potom nainštalujte vačkový hriadeľ sacích potrubí do hlavy valcov.
15. Namažte pracovné plochy lôžka a ložiskových čapov výfukového vačkového hriadeľa motorovým olejom a namontujte výfukový vačkový hriadeľ na jeho miesto v zadnej časti hlavy valcov, pričom súčasne zarovnajte značky TDC na ozubených kolesách oboch vačkových hriadeľov. Značky TDC sa nanášajú na vnútornú stranu ozubených kolies (pozri obrázok 10.15).

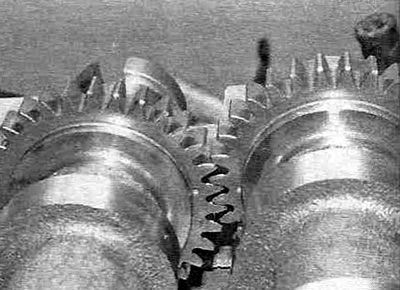

Obrázok 10.15. Pred inštaláciou krytov ložísk zarovnajte značky hornej úvrati na ozubených kolesách vačkového hriadeľa.
16. Očistite dosadaciu plochu krytu podpery č. 5 a naneste tmel, ako je znázornené na obrázku 10.16.

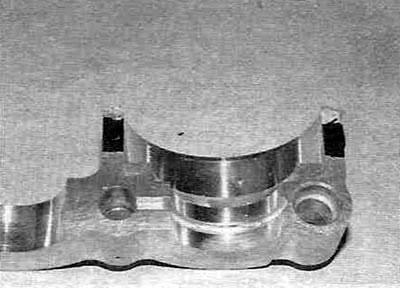

Obrázok 10.16. Naneste tmel na kryt podpery vačkového hriadeľa č. 5.
17. Všetky kryty podpier nainštalujte presne na svoje miesta (pozri obrázok 10.17,a), potom postupne utiahnite skrutky ich upevnenia predpísaným krútiacim momentom v poradí znázornenom na obrázku 10.17,b.

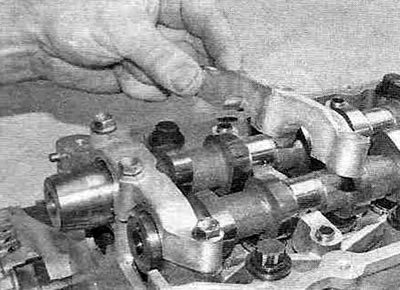

Obrázok 10.17,a. Inštalácia krytov podpier vačkového hriadeľa.

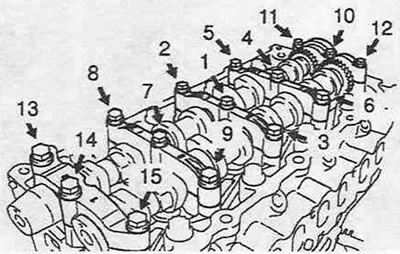

Obrázok 10.17, b. Postupnosť uťahovania skrutiek zaisťujúcich kryty podpery vačkového hriadeľa.
18. Skontrolujte a nastavte vôle ventilov podľa popisu v kapitola 1B.
19. Vyčistite priľahlú prírubu telesa tesnenia a naneste 2 – 4 mm širokú húsenicu tmelu, ako je znázornené na obrázku 10.19.

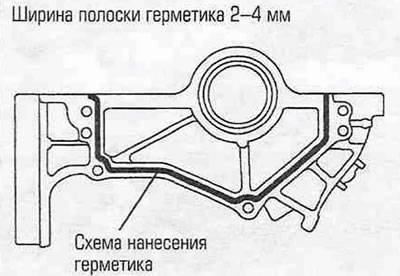

Obrázok 10.19. Naneste tmel na teleso olejového tesnenia vačkového hriadeľa podľa obrázka.
Nainštalujte puzdro a utiahnite upevňovacie skrutky predpísaným krútiacim momentom.
20. Nainštalujte nové olejové tesnenie do puzdra nasledovne: umiestnite nové olejové tesnenie na vačkový hriadeľ a potom ho pomocou kusu kovovej rúrky zatlačte tak, aby bolo v jednej rovine s vonkajším okrajom montážneho otvoru.
21. Očistite polkruhové zátky od zvyškov tmelu a vyplňte drážky novým tmelom, potom ich nainštalujte do hlavy valcov.
22. Nainštalujte vypúšťacie potrubie paliva vstrekovača a utiahnite spojovacie skrutky na predpísaný krútiaci moment.
23. Do telesa vákuového čerpadla posilňovača bŕzd vtlačte nové tesniace krúžky a potom nainštalujte čerpadlo, pričom zarovnajte vodiace výstupky príruby posilňovača s drážkami vačkového hriadeľa. Nainštalujte montážne skrutky a utiahnite ich predpísaným krútiacim momentom.
24. Nainštalujte rozvodový remeň a ozubené koleso vačkového hriadeľa podľa popisu v odsek 7.
(Zobraziť zdroj na internetovom zdroji: www.ToyotaMan.ru)
25. Nainštalujte kryt ventilov podľa popisu v odsek 4.
