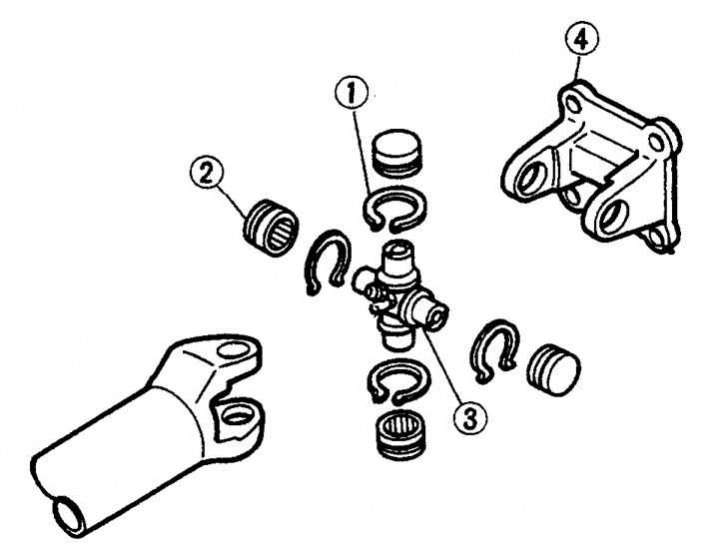

Карданни части
1. Задържащ пръстен; 2. Лагер; 3. Напречна част; 4. Вилка с фланец
Замяна
1. Свалете карданния вал.
2. Затегнете вала в менгеме, маркирайте позицията на вилиците на пантите и отстранете задържащите пръстени на чашата на лагера.
3. Натиснете чашата на лагера.

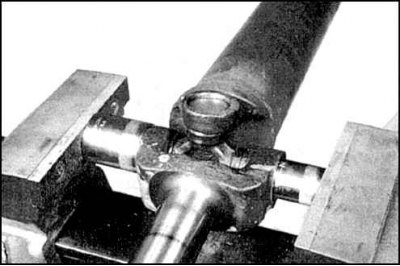

4. За да направите това, монтирайте напречната част в менгеме през втулката от едната страна и през дорника от другата.

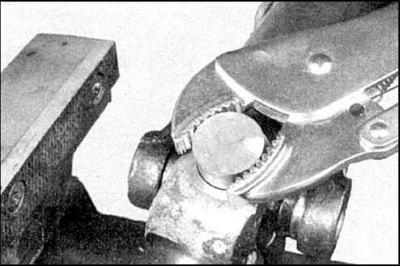

5. Стиснете менгемето, докато носещата чаша достигне самия ръб на вилицата. Използвайте газов ключ или клещи, за да отстраните чашата на лагера.
6. Поставете отново дорника и втулката и натиснете противоположната чаша.
7. След като извадите чашите, почистете добре вилицата.
[Публикация е препечатана от уеб портал toyotaman]
8. Поставете грес в новите чаши, за да предотвратите изпадането на иглите по време на сглобяването.
9. Поставете напречната част и поставете чашата във вилицата.
10. Ориентирайте напречната част така, че посоката на гресьорката да съвпада с посоката на гресьорката на противоположния край на вала (ако са осигурени маслобойни).
11. Поставете напречната част в лагера, поставете срещуположния лагер.
12. Внимателно, без да повредите уплътненията, натиснете лагерите, като ги подравните с шийките на напречната греда.
13. Инсталирайте пръстените.
14. Ако е необходимо, почукайте здраво вилицата, за да сте сигурни, че пръстените са на мястото си.
15. Ако пръстените не пасват в жлебовете, разглобете съединението и проверете свободата на въртене на лагерите на напречните шейни.
16. Монтирайте карданния вал.
17. Смажете напречните елементи (ако има маслоджии).
