Лагер на карданния вал (модели с 4 задвижващи колела)
Премахване
1. Свалете карданния вал (вижте параграф 11).
2. Нанесете маркировки за относително положение на фланците на съединението на двете части на карданния вал при лагера на окачването (вижте Фигура 12.2).

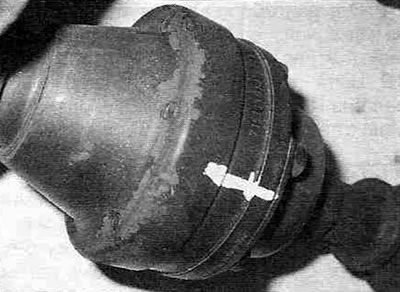

Фигура 12.2. Нанесете маркировки за подравняване на фланците.
3. С помощта на шестостенна отвертка отстранете шестте монтажни болта и разделете двете половини на карданния вал една от друга.
4. С помощта на чук и перфоратор отчупете гайката за монтаж на фланеца.
5. Затегнете междинния вал в менгеме, като използвате дървени блокове, за да закрепите предния фланец, разхлабете гайката и свалете шайбата.
Предупреждение. Не презатягайте менгемето, в противен случай валът може да се повреди.
6. Нанесете маркировки за подравняване върху вала и предния фланец (вижте Фигура 12.6).

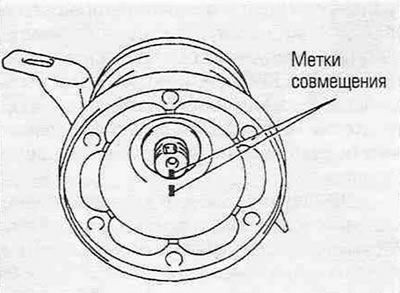

Фигура 12.6. Нанесете маркировки за подравняване върху вала и фланеца.
7. С помощта на двучелюстна скоба отстранете фланеца от вала.
8. Отстранете шайбата и плъзнете лагера на окачването от вала.
9. Затегнете карданния вал в менгеме и проверете дали работи плавно и дали не е заседнало съединението на задния карданен вал. Ако повредата е очевидна или се виждат течове на грес под маншона на шарнира, задната част на вала трябва да се смени.
Инсталация
10. Монтирайте лагера на висящия лагер и шайбата върху междинния вал (вижте Фигура 12.10).

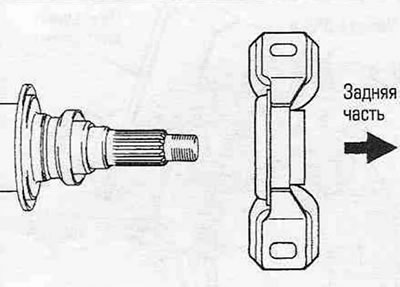

Фигура 12.10. Монтирайте лагера на окачването, както е показано.
11. Монтирайте фланеца върху междинния вал, като подравните маркировките, направени по време на демонтажа, след което поставете нова шайба и затегнете новата гайка.
12. Затегнете междинния вал в менгеме, като използвате дървени блокчета, за да закрепите предния фланец, и затегнете гайката до посочения въртящ момент Спецификации на тази глава.
13. С помощта на перфоратор и чук, почукайте връхната част на гайката в вдлъбнатината на фланеца на вала.
14. След като подравните маркировките на фланците, свържете двете части на карданния вал една с друга. Поставете шайбите върху болтовете, затегнете болтовете постепенно и ги затегнете.
15. Смажете уплътнението на разпределителната кутия с многофункционална грес. Внимателно поставете вилката на междинния вал в разпределителната кутия, след което затегнете монтажните болтове на скобата на лагера на окачването. Затягайте болтовете постепенно.
16. Свържете фланеца на карданния вал с фланеца на диференциалното задвижващо колело, като подравните маркировките. Затегнете монтажните болтове до посочения въртящ момент Спецификации на тази глава.
17. Помолете асистент да натисне педала на спирачката и да го задържи в това положение, докато използвате шестостенен накрайник, за да затегнете здраво болтовете за монтаж на фланеца от двете страни на карданния вал.
18. Регулирайте позицията на лагера на висящата част, както е описано в параграф 11.
