Zamjena manžeta homokinetičnih zglobova
Napomena: Ako trebate zamijeniti manžete homokinetičnih zglobova, razmotrite sve mogućnosti i procijenite vrijeme i troškove prije nego što počnete. Provjerite da li su dostupni svi potrebni rezervni dijelovi. Možda će vam biti praktičnije jednostavno zamijeniti pogonsko vratilo obnovljenim - neke trgovine nude ovu uslugu.
Napomena: Neki proizvođači isporučuju podijeljene poklopce kao rezervne dijelove koji ne zahtijevaju uklanjanje pogonskog vratila za ugradnju. To je vrlo praktično, međutim, prilikom zamjene poklopca preporučujemo uklanjanje osovine, čišćenje zgloba i zamjenu masti, čime se produžuje vijek trajanja zgloba. Nemoj ga rastavljati vanjski CV zglob.
Rastavljanje
1. Uklonite pogonsko vratilo (vidi stavak 9).
2. Stegnite osovinu u škripac, koristeći drvene blokove kako biste spriječili oštećenja. Provjerite ima li prekomjernog radijalnog zazora, što ukazuje na prekomjerno trošenje dijelova. Pazite da nema zapinjanja kada se šarka pomiče. Ako je poklopac oštećen, treba ga ukloniti, oprati šarku i provjeriti njezine komponente; ako su komponente zgloba netaknute, napuni se mašću, stavi se novi poklopac i osovina se ugradi na automobil.

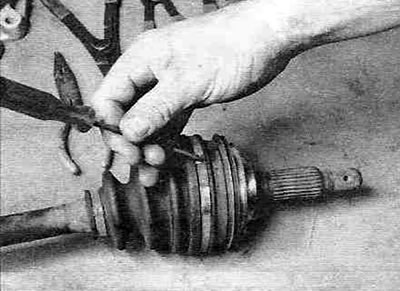

3. Malim odvijačem savijte nosače stezaljki, zatim otpustite stezaljke i uklonite ih s pogonskog vratila (vidi sliku 10.3).
Slika 10.3. Pomoću malog odvijača savijte rubove za pričvršćivanje kako biste otpustili stezaljku.
4. Pažljivo odvojite rub vanjske manžete odvijačem i povucite je s homokinetičkog zgloba. Stare i istrošene manžete mogu se odrezati. Izvucite unutarnju manžetu homokinetskog zgloba s kućišta i skinite kućište s tronošca (vidi sliku 10.4).

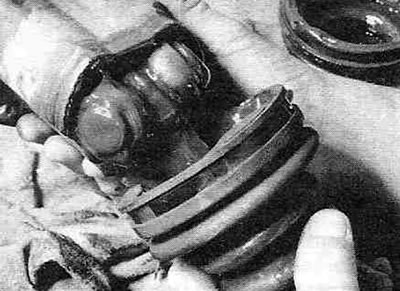

Slika 10.4. Izvucite unutarnju manžetu CV zgloba s kućišta i skinite kućište s tronošca.
5. Označite tronožac i osovinu markerom kako biste osigurali pravilno poravnanje tijekom instalacije.
6. Uklonite prsten za pričvršćivanje tronošca kliještima s uskim vrhom (vidi sliku 10.6).

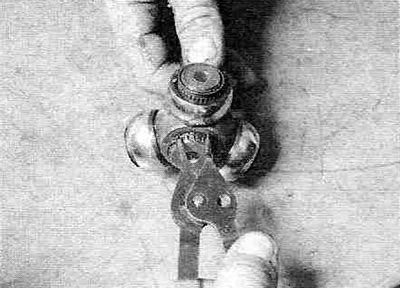

Slika 10.6. Uklonite osigurač pomoću kliješta s uskim vrhom.
7. Pomoću čekića i bakrene odstojnice srušite tronožac s osovine (vidi sliku 10.7).

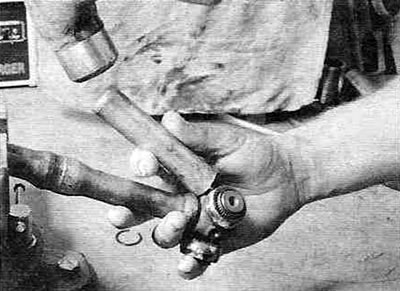

Slika 10.7. Pomoću čekića i bakrene odstojnice srušite tronožac s osovine.
8. Ako ih već niste odrezali, skinite obje čizme s osovine.
Bilješka. Nemoj ga rastavljati vanjski homokinetički zglob. Ako radite na desnom pogonskom vratilu, morat ćete prerezati i stezaljku dinamičkog amortizera i ukloniti amortizer.
Napomena: Prigušivač se može prešati hidrauličnom prešom. Prije uklanjanja zaklopke, izmjerite njezin položaj u odnosu na kraj osovine kako biste je mogli ugraditi na svoje izvorno mjesto tijekom montaže.
Provjera
9. Temeljito operite sve komponente prikladnim otapalom dok se ne ukloni sva mast. Provjerite radne površine tronošca i okvira na pukotine, udubljenja, udubljenja, druge nedostatke i znakove habanja. Nije moguće provjeriti stanje radnih površina vanjskih i unutarnjih utrka vanjskog CV zgloba, ali možete provjeriti stanje kuglica potonjeg. Ako su zadržali ispravan oblik, tada je stanje kopči prihvatljivo. Ako je unutarnji CV zglob istrošen, ovu jedinicu možete kupiti zasebno; ako trebate zamijeniti vanjski CV zglob, morat ćete kupiti i pogonsko vratilo i vanjski CV zglob (prodaju se sastavljeni).
Skupština
10. Kako biste zaštitili nove poklopce od oštećenja utorima, omotajte ih električnom trakom. Postavite stezaljke i manžetu (manžete) na vratilo. Uklonite izolacijsku traku i postavite tripod na vratilo. Postavite tronožac na osovinu pomoću čekića kroz bakreni odstojnik, poravnavajući oznake napravljene tijekom njegovog uklanjanja, i ugradite zadržni prsten. Nanesite mast na tronožac i unutar kućišta, umetnite tronožac u kućište i ispunite volumen kućišta oko tronošca, istiskujući svu preostalu mast iz tube kompleta za popravak u šarku (vidi sliku 10.10, a-g).
Slika 10.10,a. Omotajte utorni dio pogonskog vratila ljepljivom trakom kako biste izbjegli oštećenje manžeta homokinetičnih zglobova.

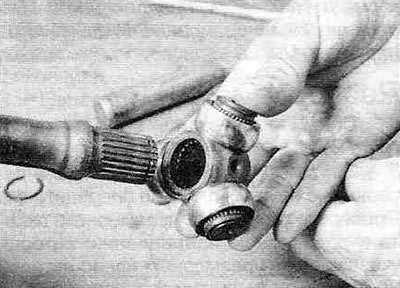

Slika 10.10,b. Postavite tronožac na pogonsku osovinu tako da udubljenje na užljebljenom dijelu tronožca bude okrenuto prema osovini.

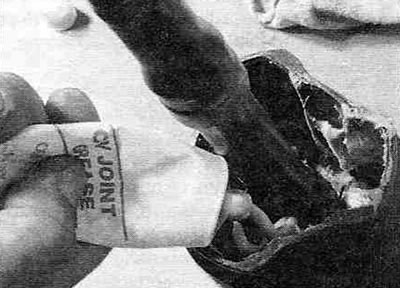

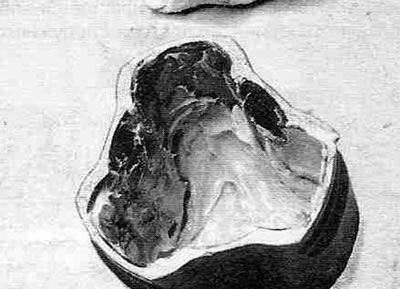

Slika 10.10, c. Nanesite sloj masti na dno kućišta homokinetičkog zgloba.

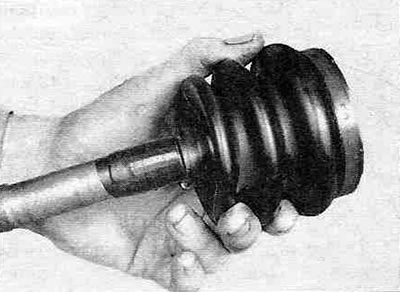

Slika 10.10, d. Postavite stezaljke za čizme na osovinu i umetnite tronožac u kućište. Volumen kućišta oko tronošca ispunite mašću.
11. Postavite poklopac na tijelo stativa, poravnavajući manžetu poklopca s utorom osovine. Podesite duljinu pogonskog vratila prema specifikacijama (vidi sliku 10.11).
Slika 10.11. Prije pričvršćivanja stezaljki manžete šarki, standardna duljina pogonskog vratila mora se prilagoditi vrijednosti propisanoj u specifikacijama.
12. Umetnite tronožac u vanjski prsten tako da bude postavljen u sredini hoda. Odvijačem pažljivo podignite rub kućišta kako biste izjednačili tlak zraka izvana i iznutra. Izvadite odvijač. Pričvrstite stezaljke na poklopce (vidi sliku 10.12, a-g).

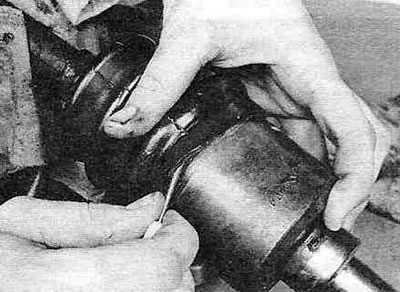

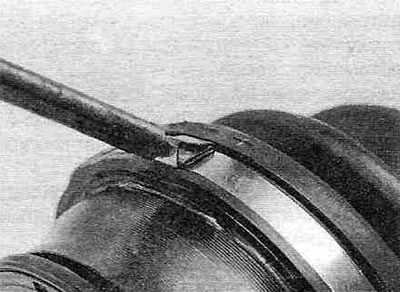

Slika 10.12,a. Pažljivo podignite rub kućišta malim (ne oštrim) odvijačem kako biste izjednačili tlak zraka izvana i iznutra.
Slika 10.12, b. Da biste pričvrstili novu stezaljku, savijte njezin jezičak prema dolje...

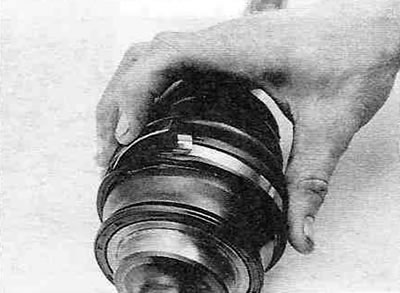

Slika 10.12, c....zatim ga pričvrstite na mjesto savijanjem steznih jezičaka.

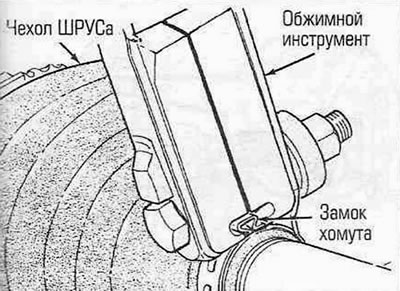

Slika 10.12, d. Ako novi komplet poklopca uključuje stezaljku koja zahtijeva kompresiju za zatezanje, potreban je poseban alat. Umjesto posebnog alata možete (s malo vještine, postupajući pažljivo) koristite kliješta ili štipaljke.
13. Ugradite sklop pogonskog vratila (vidi stavak 9).
