Kaptur
Uwaga: Do zdjęcia i założenia maski potrzebna będzie pomoc osoby towarzyszącej.
Wyjmowanie
1. Otwórz maskę i zakryj błotniki oraz panel pod przednią szybą osłonami ochronnymi, aby zabezpieczyć lakier przed zarysowaniami.
2. Odłącz wszystkie kable i przewody, które mogą przeszkadzać w demontażu. Odłącz rurkę spryskiwacza od dyszy na masce.
3. Aby zapewnić prawidłowy montaż, zaznacz markerem zawiasy i śruby montażowe (zobacz rysunek 9.3).

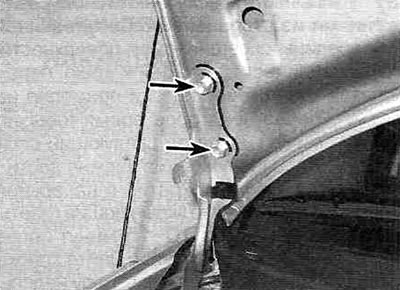

Rysunek 9.3. Zaznacz markerem zawiasy maski, aby ułatwić montaż. Strzałki wskazują śruby mocujące zawiasy do maski.
4. Z pomocą drugiej osoby podeprzyj ciężar maski z obu stron. Poluzuj kolejno śruby mocujące zawiasy. Podnieś maskę i zdejmij ją z pomocą dwóch osób.
Instalacja
5. Zamontuj maskę w odwrotnej kolejności niż podczas jej demontażu. Dopasuj zawiasy maski do konturów zaznaczonych podczas demontażu.
Modyfikacja
6. Położenie osłony w otworze reguluje się poprzez poluzowanie śrub mocujących (nakrętek) i przesuwanie osłony na boki oraz do przodu i do tyłu.
Uwaga: śruby zamontowane fabrycznie są śrubami centrującymi i nie można ich regulować. Aby wyregulować położenie maski względem zawiasów należy wymienić fabryczne śruby na standardowe z płaskimi i blokującymi się zamkami (plantatorzy) podkładki.
7. Zaznacz pętle markerem, aby określić dalszy proces regulacji.
8. Odkręć śruby i stopniowo dopasuj maskę do otworu. Dokręć śruby lub nakrętki zawiasów i sprawdź położenie maski, ostrożnie ją opuszczając.
9. W razie potrzeby wyreguluj zespół zatrzasku maski, przesuwając go w górę i w dół oraz w lewo i w prawo w szczelinach montażowych na wsporniku chłodnicy, aż maska zamknie się bezpiecznie i będzie przylegać do błotników. Zaznacz położenie pierwotnej pozycji śrub mocujących zamek maski lub odrysuj ich łby, a następnie poluzuj śruby i zamontuj zamek w żądanej pozycji (zobacz rysunek 9.9).

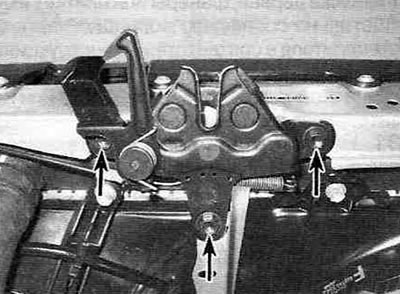

Rysunek 9.9. Aby wyregulować położenie zamka w płaszczyźnie poziomej lub pionowej, należy poluzować śruby (pokazane strzałkami).
Podczas regulacji położenia zamka należy dokręcać śruby mocujące.
10. Na koniec należy wyregulować położenie poduszek podtrzymujących maskę, znajdujących się na wsporniku chłodnicy, tak aby powierzchnie maski w pozycji zamkniętej i błotników przylegały do siebie.

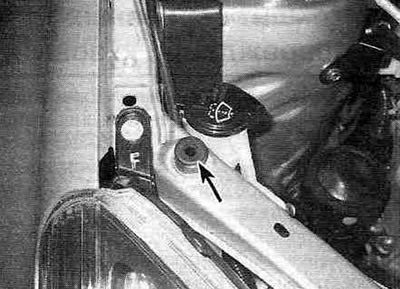

Rysunek 9.10,a. Aby dostosować wysokość przedniej krawędzi maski, zmień wysokość poduszek podtrzymujących maskę (jeden jest oznaczony strzałką).

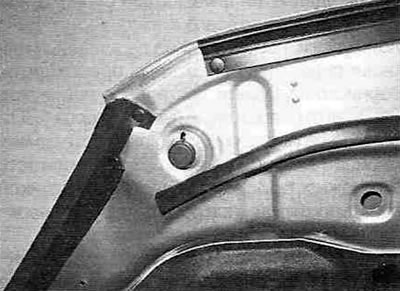

Rysunek 9.10,b. W modelach produkowanych od 2001 roku, regulowane poduszki podtrzymujące znajdują się również na masce.
11. Aby zapobiec zakleszczeniu i zużyciu, zamek maski i zawias maski należy regularnie smarować smarem litowym.
