Uwaga: Zawsze blokuj pasywny system bezpieczeństwa podczas pracy w bezpośrednim sąsiedztwie jego podzespołów, aby zapobiec możliwości przypadkowego uruchomienia poduszek powietrznych, co może spowodować poważne obrażenia (zobacz rozdział 12).
Zamek
Wyjmowanie
1. Zaznacz zamek markerem, aby ułatwić montaż, a następnie wykręć śruby mocujące zamek do wspornika grzejnika (zobacz rysunek 9.9) Zdejmij blokadę.
2. Odłącz kabel od zatrzasku maski (zobacz rysunek 10.2).

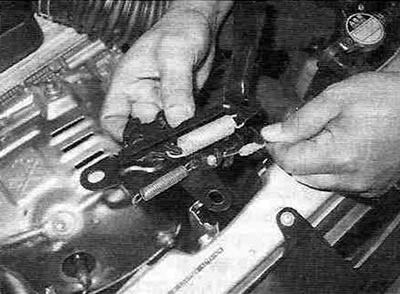

Rysunek 10.2. Zwolnij koniec kabla, naciskając uchwyt z tyłu zamka pokrywy.
Instalacja
3. Montaż zamka odbywa się w odwrotnej kolejności niż jego demontaż.
Uwaga: Wyreguluj mechanizm zatrzasku maski tak, aby zatrzasnął się bezpiecznie po zamknięciu maski; po zamknięciu maski poduszki podtrzymujące powinny być lekko dociśnięte.
Kabel
Wyjmowanie
4. Zaczynając od wnętrza, zdejmij lewy dolny panel wykończeniowy.
(Oryginalny artykuł znajduje się na portalu www.ToyotaMan.ru)
5. Podnieś dźwignię linki zwalniającej maskę, a następnie pociągnij koniec osłony linki w dół od podstawy dźwigni, aby odłączyć linkę od dźwigni sterującej. Jeśli dźwignia linki blokady wymaga wymiany, wystarczy pociągnąć za uchwyt dźwigni na zewnątrz i, naciskając dźwignię w dół, zdjąć ją z płytki czołowej (zobacz rysunek 10.5).

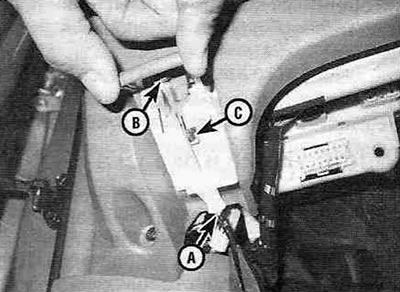

Rysunek 10.5. Pociągnij koniec osłony kabla (A) w dół od podstawy dźwigni i odłącz koniec kabla (B) od dźwigni sterującej (C - zaczep mocujący).
6. Przywiąż kawałek cienkiego drutu lub żyłki wędkarskiej do końca liny.
7. Pracując w komorze silnika, odłącz linkę od zamka zgodnie z opisem w punktach 1 i 2. Odłącz linkę od wszystkich zacisków na wsporniku chłodnicy oraz od wewnętrznej strony nadkola.
8. Przeciągnij kabel do komory silnika, aż będzie widoczny przymocowany przewód lub żyłka, następnie odwiąż go od starego kabla i przywiąż do nowego.
Instalacja
9. Przeprowadź nowy kabel przez ścianę grodziową z powrotem do wnętrza kabiny pasażerskiej, aż dotrze do podstawy dźwigni.
10. Zaczynając od środka, zamocuj nowy kabel do dźwigni, upewniając się, że jego osłona prawidłowo pasuje do rowka u podstawy dźwigni.
Uwaga: Przeciągnij kabel palcami z kabiny pasażerskiej do komory silnika, aż ogranicznik kabla znajdzie się w uszczelce grodzi przeciwpożarowej.
11. Wykonaj resztę procedury w odwrotnej kolejności niż przy demontażu.
