Spis treści: Wyjmowanie ↓ Instalacja ↓
Wyjmowanie
1. Odłącz kabel od ujemnego zacisku akumulatora.
2. Zdejmij osłonę przedniego słupka.
3. Zdejmij zespół tablicy rozdzielczej.
4. Wyjmij jednostkę sterującą silnika.
5. Zdejmij panel sterowania klimatyzatora.

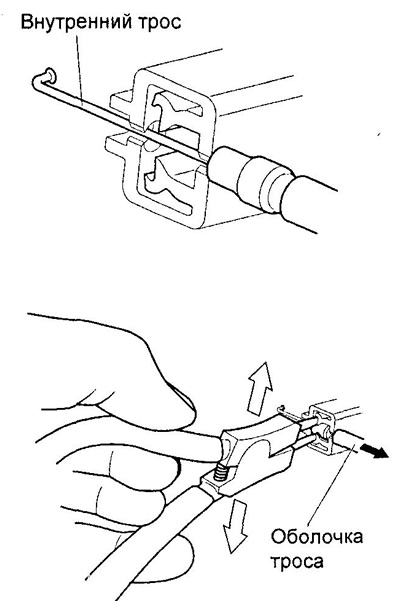

6. Odłącz kable serwa tak jak pokazano na rysunku.
Instalacja

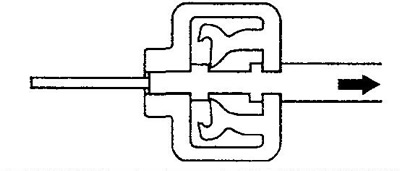

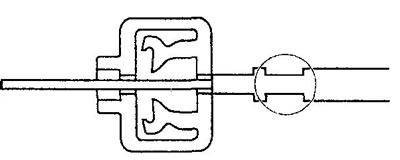

1. Podłącz wewnętrzny kabel serwa do obudowy kabla, jak pokazano na rysunku.

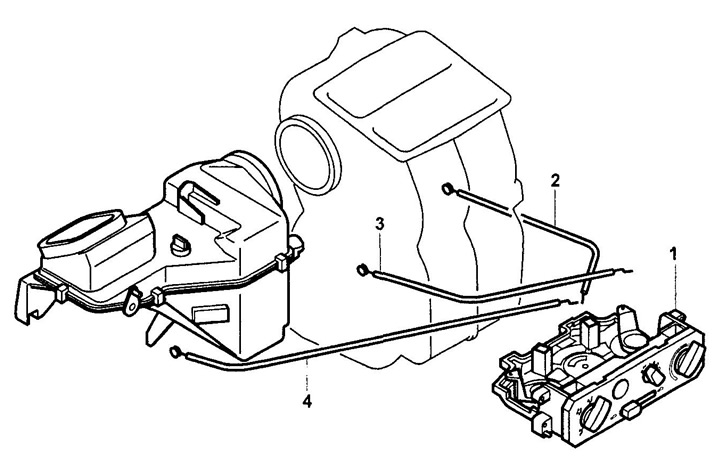

Panel sterowania klimatyzacją i ogrzewaniem.
1 - panel sterowania klimatyzacją,
2 - linka serwa klapy wlotu powietrza,
3 - kabel serwa klapy mieszającej przepływ powietrza,
4 - kabel serwa klapy kierunku przepływu powietrza.

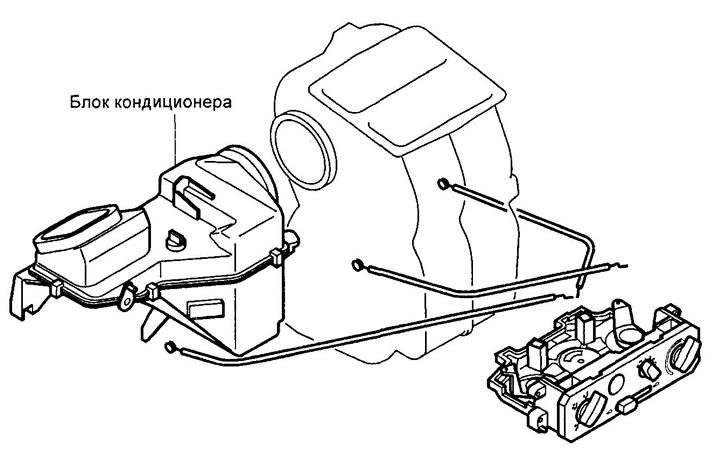

Jednostka klimatyzacyjna.
 |  |

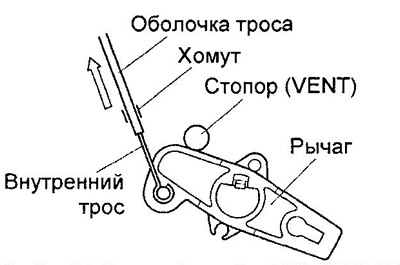

2. Zamontuj kabel serwa kierunku przepływu powietrza.
a) Ustaw przełącznik kierunku przepływu powietrza w pozycji "VENT".
b) Ustaw dźwignię serwomechanizmu klapy kierunku przepływu powietrza w pozycji "VENT", podłącz kabel i zabezpiecz go zaciskiem.
c) Upewnij się, że kabel serwa nie odłączy się w żadnej z pozycji przełącznika.

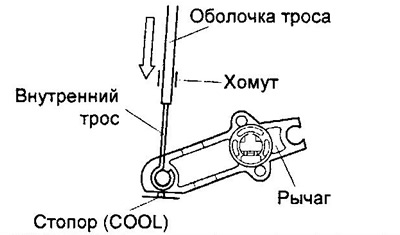

3. Zamontuj kabel serwa klapy mieszającej powietrze.
a) Ustaw regulator temperatury w pozycji "COOL".
b) Ustaw dźwignię serwomechanizmu klapy mieszającej przepływ powietrza w pozycji "COOL", podłącz kabel i zabezpiecz go zaciskiem.
c) Upewnij się, że kabel serwa nie odłączy się w żadnej z pozycji przełącznika.

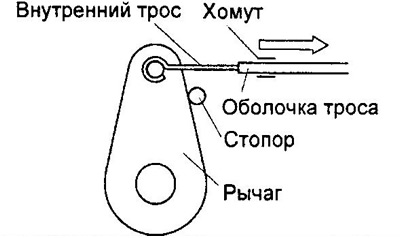

4. Zamontuj kabel serwa klapy wlotu powietrza.
a) Ustaw przełącznik sterowania dolotem powietrza w pozycji "CIRC".
b) Ustaw dźwignię serwomechanizmu klapy wlotu powietrza w pozycji "CIRC", podłącz kabel i zabezpiecz go zaciskiem.
c) Upewnij się, że kabel serwa nie odłączy się w żadnej z pozycji przełącznika.
5. Zamontuj jednostkę sterującą silnika.
6. Zamontuj zespół tablicy rozdzielczej.
7. Zamontuj osłonę słupka przedniego.
8. Podłącz kabel do ujemnego bieguna akumulatora.
