Demontarea
1. Scoateți cilindrul principal de frână. (Vezi secțiunea "Cilindru principal de frână").
2. Scoateți conducta aparatului de aer condiționat.
Notă: Descarcă sistemul de aer condiționat.
(vezi capitolul "Aer conditionat, incalzire si ventilatie").

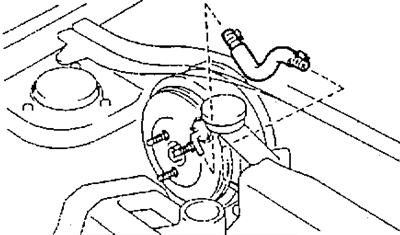

3. Scoateți tubul de vid.

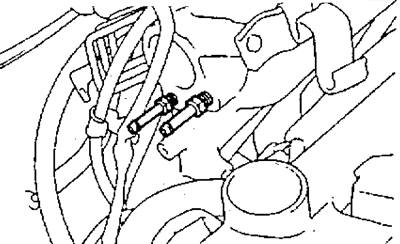

4. Scoateți cele două fitinguri.
- Cuplu de strângere - 16 Nm

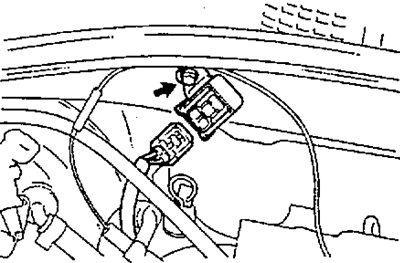

5. Scoateți supapa de control al turației de ralanti a încălzitorului.
a) Deconectați conectorul.
b) Deșurubați șurubul și scoateți supapa.

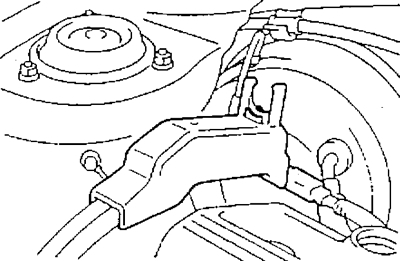

6. Scoateţi capacul cablajului.
7. Scoateți cablul de comandă a supapei de accelerație (transmisie automată).

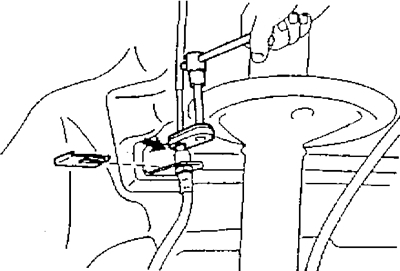

8. Deconectați conducta de frână.
- Cuplu de strângere - 16 Nm
9. Îndepărtați panoul ornamental inferior al șoferului și ansamblul încălzitorului.

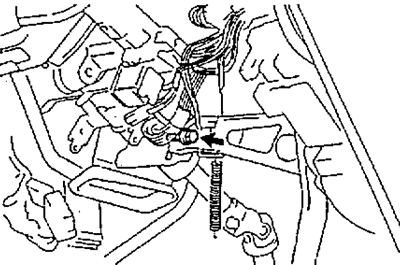

10. Scoateți întrerupătorul luminii de frână.
[Textul original este postat pe: ToyotaMan.ru]

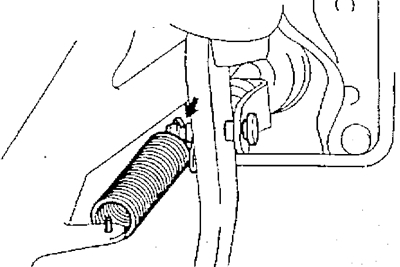

11. Scoateți arcul, clema și axa furcii.

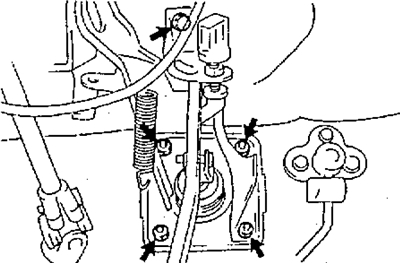

12. Scoateți suportul pedalei de frână.
o) (Modele cu unghi reglabil al coloanei de direcție).
Deconectați suportul de la coloana de direcție.
b) Deșurubați șurubul și cele patru piulițe și scoateți suportul pedalei de frână.
Cuplu de strângere:
- Bolt - 19 Nm
- Nuci - 13 Nm
13. (Modele cu transmisie manuala).
Scoateți cilindrul principal al ambreiajului (vezi capitolul "Ambreiaj").
14. Scoateți ansamblul amplificator de vid.
Instalare
1. Instalarea se efectuează în ordinea inversă a demontării.
2. Vă rugăm să consultați desenul de ansamblu la instalare.
3. După instalare, verificați funcționarea servofrânelor.
4. Încărcați sistemul de aer condiționat cu agent frigorific.
(vezi capitolul "Aer conditionat, incalzire si ventilatie").
