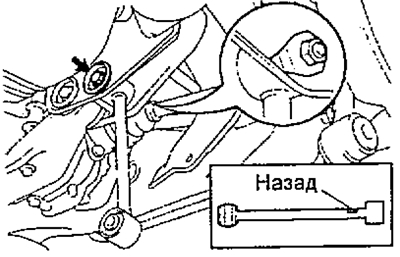

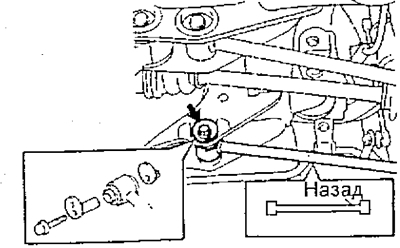

A) Pripevnite spodné rameno č. 1 k zadnému nosníku.
Pozor: Páčku s nanesenou značkou farby nasmerujte dozadu.
b) Zdvihnite zadný nosník, nainštalujte puzdro zadného nosníka a zaistite ho maticou.
- Uťahovací moment - 162 Nm

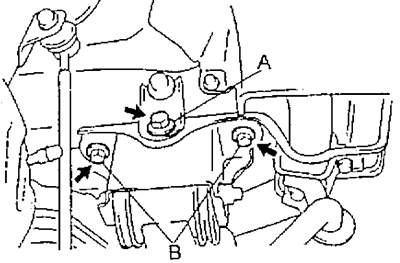

V) Utiahnite tri skrutky konzoly spodného ramena č. 2.
Krútiaci moment:
- Bolt (A) - 66 Nm
- skrutky (IN) - 74 Nm
G) Spustite zdvihák.

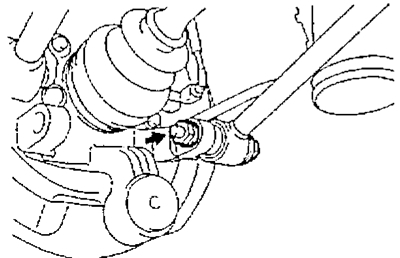

d) Pripojte páku k pästi.
Poznámka: Konečné dotiahnutie matice sa vykoná po stabilizácii zavesenia.
2. Nainštalujte spodné rameno zavesenia č. 2.

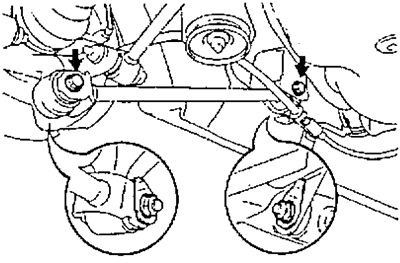

A) Pripojte páku k zadnému nosníku.
Poznámka:
- - páku s vyznačeným naneseným náterom orientujte smerom k zadnej časti;
- - Zarovnajte značky urobené počas demontáže.

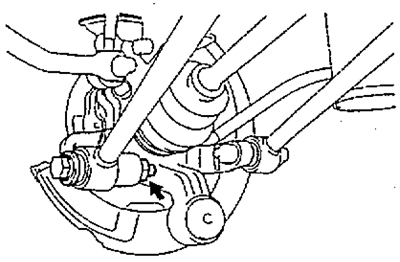

G) Pripojte páku k pästi.
Poznámka: Konečné dotiahnutie matice sa vykoná po stabilizácii zavesenia, keď je hmotnosť vozidla "na kolesách"

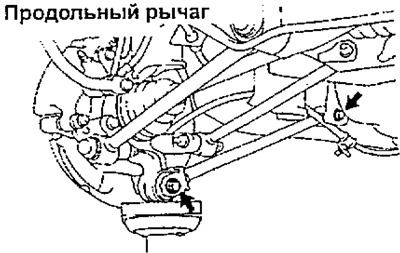

3. Nainštalujte vlečné rameno a dočasne nainštalujte dve skrutky a matice podľa obrázka.
4. Stabilizujte suspenziu.
A) Namontujte zadné koleso a spustite auto.
- Uťahovací moment - 105 Nm
b) Zatlačením tela nadol a jeho zdvihnutím stabilizujte odpruženie.
5. Zdvihnite auto a odstráňte zadné koleso.
6. Nakoniec dotiahnite skrutky a matice upevnenia pák.

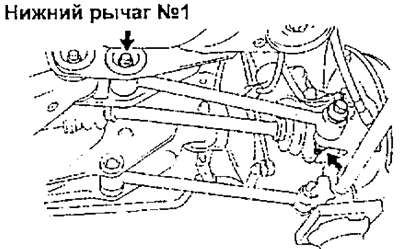

A) Zdvihnite päsť.
b) Utiahnite skrutky a matice zaisťujúce ramená zavesenia.
Uťahovací moment pre upevňovacie skrutky:
- k zadnému nosníku - 115 Nm
- na päsť - 125 Nm

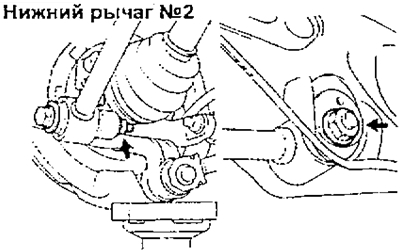

Pozor: pri doťahovaní skrutiek na upevnenie spodného ramena č. 2 dbajte na to, aby boli značky urobené pri odstraňovaní štítku zarovnané.

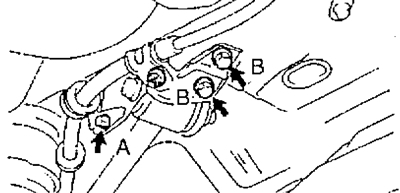

7. Pripojte kábel parkovacej brzdy a utiahnite skrutky.
Krútiaci moment:
- Bolt (A) - 5 Nm
- skrutky (IN) - 13 Nm
8. Pripojte kardanový hriadeľ k hriadeľu prevodovky zadnej nápravy, pričom zarovnajte značky, ktoré ste urobili pri demontáži.
- Uťahovací moment - 75 Nm
9. Nainštalujte stredovú rúrku tlmiča.
- Uťahovací moment - 44 Nm
10. Nainštalujte zadné koleso.
- Uťahovací moment - 105 Nm
11. Skontrolujte geometriu zadných kolies.
