Olejová vaňa
Odstránenie
1. Odpojte kábel od záporného pólu batérie.
2. Zatiahnite parkovaciu brzdu a zaistite zadné kolesá klinmi.
3. Zdvihnite predné kolesá a nainštalujte bezpečnostné podpery.
4. Odstráňte spodné ochranné kryty motora, ak sú súčasťou výbavy.
5. Vypustite motorový olej a vyberte olejový filter (pozri kapitolu 1A). Vytiahnite mierku oleja.
6. Po odskrutkovaní upevňovacích skrutiek odstráňte olejovú vaňu motora. Ak je to "korene" na blok, opatrne vypáčte ho s malým skrutkovačom alebo plastový nôž, tlačí ju (ho) do spoločného (pozri obrázok 13.6, a, b).

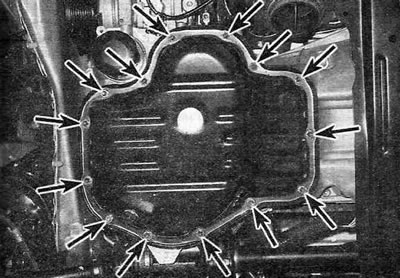

Obrázok 13.6,a. Upevňovacie skrutky olejovej vane.

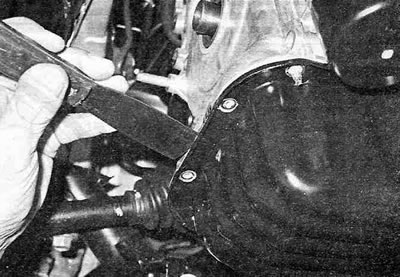

Obrázok 13.6, b. Pomocou skrutkovača alebo plastového noža opatrne vypáčte olejovú vaňu z bloku valcov – olej môže unikať cez poškodený spoj.
Článok je prevzatý z webového zdroja: ToyotaMan
Pri demontáži sa snažte nepoškodiť dosadacie plochy panvice a bloku, aby nedošlo k úniku.
Inštalácia
7. Pomocou mäkkej škrabky odstráňte všetky zvyšky starého tesnenia a tmelu z dosadajúcich hrán bloku a panvice a potom ich utrite handričkou namočenou v riedidle laku alebo acetóne.
8. Uistite sa, že závitové otvory pre upevňovacie skrutky olejovej vane v bloku valcov sú čisté.
9. Skontrolujte, či nie je príruba palety zdeformovaná, najmä okolo otvorov pre skrutky. V prípade potreby paletu narovnajte tak, že pod jej spojovaciu hranu umiestnite drevený blok a jemne naň poklepete kladivom.
10. Skontrolujte zostavu olejovej nádrže, či nie je prasknutá, a uistite sa, že sito olejovej nádrže nie je upchaté usadeninami. Ak bola zostava na zber oleja odstránená, dôkladne vyčistite sitko a vymeňte tesnenie, potom zostavu znova nainštalujte. Utiahnite montážne skrutky/matice krútiacim momentom uvedeným v Špecifikácie.
11. Naneste 5 mm širokú húsenicu RTV tmelu na prírubu žľabu (pozri obrázok 13.11).

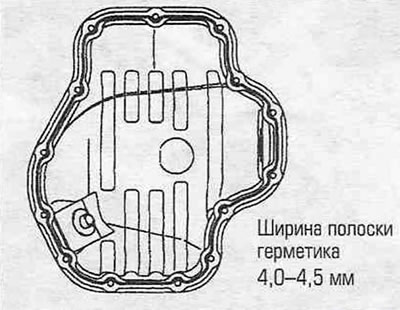

Obrázok 13.11. Schéma nanášania tmelu na spojovaciu prírubu olejovej vane.
Poznámka: Počas montáže dodržiavajte odporúčania výrobcu tmelu a počítajte s časom vytvrdnutia tmelu.
12. Opatrne nainštalujte vaňu na blok motora a utiahnite upevňovacie skrutky.
13. Začnite od stredu a utiahnite upevňovacie skrutky panvice na krútiaci moment uvedený v Špecifikácie, pričom urobí tri alebo štyri prihrávky.
14. Inštalácia zostávajúcich komponentov sa vykonáva v opačnom poradí ako pri demontáži. Počkajte aspoň hodinu, kým tmel stuhne, potom doplňte olej a nainštalujte nový olejový filter.
15. Naštartujte motor, skontrolujte tlak oleja a jeho tesnosť.
