Výfukové potrubie
Pozor: Pred začatím tohto postupu musí byť motor úplne vychladnutý.
Odstránenie
1. Odstráňte záporný pól batérie.
2. Zdvihnite prednú časť vozidla zdvihákom a nainštalujte bezpečnostné podpery. Dostaňte sa pod auto a odstráňte spodné kryty motora.
3. Naneste penetračný olej na upevňovacie skrutky a pružiny výfukového potrubia, aby ste uľahčili uvoľnenie, potom odstráňte skrutky a odpojte sacie potrubie výfukového potrubia od výfukového potrubia. Dávajte pozor, aby ste nepoškodili kyslíkový senzor (pozri obrázok 9.3).

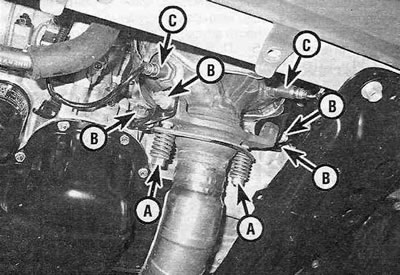

Obrázok 9.3. Pracujte pod vozidlom, uvoľnite skrutky, ktoré upevňujú výfukové potrubie k výfukovému zbernému potrubiu (A), a spustite zvodové potrubie. Dávajte pozor, aby ste nepoškodili kyslíkový senzor (C).
B - Skrutky na upevnenie spodných podpier výfukového potrubia.
4. Odskrutkujte skrutky, ktoré upevňujú spodné podpery výfukového potrubia, a vyberte ho z motora. Odpojte tiež konektor kyslíkového senzora.
5. V motorovom priestore odstráňte horný tepelný štít výfukového potrubia (pozri obrázok 9.5).

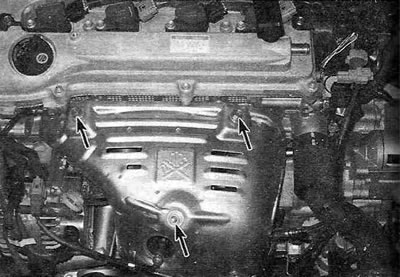

Obrázok 9.5. Pri práci v motorovom priestore odskrutkujte horné upevňovacie skrutky tepelného štítu (znázornené šípkami)...
Poznámka: Výfukové potrubie má tiež spodný tepelnoizolačný štít, ktorý je nainštalovaný na spodnej strane vozidla. Nie je potrebné ho odstraňovať.
6. Uvoľnite montážne matice a odstráňte výfukové potrubie a jeho tesnenie (pozri obrázok 9.6).

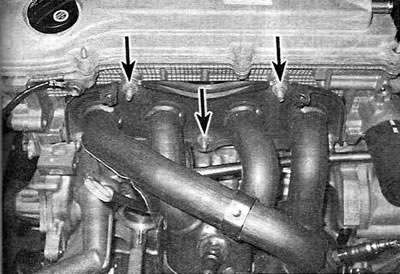

Obrázok 9.6... a matice upevnenia výfukového potrubia, potom ho vyberte z čapov na hlave valcov a vytiahnite ho z motorového priestoru.
Inštalácia
7. Pomocou škrabky odstráňte všetky stopy starého tesnenia a usadenín uhlíka z dosadacích plôch výfukového potrubia a hlavy valcov. Ak tesnenie vykazuje známky netesnosti, skontrolujte pomocou oceľového pravítka a sady plochých mierok, či nie je príruba deformovaná. V prípade výrazného zakrivenia (pozri Špecifikácie) výfukové potrubie sa musí vymeniť.
Poznámka: Ak sa vymieňa výfukové potrubie, spodný tepelný štít sa musí odstrániť a nainštalovať na nové výfukové potrubie.
8. Umiestnite nové tesnenie a zarovnajte ho s vodiacimi kolíkmi na hlave valcov, pričom zohľadnite vodiace značky a šípky, ktoré môžu byť na tesnení umiestnené.
9. Nainštalujte výfukové potrubie a utiahnite montážne matice. Postupujte od stredu smerom von a utiahnite matice na predpísaný krútiaci moment Špecifikácie momenty v troch alebo štyroch rovnakých prihrávkach.
10. Inštalácia zostávajúcich komponentov sa vykonáva v opačnom poradí, ako bolo ich odstránenie.
11. Naštartujte motor a skontrolujte, či nedochádza k únikom výfukových plynov.
