Olejové čerpadlo
Odstránenie
1. Podľa postupu opísaného v odsekoch 1 – 17 odsek 6, demontujte rozvodovú reťaz a ozubené koleso kľukového hriadeľa.
2. Demontujte reťaz pohonu olejového čerpadla a jeho ozubené kolesá (pozri obrázok 14.2,a,b).

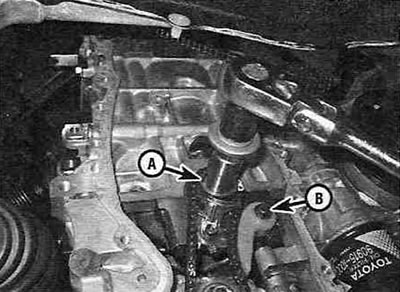

Obrázok 14.2,a. Otočte kľukovým hriadeľom motora o 90° proti smeru hodinových ručičiek (vzhľadom na hornú úvrat), tak, aby kľúč kľukového hriadeľa smeroval vodorovne doľava (A), potom odstráňte napínač reťaze pohonu olejového čerpadla a odskrutkujte skrutku (B).

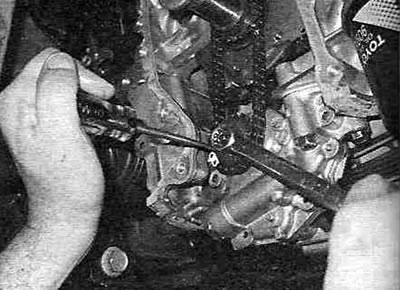

Obrázok 14.2,b. Pomocou skrutkovača upevnite spodné ozubené koleso, uvoľnite montážnu skrutku a vyberte reťaz pohonu olejového čerpadla a spodné ozubené koleso z motora.
3. Odskrutkujte tri skrutky a vyberte kryt olejového čerpadla z motora (pozri obrázok 14.3).

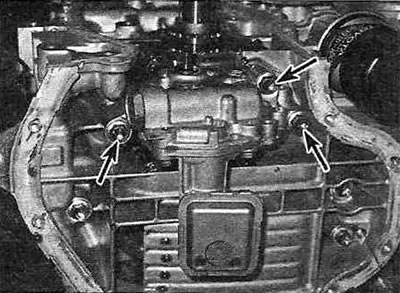

Obrázok 14.3. Upevňovacie skrutky olejového čerpadla (znázornené šípkami).
Ak sa puzdro nedá odstrániť, je možné ho opatrne vytlačiť skrutkovačom jeho zasunutím do spoja medzi blokom a puzdrom čerpadla.
4. Pomocou špeciálnej škrabky odstráňte všetky stopy starého tesnenia a tmelu z prírubových spojov telesa a bloku olejového čerpadla a potom ich utrite handrou namočenou v riedidle laku alebo acetóne.
5. Skontrolujte čerpadlo a jeho reťaz, či nie sú opotrebované alebo poškodené. Ak je opotrebovanie olejového čerpadla značné alebo máte akékoľvek pochybnosti o jeho stave, malo by sa čerpadlo vymeniť. Skontrolujte opotrebovanie hnacej reťaze, ozubených kolies a napínača (pozri obrázok 14.5, a-c).

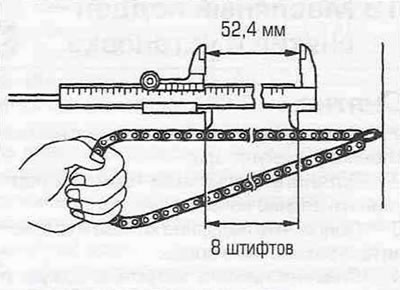

Obrázok 14.5,a. Natiahnutie hnacej reťaze olejového čerpadla sa určí meraním dĺžky časti reťaze zodpovedajúcej 4 článkom (8 čapom) na troch alebo viacerých náhodne vybraných miestach. Ak množstvo natiahnutia mačky v jednej oblasti prekročí povolenú Špecifikácie, reťaz sa musí vymeniť.

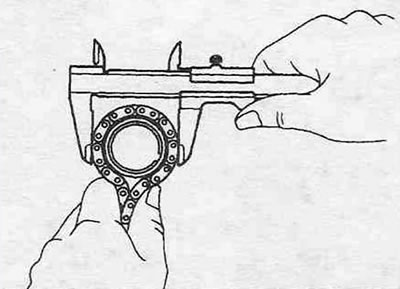

Obrázok 14.5,b. Omotajte hnaciu reťaz olejového čerpadla okolo každého ozubeného kolesa a zmerajte priemer ozubeného kolesa umiestnením čeľustí strmeňa na valčeky reťaze. Ak sa priemer zdá byť menší ako špecifikácie, reťaz a ozubené kolesá sa musia vymeniť.

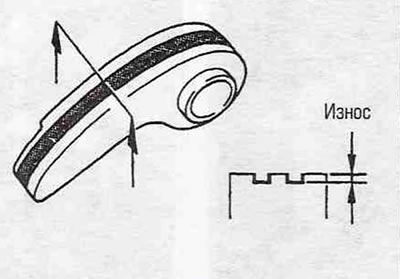

Obrázok 14.5, c. Opotrebenie napínacej pätky hnacej reťaze olejového čerpadla sa určuje ako hĺbka drážky opotrebenia.
Skontrolujte aj olejovú trysku a v prípade potreby ju vyčistite (pozri obrázok 14.5,g).

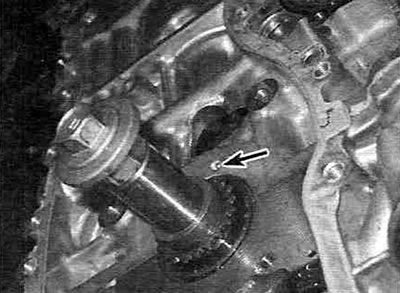

Obrázok 14.5, d. Skontrolujte, či nie je upchatý olejový tryska - jeho upchatie spôsobí zrýchlené opotrebovanie rozvodových reťazí a olejového čerpadla, napínacej kladky a tlmičov.
Inštalácia
6. Vyplňte dutiny v telese olejového čerpadla naliatím malého množstva čistého motorového oleja zo strany olejovej nádrže a otočením hnacieho hriadeľa.
7. Namontujte olejové čerpadlo a nové tesnenie na blok valcov a utiahnite upevňovacie skrutky.
8. Utiahnite montážne skrutky krútiacim momentom uvedeným v Špecifikácie. Skrutky uťahujte krížovo, aby ste predišli deformácii dosadacej plochy veka, a to v troch až štyroch prechodoch.
9. Pri inštalácii reťaze by mal byť kľúč kľukového hriadeľa v ľavej horizontálnej polohe a plochá strana hnacieho hriadeľa olejového čerpadla by mala smerovať nahor. Nainštalujte hnaciu reťaz a ozubené kolesá olejového čerpadla tak, aby sa natreté články hnacej reťaze zarovnali so značkami rozvodov na ozubených kolesách (pozri obrázok 14.9).

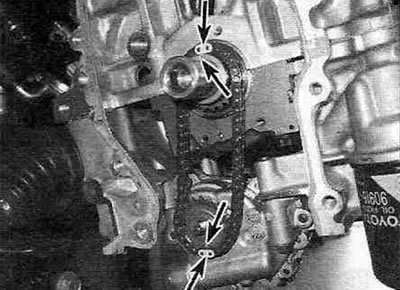

Obrázok 14.9. Nainštalujte hnaciu reťaz olejového čerpadla zarovnaním natretých článkov so značkami na ozubených kolesách.
10. Utiahnite upevňovaciu skrutku spodného ozubeného kolesa na predpísaný krútiaci moment.
11. Zostávajúce komponenty nainštalujte v opačnom poradí, ako boli odstránené.
12. Doplňte olej, naštartujte motor, skontrolujte tlak oleja a uistite sa, že nedochádza k únikom.
