Hlava valcov
Poznámka: Pred začatím postupu nechajte motor úplne vychladnúť.
Odstránenie
1. Uvoľnite tlak v palivovom systéme (pozri kapitolu 4A), potom odpojte kábel od záporného pólu batérie.
2. Vypustite chladiacu kvapalinu (pozri kapitolu 1A).
3. Odstráňte hnací remeň alternátora a alternátor (pozri kapitolu 5).
4. Odstráňte kryt ventilov (pozri odsek 4).
5. Demontujte škrtiacu klapku, vstrekovače a palivovú koľajnicu (pozri kapitolu 4A).
6. Demontujte sacie potrubie (pozri odsek 8).
7. Demontujte výfukové potrubie (pozri odsek 9).
8. Demontujte rozvodovú reťaz a ozubené kolesá vačkového hriadeľa (pozri odsek 6).
9. Demontujte vačkové hriadele a zdvíhače ventilov (pozri odsek 7).
10. Demontujte regulačný ventil časovania ventilov (pozri obrázok 5,a).
11. Označte a odpojte hadice chladiacej kvapaliny a konektory káblov od hlavy valcov (pozri obrázok 10.11).

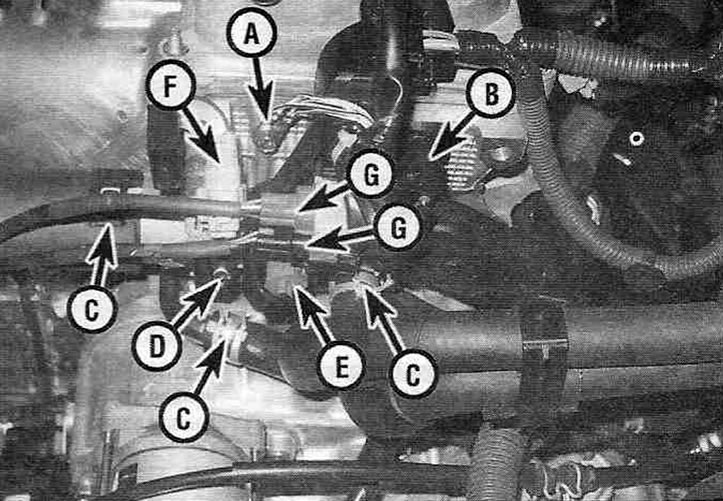

Obrázok 10.11. Od hlavy valcov na strane vodiča odpojte nasledujúce komponenty a odložte káblový zväzok nabok:
A - Uzemňovací vodič;
B - Snímač polohy vačkového hriadeľa;
C - Hadice chladiaceho systému;
D - Senzor tlaku oleja;
E - Snímač teploty chladiacej kvapaliny;
F - Odrušovač;
G - Konektor kyslíkového senzora.
12. Pomocou 10 mm hex hlavu-a-crank bit, uvoľnite hlavy valca montážne skrutky, takže 1/4 zase v jednej prejsť, kým sa nebudú zase preč so silou ruky. Uvoľnite skrutky v opačnom poradí, ako je znázornené na obrázku 10.24, aby sa zabránilo deformácii spojovacej plochy a vzniku trhlín na telese hlavy.
13. Opatrne zdvihnite priamo nahor a vyberte hlavu z bloku valcov. Ak je hlava prilepená k bloku, veľmi opatrne ju vypáčte pomocou špeciálne určených vyčnievajúcich výstupkov na strane prevodovky, pričom dávajte pozor, aby ste nepoškodili dosadacie plochy hlavy a bloku (pozri obrázok 10.13).

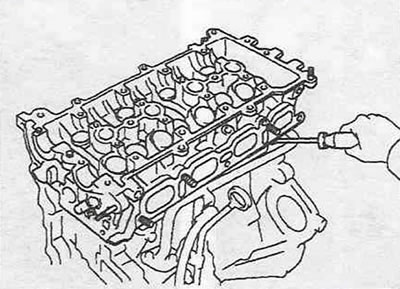

Obrázok 10.13. Ak je hlava prilepená k bloku, opatrne ju odtlačte od bloku pomocou vyčnievajúcich výstupkov na strane prevodovky.
14. Odstráňte všetky zostávajúce vonkajšie časti a pripravte hlavu na dôkladné vyčistenie a kontrolu.
Inštalácia
15. Pred inštaláciou hlavy dôkladne očistite povrch bloku a konektora hlavy.
16. Pomocou mäkkej škrabky odstráňte zvyšky starého tesnenia a usadeniny uhlíka (pozri obrázok 10.16), potom utrite spojovacie povrchy handričkou namočenou v riedidle laku alebo acetóne.

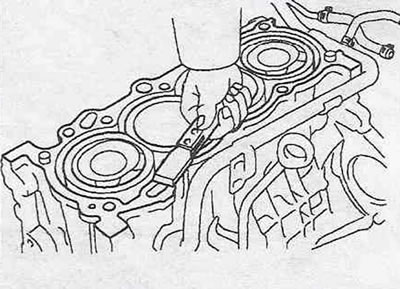

Obrázok 10.16. Opatrne odstráňte všetky zvyšné staré tesnenia a tmel z dosadacích plôch hlavy valcov a bloku valcov.
Ak po nainštalovaní hlavy zostane na dosadacích plochách olej, povedie to k nerovnomernému stlačeniu tesnenia a spôsobí netesnosti a prehorenie. Pri práci s blokom vyložte valce čistou handričkou, aby ste zabránili vniknutiu nečistôt do nich. Na čistenie valcov a kanálov bloku použite stlačený vzduch alebo vysávač.
17. Skontrolujte povrchy hlavy a bloku konektorov, či nie sú prerezávky, hlboké škrabance alebo iné poškodenia. Ak je poškodenie menšie, dá sa odstrániť pilníkom. Vážne poškodenie je možné opraviť iba v špecializovanej dielni brúsením.
18. Pomocou kohútika vhodnej veľkosti narežte závity v otvoroch pre montážne skrutky v hlave valcov a potom otvory vyčistite stlačeným vzduchom alebo vysávačom.
Pozor! Pri práci so stlačeným vzduchom noste ochrannú masku alebo ochranné okuliare.
19. Drôtenou kefou očistite závity montážnych skrutiek od hrdze. Nečistoty, hrdza, tmel a poškodené závity môžu spôsobiť nesprávny uťahovací moment.
20. Nainštalujte späť všetky diely, ktoré boli odstránené z hlavy valcov.
21. Umiestnite nové tesnenie a zarovnajte príslušné otvory s montážnymi kolíkmi na povrchu bloku (pozri obrázok 10.21,a), potom naneste tmel RTV na rohy tesnenia, ako je znázornené na obrázku 10.21,b.

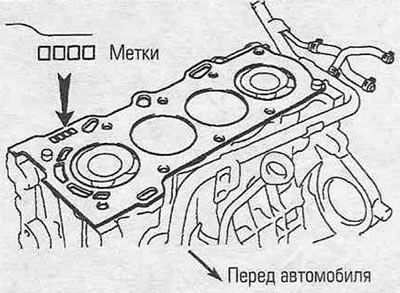

Obrázok 10.21,a. Umiestnite tesnenie na blok valcov a zarovnajte ho s vodiacimi čapmi tak, aby značky smerovali von.

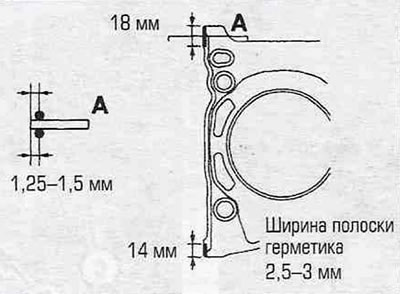

Obrázok 10.21,b. Naneste tmel RTV na oblasti tesnenia hlavy valcov, ako je znázornené.
22. Dávajte pozor, aby ste nepohli tesnením, a opatrne nainštalujte hlavu na blok valcov.
23. Pred utiahnutím namažte závitové časti skrutiek hlavy tenkou vrstvou motorového oleja.
24. Nainštalujte skrutky na ich miesto a utiahnite ich rukou. Utiahnite skrutky hlavy valcov na predpísaný krútiaci moment, pričom presne dodržiavajte odporúčané poradie uťahovania (pozri obrázok 10.24).

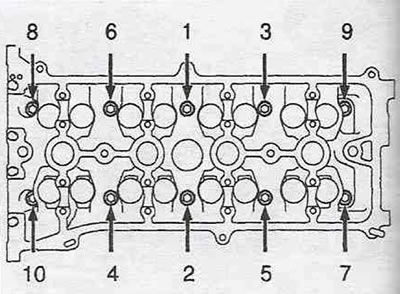

Obrázok 10.24. Poradie uťahovania skrutiek hlavy valcov.
25. Inštalácia zostávajúcich komponentov sa vykonáva opačným postupom.
26. Skontrolujte a v prípade potreby upravte vôle v mechanizme pohonu ventilu (pozri kapitolu 1A).
27. Vymeňte motorový olej a olejový filter (pozri kapitolu 1A).
28. Naplňte chladiaci systém (pozri kapitolu 1A), naštartujte motor a skontrolujte, či nedochádza k únikom.
