Remenica/tlmič kľukového hriadeľa
1. Odstráňte záporný pól batérie.
2. Odstráňte remeň pohonu príslušenstva (pozri kapitolu 1A).
3. Zatiahnite parkovaciu brzdu a presuňte páku voliča automatickej prevodovky do polohy Park alebo páku voliča manuálnej prevodovky do štvrtého prevodového stupňa, potom uvoľnite upevňovacie matice na pravom prednom kolese. Zdvihnite prednú časť vozidla a podoprite ju bezpečnostnými stojanmi. Odstráňte pravé predné koleso a blatník z pravého predného podbehu kolesa.
4. Uvoľnite upevňovaciu skrutku remenice kľukového hriadeľa. Na tento účel budete možno potrebovať dobrú predlžovaciu tyč, pretože skrutka je veľmi pevne utiahnutá (pozri obrázok 11.4).
Publikácia je pretlačená z webového portálu [www.toyotaman.ru]

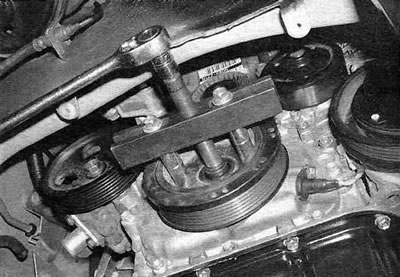

Obrázok 11.4. Aby ste zabránili otáčaniu remenice kľukového hriadeľa pri uvoľňovaní jej montážnej skrutky, môžete použiť sťahovák s niekoľkými rozperami a nainštalovať ho na náboj remenice kľukového hriadeľa.
Aby ste zabránili otáčaniu remenice kľukového hriadeľa pri uvoľňovaní jej montážnej skrutky, môžete použiť sťahovák s niekoľkými rozperami a nainštalovať ho na náboj remenice kľukového hriadeľa. Pred inštaláciou sťahováka nasaďte objímkovú hlavu na upevňovaciu skrutku remenice, potom vložte predĺženie do stredového otvoru sťahováka a pripojte ho k hlave.
5. Po zaskrutkovaní sťahovacích skrutiek do náboja kľukového hriadeľa vyberte remenicu z kľukového hriadeľa (pozri obrázok 11.5).

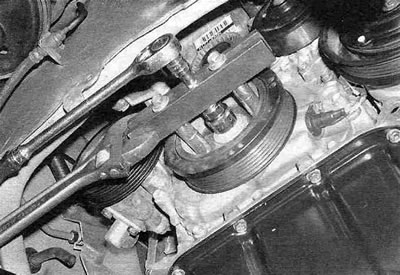

Obrázok 11.5. Znovu nainštalujte sťahovák, tentoraz s centrálnou skrutkou, na náboj remenice kľukového hriadeľa a vyberte remenicu.
Poznámka: V závislosti od typu sťahováka bude možno potrebné zdvihnúť motor, odstrániť pravý držiak motora a potom motor spustiť, aby ste uvoľnili miesto na inštaláciu sťahováka.
POZOR. Nepoužívajte trojčeľusťový sťahovák, pretože by mohol poškodiť zostavu remenice kľukového hriadeľa/tlmiča.
6. Ak chcete nainštalovať remenicu, umiestnite ju na kľukový hriadeľ a posuňte ju čo najďalej pozdĺž kľukového hriadeľa. Potom pomocou objímky alebo kusu kovovej rúry s vhodným priemerom zatlačte remenicu na miesto tak, aby sa drážka remenice zarovnala s perom kľukového hriadeľa (pozri obrázok 11.6).

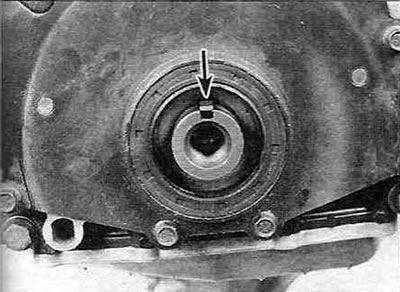

Obrázok 11.6. Zarovnajte drážku pre pero na remenici kľukového hriadeľa s perom na kľukovom hriadeli (znázornené šípkou).
Na pritlačenie remenice na kľukový hriadeľ môžete použiť aj jej montážnu skrutku.
7. Utiahnite upevňovaciu skrutku remenice kľukového hriadeľa na predpísaný krútiaci moment Špecifikácie momentu.
8. Inštalácia zostávajúcich komponentov sa vykonáva v opačnom postupe ako pri demontáži.
