Разборка блока цилиндров

  • Главная
  • Camry
  • Камри Виста V40 (1994-1998)
  • Силовой агрегат
  • Капитальный ремонт
0

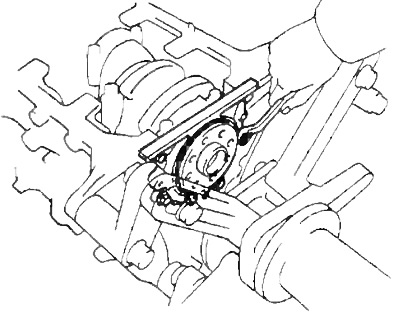

1. Отверните шесть болтов и снимите держатель заднего сальника и прокладку.



2. Снимите масляные форсунки.

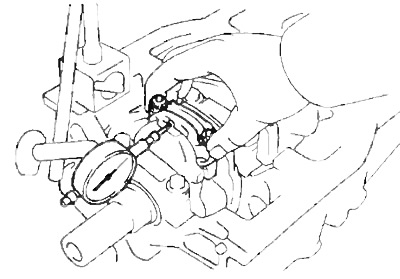

3. Провесьте величину осевого зазора шатунного подшипника часовым индикатором, перемещая шатун вперед-назад по шатунной шейке коленчатого вала.

Стандартный осевой зазор:
  • 3S-FE, 4S-FE — 0,16 - 0,312 мм
  • ЗС-Т — 0,08 - 0,300 мм

Максимальный осевой зазор:
  • 3S-FE, 4S-FE — 0,35 мм
  • ЗС-Т — 0,40 мм

Если осевой зазор больше максимально допустимого, замените шатун в сборе. При необходимости замените коленчатый вал.



4. Снимите крышку шатуна и проверьте радиальный зазор шатунного подшипника.

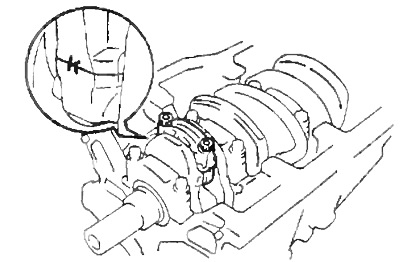

а) Проверьте совмещение меток на шатуне и крышке шатуна, чтобы обеспечить в последующем правильность сборки.


Если метки отсутствуют, то керном нанесите их на крышки и на шатуны.



б) Отверните две гайки крепления нижней крышки шатуна.

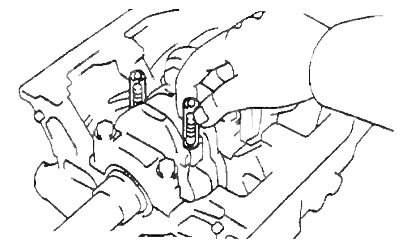

в) Молотком с пластиковой головкой слегка постучите по шатунным болтам и освободите нижнюю крышку шатуна.

Примечание: нижняя половина вкладыша должна остаться в крышке шатуна.


г) Наденьте на выступающие концы болтов кусочки шланга для предотвращения повреждения поверхности шатунной шейки.



д) Очистите шатунную шейку и вкладыши.


е) Проверьте поверхности шатунной шейки и вкладыша на предмет наличия точечной коррозии и царапин. При наличии рисок и задиров замените вкладыши. При необходимости перешлифуйте шейки или замените коленчатый вал.

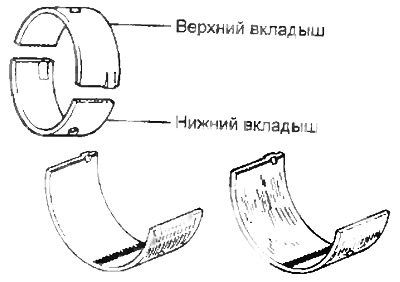

Примечание: не перепутайте верхний и нижний вкладыши подшипников.

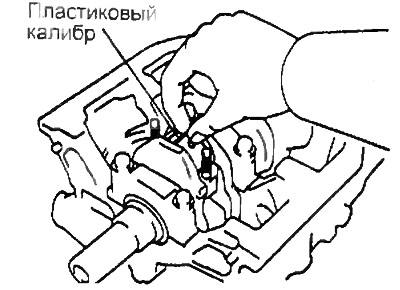

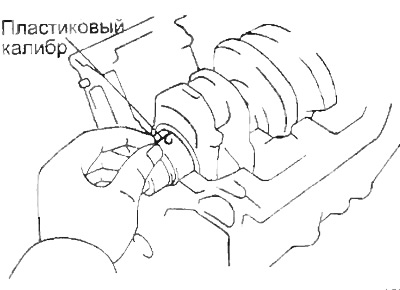

ж) Установите пластиковый калибр для измерения зазоров в подшипниках скольжения поперёк шатунной шейки.

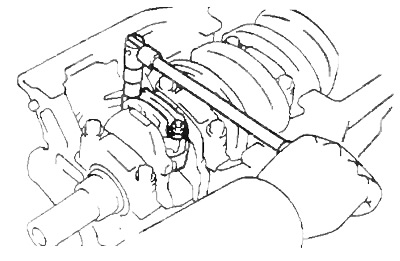

з) Установите нижнюю крышку шатуна, совместив установочные метки.


Момент затяжки:

3S-FE, 4S-FE:
  • 1- й этап — 25 Нм
  • 2- й этап — довернуть на 90°

4S-FE — 54 Нм

ЗС-Т — 66 Нм

Примечание:
  • Не вращайте коленчатый вал.
  • Нанесите немного масла на резьбу болтов и под гайки перед их установкой.


и) Снимите нижнюю крышку шатуна, отвернув гайки.

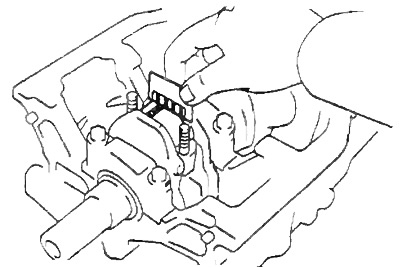

к) Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину зазора шатунного вкладыша.



Зазор шатунного вкладыша:

3S-FE
  • номинальный — 0,024 - 0,055 мм
  • ремонтный (0,25 — 0,025 - 0,089 мм
  • максимальный — 0,08 мм

4S-FE:
  • номинальный — 0,024 - 0,055 мм
  • ремонтный (0,25 — 0,023- 0,069 мм
  • максимальный — 0,08 мм

ЗС-Т:
  • номинальный — 0,042 - 0,066 мм
  • ремонтный (0,25) — 0,043 - 0,089 мм
  • максимальный — 0,10 мм

Если зазор больше максимального, замените подшипники. При необходимости прошлифуйте или замените коленчатый вал.

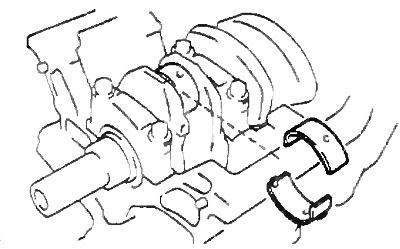

Примечание: при замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы, указанной на крышке подшипника.

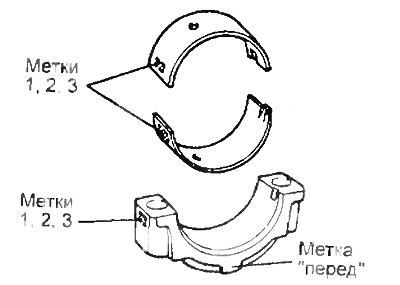

Существуют размерные группы вкладышей, обозначенных "7" "2" "3" для 3S-FE, 4S-FE и "1", "2", "3", "4", "5" для двигателя ЗС-Т.


При этом выступ (метка «перед») на крышке шатуна должен быть направлен к передней части двигателя (в сторону, противоположную отбору мощности).

Номинальные размеры вкладышей по их толщине:

3S-E:
  • метка "1" — 1,484 - 1,488 мм
  • метка "2" — 1,488 - 1,492 мм
  • метка "3" — 1,492 -1,496 мм

4S-E:
  • метка "1" — 1,484 - 1,488 мм
  • метка "2" — 1,488 - 1,492 мм
  • метка "3" — 1,492 - 1,496 мм

ЗС-Т:
  • метка "4" — 1,485- 1,489 мм
  • метка "5" — 1.489 - 1,493 мм

Ремонтный размеры вкладышей — 1,600- 1,610 мм



л) Удалите остатки калибровочной проволоки с рабочих поверхностей шейки и вкладыша.

5. Снимите поршень и шатун в сборе.

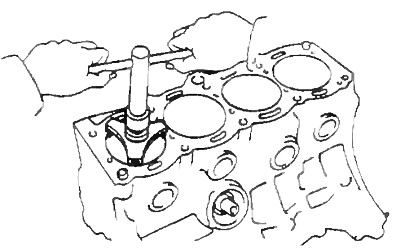

а) Развёрткой удалите нагар с верхней части цилиндра, как показано на рисунке.



б) Закройте шатунные болты отрезками шлангов для предохранения коленчатого вала от повреждения.

в) Извлеките поршень в сборе с шатуном и верхним вкладышем подшипника через верхнюю часть блока цилиндров.

Примечание:
  • Держите подшипники, шатун и крышку вместе.
  • Расположите поршни в сборе с шатунами и вкладышами в определённом порядке.

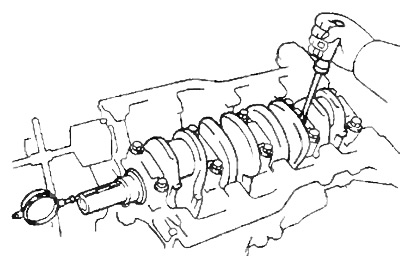

6. Индикатором измерьте осевой зазор коленчатого вала, перемещая последний "назад-вперёд" с помощью отвертки.



Стандартный осевой зазор:
  • 3S-FE, 4S-FE — 0,020 - 0,022 мм
  • ЗС-Т — 0,040 - 0,240 мм

Максимальный осевой зазор — 0,30 мм

Если осевой зазор больше максимально допустимого, замените упорные полукольца.

Толщина упорных полуколец:

3S-FE, 4S-FE — 2,44 - 2,49 мм

ЗС-Т:
  • номинальная — 2,680 - 2,730 мм
  • ремонтная (0,125) — 2,743 - 2,793 мм
  • ремонтная (0,250) — 2,805 - 2,855 мм

7. Снимите крышки коренных подшипников и проверьте радиальные масляные зазоры.

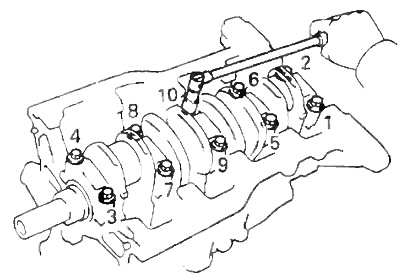

а) Равномерно ослабьте и отверните болты крышек коренных подшипников в несколько проходов, как показано на рисунке.

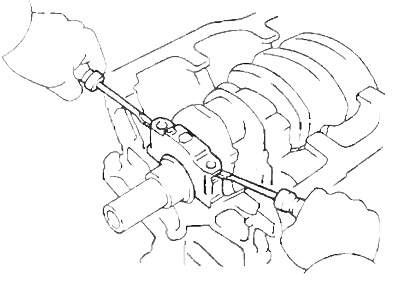

б) Покачивая вывернутые болты в отверстиях крышек коренных подшипников, отделите и снимите крышки вместе с нижними вкладышами и нижними упорными полукольцами (последние установлены только в зоне коренного подшипника №3).

Примечание:
  • Держите крышки коренных подшипников вместе с нижними вкладышами.

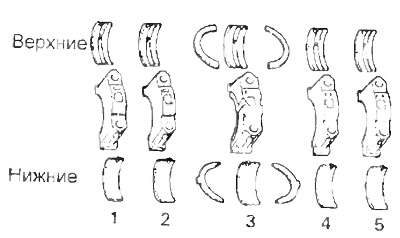

  • Расположите крышки коренных подшипников и упорные полукольца в определённом порядке.




в) Поднимите коленчатый вал.

Примечание: оставьте верхние вкладыши подшипников и верхние упорные полукольца в блоке цилиндров.


г) Очистите каждую коренную шейку и вкладыши.

д) Проверьте поверхность каждой коренной шейки и вкладышей на предмет наличия точечной коррозии и царапин.

Если шейка или вкладыш повреждены, замените вкладыши. При необходимости перешлифуйте или замените коленчатый вал.

е) Уложите коленчатый вал в блок цилиндров.

ж) Положите пластиковый калибр для измерения зазоров в подшипниках скольжения на каждую коренную шейку.

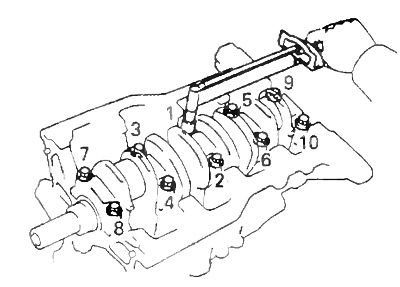

з) Установите крышки коренных подшипников и затяните болты в указанной на рисунке последовательности.

Момент затяжки:
  • 3S-FE, 4S-FE — 59 Нм
  • ЗС-Т — 103 Нм

Примечание: не вращайте коленчатый вал.




и) Снимите крышки коренных подшипников с нижними вкладышами и упорные полукольца (последние установлены только в зоне коренного подшипника №3).

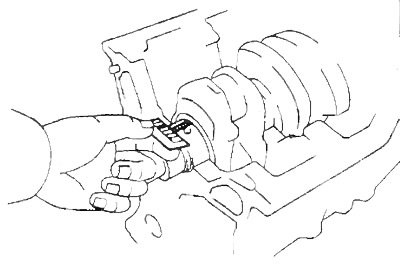

к) Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину радиального зазора.



Зазор в коренном подшипнике:

3S-FE, 4S-FE:

подшипник №3
  • стандартный — 0,025 - 0,044 мм
  • ремонтный (0,25) — 0,027 - 0,067 мм

остальные
  • стандартный — 0,015 - 0,034 мм
  • ремонтный (0,25) — 0,019 - 0,059 мм

максимальный зазор: 0.080 мм

ЗС-Т:
  • номинальный — 0,034 - 0,065 мм
  • максимальный — 0,100 мм

Если зазор больший чем максимальный, замените подшипники.

Если необходимо, перешлифуйте или замените коленчатый вал.

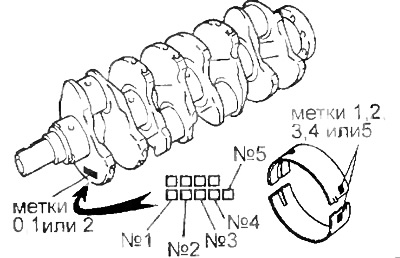

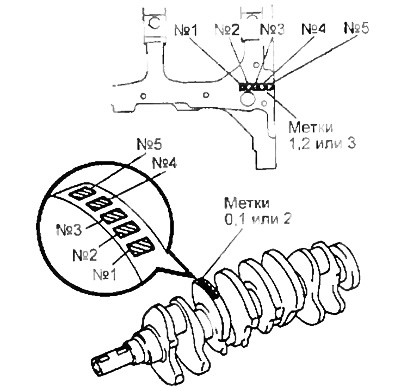

Примечание: при замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы. Если номер размерной группы вкладышей невозможно определить, выберите нужный вкладыш по таблице, путем складывания числа размерной группы блока цилиндров с числом размерной группы коленчатого вала. Существует пять стандартных размерных групп вкладышей, обозначенных "1", "2", "3", "4" и "5" соответственно.

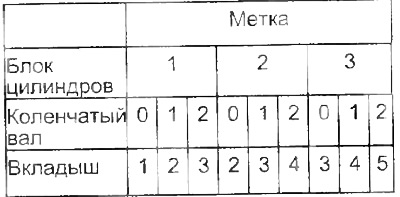

3S-FE, 4S-FE




3C-T




Пример: Метка "2" на блоке цилиндров + метка "1" на коленчатом валу = сумма "3" (необходимого вкладыша №3).

Диаметр постели коренного подшипника блока цилиндров:

3S-FE:
  • метка "1" — 59,020 - 59,026 мм
  • метка "2" — 59,026 - 59,032 мм
  • метка "3" — 59,032 - 59,038 мм
  • ремонтный (0,25) — 59,020 - 59,038 мм

ЗС-Т:
  • метка "1" — 61,000 -61,008 мм метка
  • метка "2" — 61,008 - 61,016 мм метка
  • метка "3" — 61,016-61,024 мм
  • ремонтный (0,25) — 61,000 - 61,024 мм

Диаметр коренной шейки коленчатого вала:

3S-FE:
  • метка "0" — 54,998 - 55,003 мм
  • метка "1" — 54,993 - 54,998 мм
  • метка "2" — 54,988 - 54,993 мм
  • ремонтный (0,25) — 54,745 - 54 755 мм

ЗС-Т
  • любая метка — 56,985 - 57,000 мм
  • ремонтный (0,25) — 56,745 - 56,755 мм

Толщина стенки вкладыша (в центральной части): 3S-FE:

Вкладыш №3
  • метка "1" — 1,992- 1,995 мм
  • метка "2" — 1,995 -1,998 мм
  • метка "3" — 1,998 - 2,001 мм
  • метка "4" — 2,001 - 2,004 мм
  • метка "5" — 2,004 - 2,007 мм
  • ремонтный (0,25) — 2,113 -2,119 мм

Остальные
  • метка "1" — 1,997 - 2,000 мм
  • метка "2" — 2,000 - 2,003 мм
  • метка "3" — 2,003 - 2,006 мм
  • метка "4" — 2,006 - 2,009 мм
  • метка "5" — 2,009 - 2,012 мм
  • ремонтный (0,25) — 2,117-2,123 мм

ЗС-Т:
  • метка "1" — 1,979-1,963 мм
  • метка "2" — 1,963 -1,987 мм
  • метка "3" — 1,987- 1,991 мм
  • ремонтный (0,25) — 2,100 - 2,106 мм

л) Снимите пластиковые калибры.

8. Снимите коленчатый вал.

а) Поднимите коленчатый вал.

б) Извлеките верхние вкладыши коренных подшипников и верхние упорные полукольца из блока цилиндров.

Примечание: уложите коренные подшипники и упорные полукольца в определённом порядке.
