Внимание! Прахът, генериран по време на работа на машината, може да съдържа азбест, който е опасен за здравето. Не използвайте сгъстен въздух, за да го издухате или вдишате. Носете респиратор, когато работите по спирачките. Не почиствайте механизми с разтворители на петролна основа – има специални течности за тази цел.
Предупреждение. Спирачните накладки винаги се сменят като комплект на едната ос - никога не сменяйте накладките само на едното колело.
1. Свалете спирачния диск (вижте параграф 5).
2. Проверете дебелината на фрикционните накладки на спирачните накладки. Ако накладките са износени до дебелина 2 мм или по-малко, челюстите на ръчната спирачка трябва да се сменят.
3. Свалете главината (вижте глава 10).
Забележка: Процедурата за демонтиране и монтаж на спирачните накладки може да се извърши без демонтиране на главината, но ще трябва да работите в ограничено пространство.
4. Промийте спирачния механизъм със специална течност за почистване на спирачни системи (вижте Фигура 16.4).

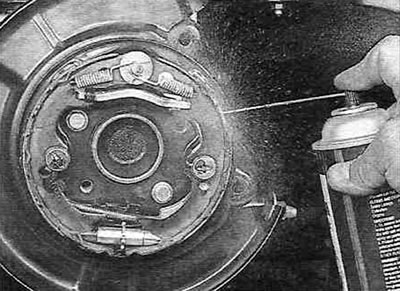

Фигура 16.4. Преди демонтиране, измийте механизма на ръчната спирачка със специална течност за почистване на спирачни системи.
5. Следвайте указанията в илюстрациите 16.5,a-x. Следвайте реда на действията в съответствие с номерирането на илюстрациите.

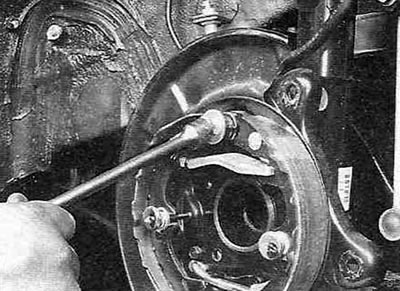

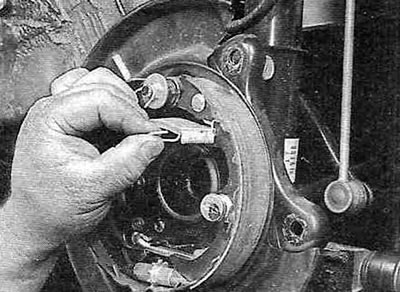

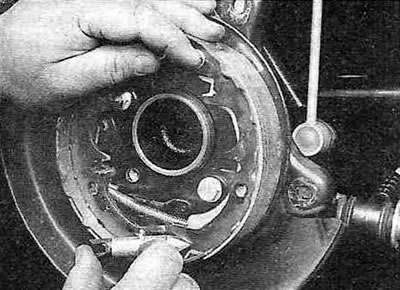

Фигура 16.5,а. Извадете възвратната пружина на задната ръчна спирачна накладка от опорния щифт...

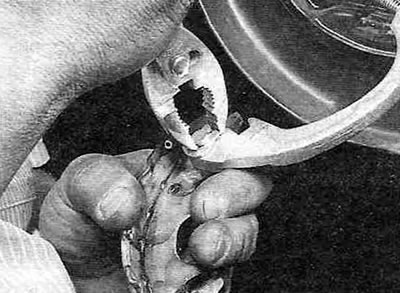

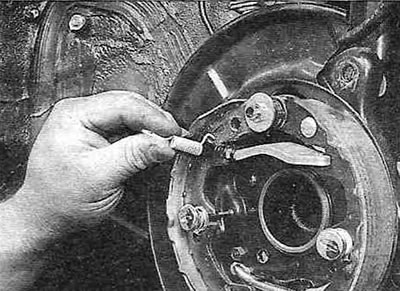

Фигура 16.5, b....и откачете куката на възвратната пружина от задната обувка.
Фигура 16.5, c. Извадете възвратната пружина на предната ръчна спирачна накладка от опорния щифт...

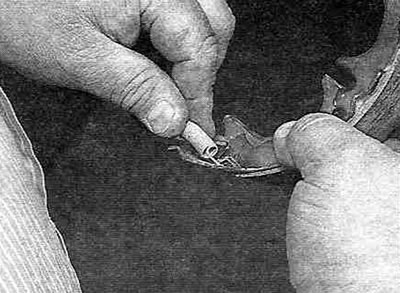

Фигура 16.5, г....и откачете куката на възвратната пружина от предната обувка.

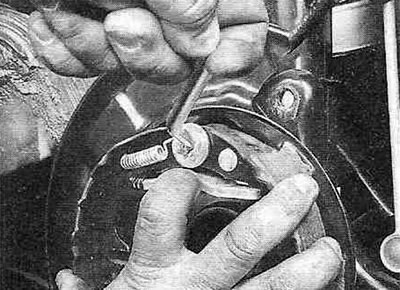

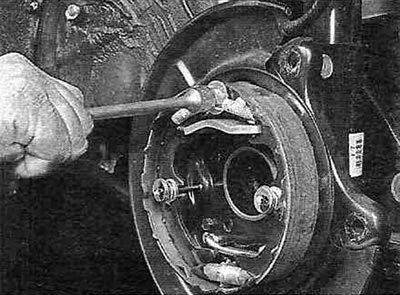

Фигура 16.5,d. Свалете притискащата пружина на задната обувка и извадете щифта.

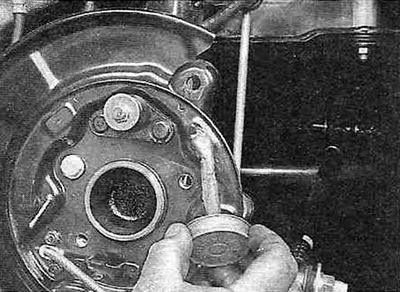

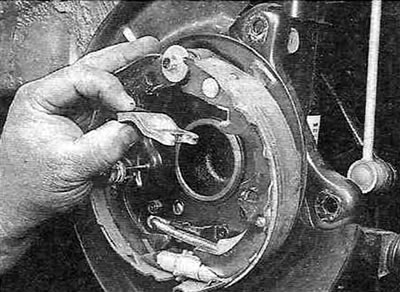

Фигура 16.5,д. Свалете опорната плоча на спирачните накладки.

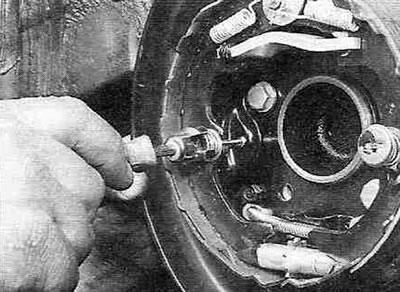

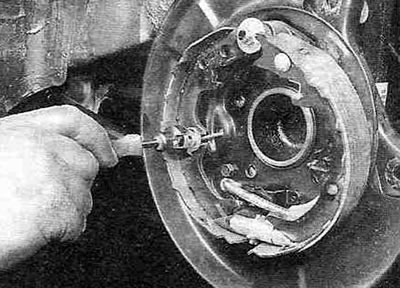

Фигура 16.5, ж. Отстранете притискащата пружина на предната обувка и извадете щифта.

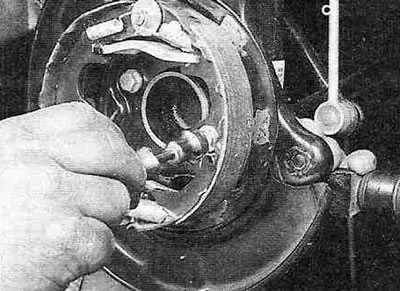

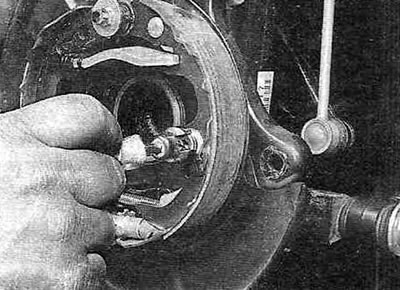

Фигура 16.5,з. Махнете регулатор и стяжную извор на напрежение (на тази илюстрация стяжная пружина не се вижда да; намира се зад регулатора и е свързан и с двете подложки).

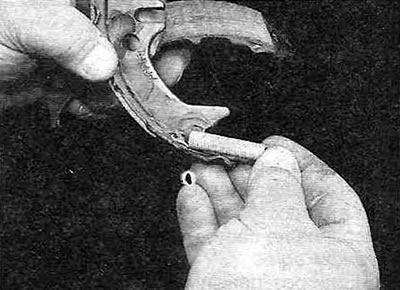

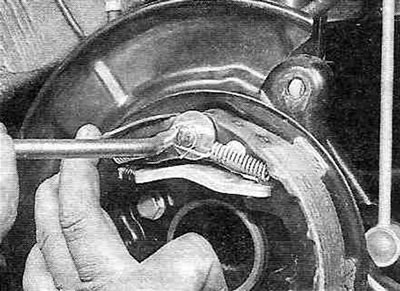

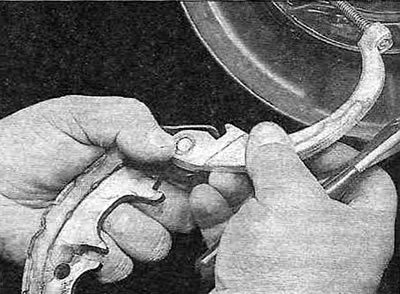

Фигура 16.5, i. Отстранете разделителната шайба-заключваща шайба от шарнирния болт на ръба на задната обувка...

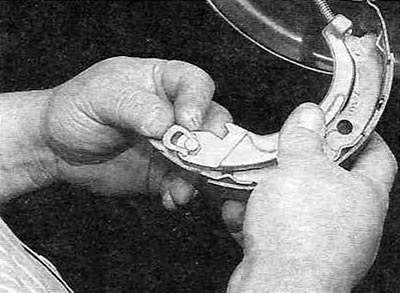

Фигура 16.5,k....и свалете лоста на задвижването на ръчната спирачка от шарнирния болт.
Фигура 16.5,l. Нанесете тънък слой високотемпературна грес върху триещите се повърхности на спирачния щит.
Фигура 16.5, м. Поставете лоста за задвижване на ръчната спирачка върху шарнирния болт и го закрепете с нова разделителна шайба.
Фигура 16.5,n. Прикрепете опъваща пружина към ръба на задната обувка...
Фигура 16.5, около... и ръба на предната обувка.

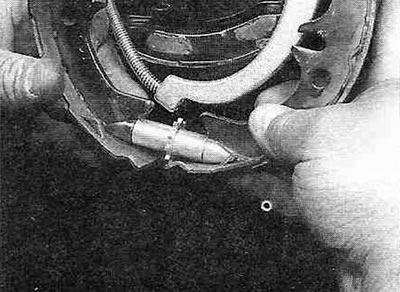

Фигура 16.5, стр. Разделете подложките и монтирайте регулатора. Уверете се, че двата края на регулатора са правилно поставени в съответстващите части на накладките, както е показано.

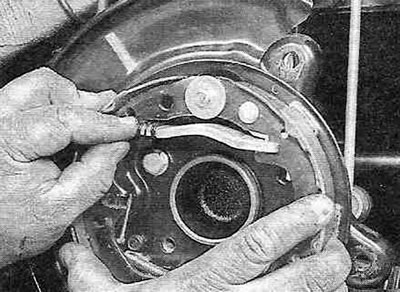

Фигура 16.5, стр. Поставете накладките в работно положение, след което монтирайте опорната плоча между тях и закачете възвратната пружина към предната накладка. Уверете се, че двата края на плочата са правилно поставени в подложките, както е показано.
Фигура 16.5,c. Закачете възвратната пружина на предната обувка към опорния щифт...
Фигура 16.5, т....и закачете възвратната пружина на задната обувка към опорния щифт.
Фигура 16.5, y. Монтирайте пружината за налягане на задната обувка...
Фигура 16.5, f....и пружината за налягане на предната спирачна челюст.

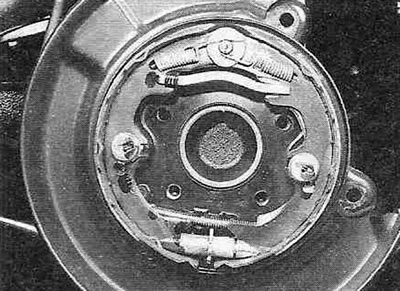

Фигура 16.5,x. Ето как трябва да изглежда ръчната спирачка след сглобяване.
6. Монтирайте спирачния диск. Временно затегнете трите гайки на колелото, за да затегнете колелото.
7. Извадете запушалката от отвора в спирачния диск. Регулирайте хлабината на спирачните накладки, като завъртите тресчотката на регулиращия болт с помощта на специален инструмент или отвертка, докато накладките заключат диска (вижте фигура 5.6,а,б). Завъртете тресчотката назад с осем степени и монтирайте щепсела.
8. Монтирайте скобата на спирачния апарат и спирачния апарат (вижте параграф 4). Затегнете монтажните болтове до въртящия момент, посочен в Спецификациите в тази глава.
