Проверка и регулиране на хлабините на клапаните
Моля, обърнете внимание: Тези модели са оборудвани с въздушни възглавници. Винаги заключвайте SRS системата, когато работите в непосредствена близост до нейните компоненти, за да предотвратите възможността от случайно задействане на въздушните възглавници, което може да доведе до сериозни наранявания (вижте глава 12).
Забележка: За модели преди 1997 г. ще ви е необходим специален инструмент, за да извършите следната процедура, ако регулирате хлабините, без да сваляте разпределителните валове. Алтернатива на това е да се направят корекции чрез премахване на разпределителния вал (разпределителни валове), след като предварително са измерили пролуките (вижте по-долу).
Изпит
1. Разкачете заземяващия (-) извод от акумулатора.
2. Свалете капака на клапаните, както е описано в Глава 2А или 2Б, след това свалете краищата на кабела на свещта и свалете свещите.
3. Поставете буталото на цилиндър № 1 в горната мъртва точка (ГМТ) на хода на компресия, както е описано в глава 2А или 2Б, след това, с помощта на комплект плоски луфтомери, измерете хлабините на клапаните, отбелязани на фигурата (вижте Фигура 35.3, а, б). Запишете резултатите от измерванията, които не отговарят на стандартите Спецификации. Тези бележки ще бъдат полезни по-късно за определяне на дебелината на регулиращите шайби (модели, произведени преди 2000 г) или тласкачи (модели, произведени от 2001 г).

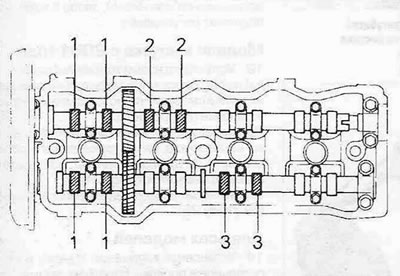

Фигура 35.3,а. Измерване на хлабините в изпускателните клапани на цилиндри № 1 и № 3 и всмукателните клапани на цилиндри № 1 и № 2. Процедурата за измерване на хлабините е еднаква за всички модели.

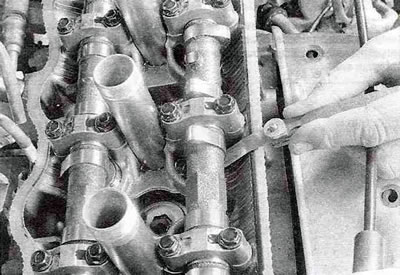

Фигура 35.3, b. Проверете хлабините за всеки клапан, като използвате плосък луфметър с подходяща дебелина - ако хлабината е правилна, луфметърът може да се извади с известно опъване.
4. Завъртете коляновия вал с един пълен оборот, докато маркировките за синхронизация на клапаните се подравнят. Измерете хлабините на останалите клапани (вижте Фигура 35.3,б и 35.4).

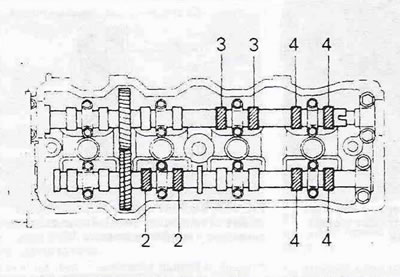

Фигура 35.4. Когато буталото на цилиндър № 4 е в горната мъртва точка на хода на сгъстяване, се измерват хлабините на изпускателните клапани на цилиндри № 2 и № 4 и всмукателните клапани на цилиндри № 3 и № 4.
Корекция
Забележка: При модели, произведени преди 2000 г., се използват специални регулиращи шайби за регулиране на хлабината, които са монтирани в горната част на повдигача на клапана. При модели, произведени след 2001 г., хлабината се определя от дебелината на дъното на чашката на буталото.
Модели, произведени преди 2000 г
5. Ако размерът на празнината не съответства на посочения в Спецификации, трябва да се коригира. Чрез завъртане на шайбата на коляновия вал, настройте разпределителния вал така, че работната издатина на гърбицата над регулирания клапан да е насочена нагоре спрямо регулиращата шайба.

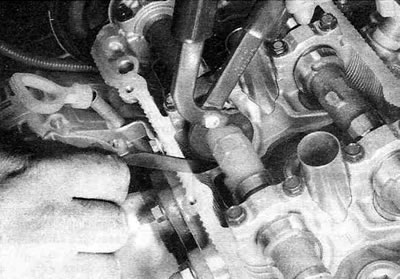

6. Завъртете прореза в горната част на буталото към себе си, за да осигурите достъп до регулиращата шайба, след което монтирайте инструмента (клещи), както е показано на фигурата (вижте Фигура 35.6,а), компресирайте ги срещу силата на пружината на клапана. Докато държите клапана отворен по този начин, монтирайте задържащото "краче". Отстранете регулиращата шайба с помощта на малка отвертка, магнит или пинсети (клещи с остър връх) (вижте Фигура 35.6, a-c).
Фигура 35.6,а. Монтирайте затягащото устройство и, стисвайки дръжките, натиснете тласкача и след това го фиксирайте така, че регулиращата шайба да може да се издърпа.

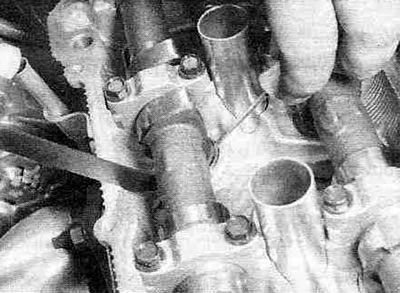

Фигура 35.6, б. След като закрепите тласкача със специално устройство, отстранете регулиращата шайба с помощта на малка отвертка или...

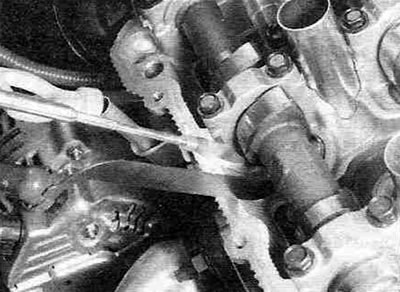

Фигура 35.6, в... пинсети (клещи с остър връх) или магнит, както е показано на картинката.
Модели, произвеждани от 2001 г
7. В случай на несъответствие между размерите на празнините и посочените в Спецификации, махнете един или (ако е необходимо] два разпределителен вал (вижте глава 2Б).
За всички модели
8. Измерете дебелината на старата регулираща шайба или повдигач с микрометър (вижте Фигура 35.8, а, б).

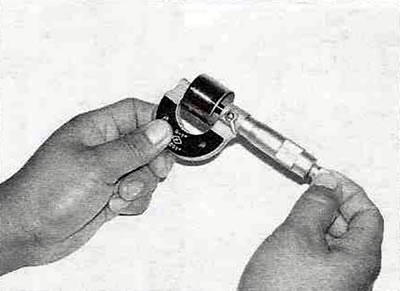

Фигура 35.8,а. Измерете дебелината на регулиращата шайба с помощта на микрометър (модели, произведени преди 2000 г).

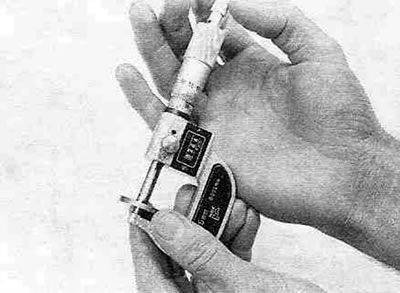

Фигура 35.8, b. Измерете дебелината на основата на повдигача с помощта на микрометър (модели, произведени от 2001 г).
За да изчислите правилната дебелина на новата подложка, използвайте формулата:
N = T + (A - V), където:
- N е дебелината на новата шайба или дъното на повдигача,
- T е дебелината на старата шайба или дъното на тласкача,
- A е стойността на измерената празнина,
- V е необходимата стойност на хлабината (вземете от Спецификациите).
9. Изберете нова регулираща шайба или повдигач въз основа на дебелината, която е най-близка до стойността, изчислена с помощта на предоставената формула. Дебелините на регулиращите шайби с различни номера са дадени в таблицата. За модели, произведени след 2001 г., дебелините на основата на повдигача според техния номер са дадени в следващата таблица.
Забележка: При смяна на регулиращите шайби е допустимо да се монтират (пермутация) стари шайби - след измерване на дебелината им с микрометър. Преинсталирането на стари повдигачи не е разрешено поради износване на стените им.
Модели, произведени преди 2000 г
10. Инсталирайте устройството, както е описано в стъпка 6 (вижте Фигура 35.3,а), след това, като натиснете и фиксирате тласкача, инсталирайте новия (или подходящ стар) регулираща шайба. Измерете разстоянието с луфтокошар, за да се уверите, че изчисленията са правилни.
Материалът е препечатан от онлайн ресурс: ToyotaMan
11. Повторете тази процедура за всички останали клапани, чийто хлабина трябва да се регулира.
Модели, произвеждани от 2001 г
12. Инсталиране на нов тласкач (повдигачи) на местата им, след миене ги една и съща смазани, че е използвана при инсталиране на разпределителен вал.
Забележка: Нанесете тънък слой грес върху горната част на повдигача, където той е в контакт със стеблото на клапана, работната повърхност и страничната повърхност на повдигача.
13. Монтирайте разпределителния вал (разпределителни валове) (вижте глава 2Б).
За всички модели
14. Монтирайте капака на клапаните и всичко останало в обратен ред на демонтиране.
Таблица с дебелини на регулиращи шайби (модели, произведени преди 2000 г)
| Номер на шайбата | Дебелина мм (инчове) | Номер на шайбата | Дебелина мм (инчове) |
| 1 | 2,500 (0,0984) | 10 | 2,950 (0,1161) |
| 2 | 2,550 (0,1004) | 11 | 3,000 (0,1181) |
| 3 | 2,600 (0,1024) | 12 | 3,050 (0,1201) |
| 4 | 2,650 (0,1043) | 13 | 3,100 (0,1220) |
| 5 | 2,700 (0,1063) | 14 | 3,150 (0,12401 |
| 6 | 2,750 (0,1083) | 15 | 3,200 (0,1260] |
| 7 | 2,800 (0,1102) | 16 | 3,250 (0,1280) |
| 8 | 2,850 (0,1122) | 17 | 3,300 (0,1299) |
| 9 | 2,900 (0,1142) |
Таблица с дебелини на дъното на повдигача (модели, произведени от 2001 г)
| Номер на тласкача | Дебелина мм (инчове) | Номер на тласкача | Дебелина мм (инчове) | Номер на тласкача | Дебелина мм (инчове) |
| 06 | 5,060 (0,1992) | 30 | 5,300 (0,2087) | 54 | 5,540 (0,2181) |
| 08 | 5,080 (0,2000) | 32 | 5,320 (0,2094) | 56 | 5,560 (0,2189) |
| 10 | 5,100 (0,2008) | 34 | 5,340 (0,2102) | 58 | 5,580 (0,2197) |
| 12 | 5,120 (0,2016) | 36 | 5,360 (0,2110) | 60 | 5,600 (0,2205] |
| 14 | 5,140 (0,2024) | 38 | 5,380 (0,2128) | 62 | 5,620 (0,2213) |
| 16 | 5,160 (0,2031) | 40 | 5,400 (0,2126) | 64 | 5,640 (0,2220) |
| 18 | 5,180 (0,2039) | 42 | 5,420 (0,2134) | 66 | 5,660 (0,2228) |
| 20 | 5,200 (0,2047) | 44 | 5,440 (0,2142) | 68 | 5,680 (0,2236) |
| 22 | 5,220 (0,2055) | 46 | 5,460 (0,2150) | 70 | 5,700 (0,2244) |
| 24 | 5,240 (0,2063) | 48 | 5,480 (0,2157) | 72 | 5,720 (0,2252) |
| 26 | 5,260 (0,2071) | 50 | 5,500 (0,2165) | 74 | 5.740 (0,2260) |
| 28 | 5,280 (0,2079) | 52 | 5,520 (0,2173) |
