Зареждане на системата [Toyota Duet M100]

Забележка:

• Не работете с автомобила, преди системата да е заредена, в противен случай компресорът на климатика ще се повреди (поради липса на смазване).
• Вижте фигурата "Зареждане на системата".
• След зареждане оставете двигателя да работи 2 минути при 2000 об./мин.
• След зареждане проверете дали няма течове в системата.

Инсталирайте цилиндъра за зареждане.

Забележка: Когато работите с цилиндъра за зареждане, винаги спазвайте изискванията, описани в неговите инструкции.

a) Напълнете цилиндъра за зареждане с необходимото количество хладилен агент.

• Количество хладилен агент - 400 ±30 g

b) Свържете централния маркуч към цилиндъра за зареждане.

Внимание: Не отваряйте вентилите на блока на манометъра!

c) Отворете вентила на цилиндъра за зареждане.

d) Натиснете сърцевината на клапана, разположена отстрани на манометъра, и изпуснете въздух от централния маркуч.

Проверка на херметичността на системата

1. Отворете вентила за високо налягане на манометъра и заредете системата с хладилен агент.

2. Когато налягането от страната на ниското налягане достигне 100 kPa, затворете вентила за високо налягане.

3. Проверете херметичността на системата с детектор за течове.

Ако се открият течове след ремонта, повторете процедурата за вакуумиране.

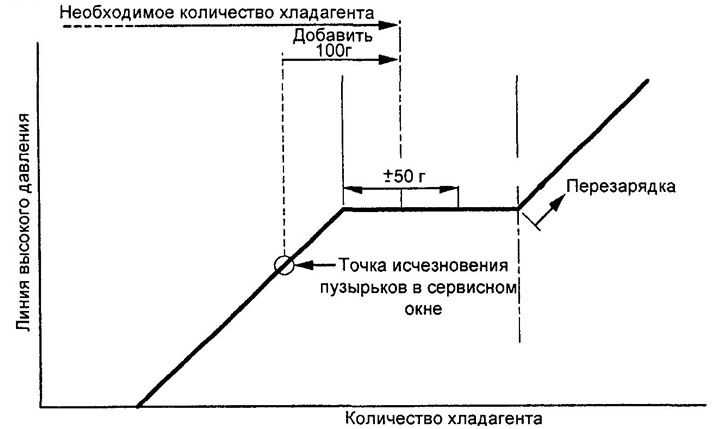

Допълване на хладилен агент

Добавете хладилен агент към системата. След като проверите за течове, добавете хладилен агент до необходимото ниво.

Внимание:

• Никога не зареждайте системата през страната с високо налягане, докато двигателят работи.
• Не отваряйте вентила за ниско налягане, когато системата се зарежда с течен хладилен агент.

1. Отворете напълно вентила за високо налягане на блока на манометъра.

2. Напълнете напълно системата, след което затворете вентила за високо налягане.

Забележка: Напълно заредена система се обозначава с липсата на мехурчета в сервизния прозорец.

Премахване на блока на манометъра

1. Затворете двата клапана на блока на манометъра.

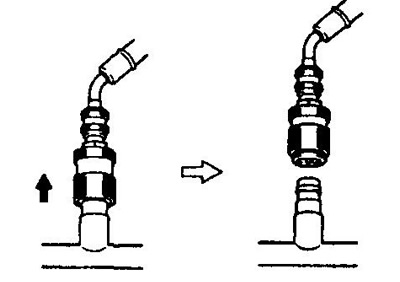

2. Разкачете адаптера за бързо освобождаване от сервизните клапани на линията на охлаждащата течност, както е показано.



3. Монтирайте тапи на сервизните вентили на охладителната система.

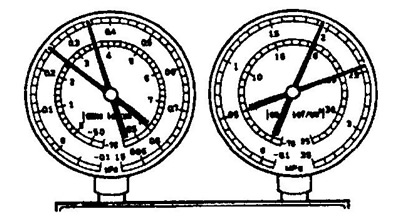

Проверка на системата с блок манометри

1. Свържете блока на манометъра.

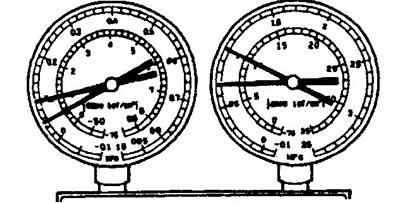

2. Прочетете показанията на манометъра при следните условия.

а) Температурата на въздуха във въздухозаборника е 30 - 35°C.

б) Двигателят работи при 1500 об/мин.

c) Превключвател за управление на скоростта на вентилатора в положение "HI" (висока скорост).



d) Терморегулатор в максимално охлаждащо положение "COOL".



Текстът е взет от посочения уебсайт: ToyotaMan

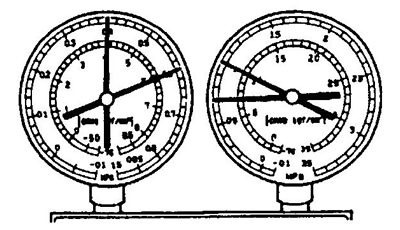

Забележка: Показанията на инструмента може леко да варират в зависимост от температурата на околната среда.

Наличие на вода в системата

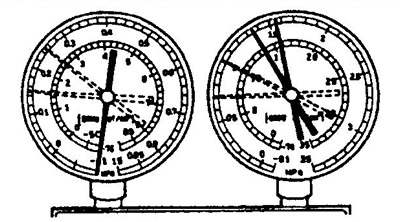

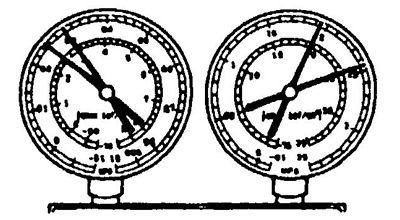

Налягането в линията за ниско налягане се променя от нормално на вакуум (охлаждането работи само периодично, след което спира да работи).



Причина: Водата замръзва в разширителния вентил, спирайки временно цикъла (блокира циркулацията на хладилния агент). След размразяване системата се връща към нормалното.

Решение:

• a) Сменете приемника.
• b) Евакуирайте системата, за да отстраните водата.
• c) Заредете системата с хладилен агент.

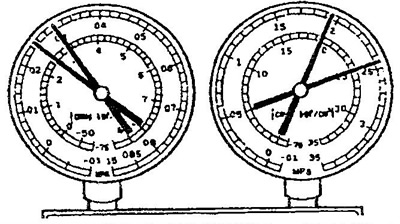

Липса на хладилен агент

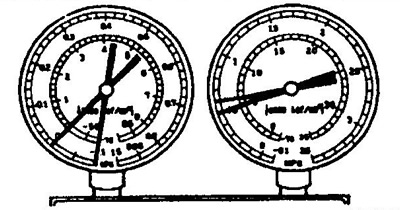

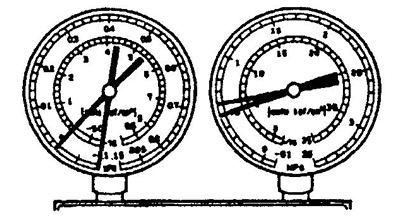

Ниско налягане в цялата система. Недостатъчно охлаждане. Постоянни мехурчета в сервизния прозорец.
