Monitorizarea stării regulatorului

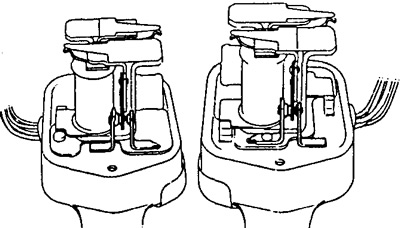

1. Scoateți capacul regulatorului.
2. Verificați starea suprafețelor de contact punctuale (ardere și deteriorare).
Dacă există defecte, înlocuiți regulatorul.
3. Verificați rezistența dintre borne.

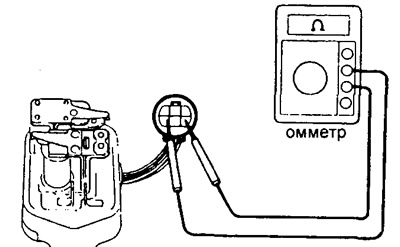

a) Cu ajutorul unui ohmmetru, măsurați rezistența dintre bornele "IG" și HpH
Rezistenţă (regulator de tensiune):
- în repaus - 0 Ohm
- tras în aproximativ - 11 Ohm

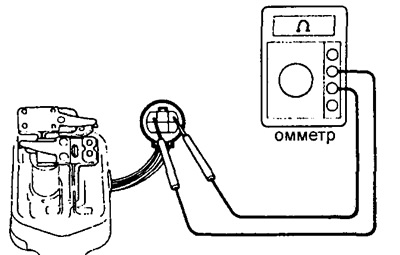

b) Cu ajutorul unui ohmmetru, măsurați rezistența dintre bornele "L" și "E".
Rezistenţă (releu de tensiune):
- în repaus - 0 Ohm
- tras înăuntru, aproximativ 100 Ohm

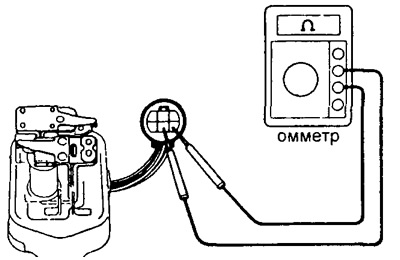

c) Cu ajutorul unui ohmmetru, măsurați rezistența dintre bornele "B" și "E".
Rezistenţă (releu de tensiune):
- în repaus – infinit
- tras în aproximativ - 100 Ohm

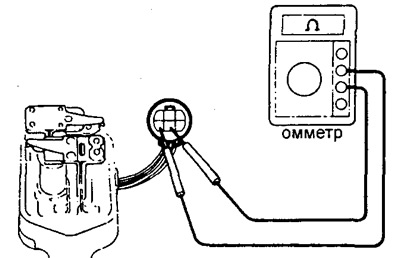

d) Cu ajutorul unui ohmmetru, măsurați rezistența dintre bornele "B" și "L".
Rezistenţă (releu de tensiune):
- în repaus – infinit
- tras în aproximativ - 0 Ohm

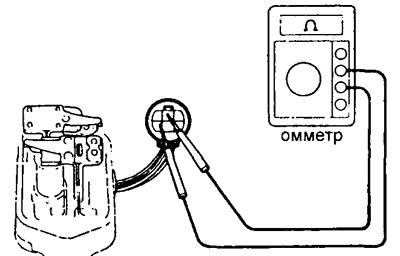

d) Cu ajutorul unui ohmmetru, măsurați rezistența dintre bornele "N" și "E".
- Rezistenta: aproximativ 24 ohmi
4. Reglați regulatorul generatorului.

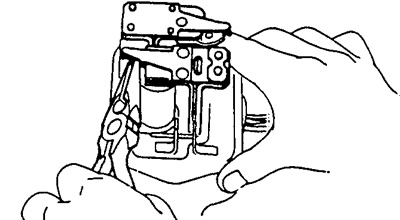

a) Reglați regulatorul de tensiune prin îndoirea pârghiei de reglare a regulatorului.
- Tensiune de reglare - 13,8-14,8 V
b) Reglați releul de tensiune prin îndoirea pârghiei de reglare a releului.
- Tensiune de reglare - 4,0-5,8 V
(Originalul poate fi vizualizat pe site-ul web: Toyotaman.ru)
5. Reinstalați capacul regulatorului.
