Садржај: Носачи мотора ↓ Замена ↓
Носачи мотора
Провера
1. Носачи мотора не отказују често, међутим, када се то деси, оштећени или поломљени носач треба што пре заменити, јер ће то повећати оптерећење на компоненте мењача, што ће неизбежно довести до превременог хабања или квара.
2. Током прегледа, мотор мора бити окачен како би се растеретили носачи.
3. Подигните возило и ослоните га на сигурносне постоља. Скините поклопце мотора (ако их има). Поставите дизалицу испод картера мотора и ставите комад дрвета између главе дизалице и картера, водећи рачуна да дрво не доспе испод чепа за испуштање уља из картера. Пажљиво подигните мотор довољно да бисте уклонили терет са носача.
Опрез! Не стојте испод возила које је подупрто искључиво дизалицом.
4. Проверите гумене потпорне јастучиће да ли имају пукотине, одвајање од металних делова, слегање или распадање гуме тако што ћете их нежно љуљати снажним одвијачем или монтажном лопатицом, проверите да ли има хабања и зазора између носећих делова.
5. Тамо где то није могуће, нека помоћник љуља мотор напред-назад и с једне на другу страну док посматра носаче. Ако дође до хабања, луфт ће бити очигледан. Ако се не пронађу никакви недостаци, проверите затегнутост носача помоћу обртног кључа где је то могуће. Замените оштећене делове као што је описано у наставку.
6. Нанесите заштитни премаз на гумене подлоге носача како бисте успорили распадање гуме.
Замена
7. Искључите негативни кабл акумулатора, подигните возило и ослоните га на дизалице (ако већ није урађено). Подигните мотор као што је описано у кораку. 3.
Десна подршка
8. Радећи испод возила, отпустите навртку која причвршћује десни носач мотора (видети слику 16.8).

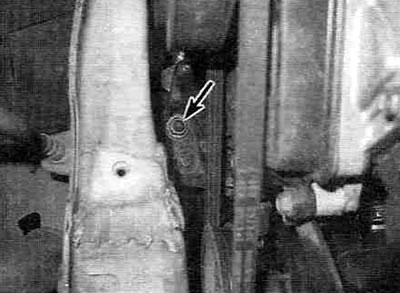

Слика 16.8. Спустите се испод возила и одврните навртку која причвршћује десни носач мотора.
9. Одврните навртке и вијке који причвршћују десни носач мотора одозго (у моторном простору) (видети слику 16.9).

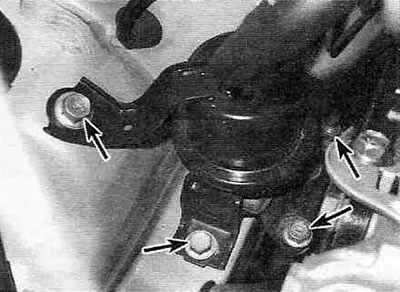

Слика 16.3. Отпустите вијке/навртке који причвршћују десни носач мотора (у моторном простору) (приказано стрелицама).
Ако је возило опремљено ABS-ом (системом против блокирања кочница), да бисте приступили десном носачу, прво морате уклонити ABS хидраулични модулатор и носач који га монтира на мотор (видети поглавље 9).
10. Уклоните десни носач са возила.
11. Инсталација новог носача и све остале радње се изводе обрнутим редоследом од уклањања. Пре монтаже, подмажите навојне делове вијака/навртки средством за заптивање и затегните их наведеним обртним моментом (видети Спецификације).
Упозорење. Након уградње ABS хидрауличног модулатора (ако је предвиђен), не заборавите да испустите ваздух из кочионог система (видети поглавље 9).
Предњи и задњи носачи мењача
12. Отпустите вијке који причвршћују предње/задње носаче мењача за попречни носач предњег вешања (видети слику 16.12).

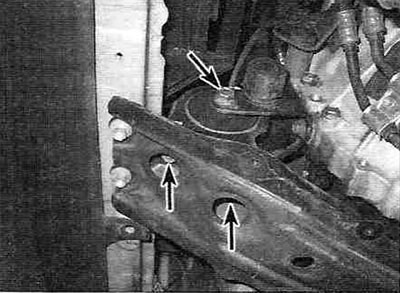

Слика 16.12. Вијци за монтажу носача мењача (приказани стрелицама) - приказан је предњи носач, задњи изгледа исто.
13. Отпустите пролазни вијак који причвршћује предњи (задњи) носач за носач мењача и уклоните носач.
14. Уградња предњег (задњег) носача се врши обрнутим редоследом. Пре монтаже, подмажите навојне делове вијака/навртки средством за заптивање и затегните их наведеним обртним моментом (видети Спецификације).
Леви носач мењача
15. Уклоните кућиште ваздушног филтера (видети поглавље 4А).
16. Одврните вијке и навртке који причвршћују споре на мењач (видети слику 16.16).

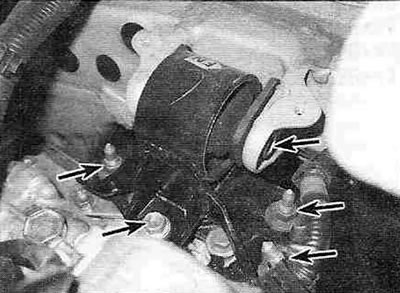

Слика 16.16. Вијци/навртке за причвршћивање левог носача мењача (приказано стрелицама).
17. Одврните пролазни вијак који причвршћује носач за оквир и уклоните носач са возила.
18. Инсталација новог носача се врши обрнутим редоследом. Пре монтаже, подмажите навојне делове вијака/навртки средством за заптивање и затегните их наведеним обртним моментом (видети Спецификације).
