Подешавање пумпе за убризгавање горива [Toyota Dyna Y50]

1. Прелиминарна провера и припрема за тестирање.

а) Тип и подешавање бенцх ињектора:

Столна млазница: DN12SD12 (NIPPONDENSO)

• Притисак отварања игле млазнице: 145 - 155 бара.

б) Грешка тахометра постоља: ±40 о/мин.





ц) Подесите уд за стајање на нулу.



д) Поставите пумпу на постоље.

Подсетник. Поставите ознаку на спојницу насупрот кључу вратила пумпе.

д) Цеви високог притиска:

• Спољни пречник - 6,0 мм
• Унутрашњи пречник - 2,0 мм
• Дужина - 840 мм
• Минимални радијус савијања - 25 мм

е) Повежите доводне и излазне цеви за гориво. Инсталирајте адаптере ако је потребно.

Опрез: Причврстите излазну цев горива само вијком пумпе (завртње са млазом, ознака OUT).

г) Уклоните десни поклопац механизма за напредовање.

ц) Инсталирајте уређај за мерење хода клипа NIPPON-DENSO бр. 95095-10220 и 95095-10231.



и) Припремите напон од +12 В на вентил за искључивање горива (из система испитног стола или батерије).



к) Притисак довода горива до пумпе мора бити 0,2 бара. Температура горива током испитивања треба да буде 40 - 45°C.

л) Инсталирајте угломер на полугу пумпе за убризгавање горива.



м) Поставите ручицу за управљање пумпом у положај максималне брзине.

н) Проверите исправну оријентацију брегасте подлошке (исправан склоп):

Уклоните испусни вентил са "Ц" прикључка.

Поравнајте ознаку положаја кључа на спојници са "Ц" прикључком. Укључите бустер пумпу постоља. Ако гориво не излази из "Ц" прикључка, раставите пумпу и промените положај брегасте подлошке за 180°.



о) Поставите пумпу на 2000 о/мин на 5 минута. Проверите да ли постоји цурење горива и необична бука.

2. Претходно подешавање цикличног напајања при пуном оптерећењу.



а) Поставите контролну ручицу пумпе за убризгавање горива на максималан положај.

б) Измерити количину испорученог горива. (Види табелу 1)

ц) Уклоните заптивку прстена завртња за максимално напајање (заптивка је тачкасто заварена) или прережите жицу обичне заптивке.

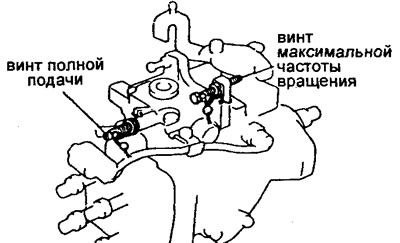

д) Подесите помак циклуса окретањем завртња за пуно увлачење.

Напомена: Брзина помака ће се повећати за приближно 300-1200 циклуса за сваки ½ обртаја завртња.

3. (Са компензатором висине).

Претходно подешавање контролера унапред убризгавања према оптерећењу. Инсталирајте излаз вратила регулатора.

• Излазна удаљеност - 0,5-2,0 мм

4. Подешавање максималне брзине ротације.

а) Поставите контролну ручицу на заустављање максималне брзине.

б) Уклоните заптивку граничника.



ц) Подесите проток циклуса окретањем завртња за заустављање максималне брзине (погледајте табелу 2).



5. Подешавање притиска пумпе за повишење притиска.

а) Измерите притисак у телу пумпе.

Брзина ротације - притисак

• 500 о/мин - 3,2-3,8 бара
• 2100 о/мин - 6,6-7,2 бара

б) Ако је притисак низак, подесите га лаганим ударцем на клип вентила за смањење притиска, пратећи очитавања манометра.

Опрез: Ако је притисак превисок или је предоптерећење опруге вентила за смањење притиска максимално, замените вентил за смањење притиска.

6. Провера потрошње горива за повратак у резервоар. Измерите повратни ток горива на 2200 о/мин.

• Потрошња горива - 70-380 цм³/мин

Напомена: Увек инсталирати вијак за причвршћивање возвратного топливопровода (са жиклером и ознака OUT), који припада пумпи.

Табела 1



Табела 2





7. Аутоматско подешавање унапред убризгавања.

а) Подесите мерни уређај на нулу.



б) Измерите ход клипа за напредовање на вредностима брзине наведеним у наставку.

Напомена: Хистереза не би требало да буде већа од 0,3 мм.

ц) Користећи имбус кључ од 5 мм, подесите ход клипа унапред убризгавања.

Напомена: Ход клипа се смањује када се завртањ окреће у смеру казаљке на сату и повећава се када се завртањ окреће у супротном смеру.

8. Подешавање цикличног додавања при пуном оптерећењу.

а) Угао ротације полуге регулатора: сви модели

• плус (А) 23...33 степени
• минус (Б) 13...21 степени

ц) Извршите подешавања окретањем завртња за пуни довод.

Напомена: Проток ће се повећати за приближно 3 цм³/200 циклуса за сваки ½ обртаја завртња.

9. Подешавање довода при максималној брзини у празном ходу.





а) Подесите окретањем завртња за максималну брзину.



10. Подешавање хране према спољашњим карактеристикама.



Дозвољена неравномерност хране



Ако почетна вредност напајања (при брзини ротације од 100 о/мин) не одговара вредности у табели, замените утикач чауре регулатора:

Притисните утикач из чауре регулатора.



Уклони:

• (1) потпорни прстен;
• (2) одстојник;
• (3) потисни лежај;
• (4) плута.

Измерите дебљину главе утикача, изаберите нови чеп.

Напомена:

• Продужење чепа за 0,1 мм повећава почетни проток за 0,6 цм³/200 циклуса. Ако неуједначеност напајања премашује наведену вредност, замените испусни вентил.
• Чепови се производе са дебљином главе од 3,0 до 4,2 мм у корацима од 0,1 мм.

Саставите чахуру регулатора обрнутим редоследом од демонтаже, притисните утикач у чахуру.

11. Аутоматско подешавање унапред убризгавања (према оптерећењу).





Табела 3



а) Подешавање се врши окретањем осовине чауре регулатора. Машина почиње да ради при брзини ротације од 1200 обртаја у минути.

б) Померите контролну ручицу у положај максималне брзине и измерите довод горива.

ц) Полако померите ручицу до минималног граничника у празном ходу и учврстите ручицу на месту где притисак у телу пумпе почиње да опада.



д) Измерити проток на месту где почиње пад притиска. Израчунајте разлику у фидовима и упоредите са подацима у табели.



д) Подесите разлику увлачења.

Напомена: Пола окрета осовине регулатора мења проток за 3 цм³/200 циклуса.

е) Померите контролну ручицу до тачке где притисак у телу пумпе престане да пада, причврстите ручицу.



Упоредите вредност снабдевања горивом са подацима у табели.



г) Проверите промену хода клипа унапред убризгавања на почетној и крајњој тачки промене притиска у пумпи.



ц) Измерите избочење осовине регулатора.

• Избочина - 0,5-2,0 мм

12. Подешавање броја обртаја у празном ходу и провера регулатора минималне брзине (погледајте табелу 4)

Подесите довод окретањем завртња минималне брзине у празном ходу.



13. Подешавање промене угла унапред током хладног старта.

а) Измерите температуру горива у пумпи.

• Температура горива - 15 - 35°Ц

б) Поставите кључ вратила пумпе вертикално.

ц) Подесите нулу мерача хода клипа унапред убризгавања.

Табела 4. Мотори 2L и 3L



д) Поставите ручицу за управљање пумпом на граничник и узмите угао ротације полуге као нула.

д) Уклоните (ако је уграђена) плочу између ручице за управљање грејањем и термостата.



е) Окрените ручицу за управљање грејањем у смеру казаљке на сату на обртни момент од 5 Нм и држите обртни момент 10 секунди.



г) Измерите ход клипа механизма за напредовање (погледајте табелу 5).

ц) Подесите ход клипа окретањем завртња за подешавање.



14. Подешавање система за контролу грејања

а) Измерите размак између контролне полуге и завртња минималне брзине у празном ходу.

Табела 5





б) Подесите размак окретањем завртња на ручици за управљање грејањем.



15. Заптивање елемената.

Поставите заптивке на завртње за максималну брзину и пуну довод горива.
