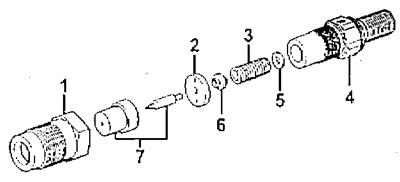

Растављање ињектора
1 - матица спојнице ињектора,
2 - одстојник,
3 - опруга,
4 - тело млазнице,
5 - подлошка за подешавање,
6 - потискивач,
7 - тело и игла прскалице.
1. Растављање ињектора горива,

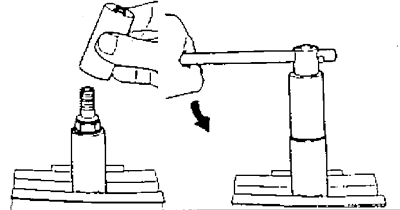

а) Помоћу специјалног алата одврните матицу спојнице ињектора.
Напомена: Приликом растављања ињектора, не дозволите да унутрашњи делови испадну.
б) Уклоните опругу, подлошку за подешавање, доњу плочу опруге, одстојник.
Материјал је поново штампан из онлајн ресурса: Toyotaman.ru
2. Чишћење делова ињектора.
а) Користећи дрвени штап и месингану (или бакарну) четку, очистите и исперите тело прскалице у чистом дизел гориву.
Напомена: Не додирујте радне површине делова.

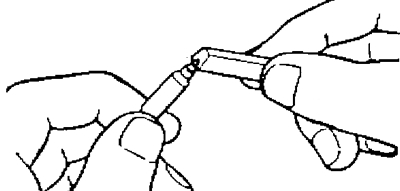

б) Користећи дрвену шипку, очистите врх игле за прскање од наслага.

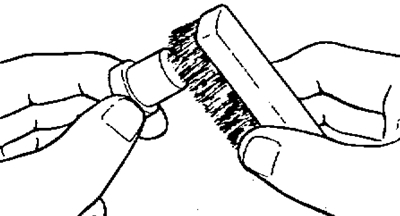

ц) Очистите спољашње површине тела прскалице (осим радне површине) помоћу месингане (бакарне) четке.
д) Проверите да ли има корозије на потпорној површини пиштоља за прскање и на врху игле пиштоља за прскање. Ако се открије корозија, замените прецизни пар (кућиште и иглу за прскање).
3. Провера игле за прскање.
а) Оперите тело и иглу млазнице у чистом дизел гориву.

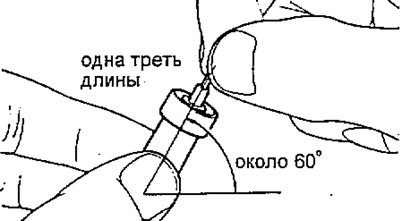

б) Нагните тело прскалице за 60° према хоризонту.
Напомена: Не додирујте прецизне површине рукама.
Извуците иглу за прскање из кућишта за једну трећину њене дужине и отпустите је.

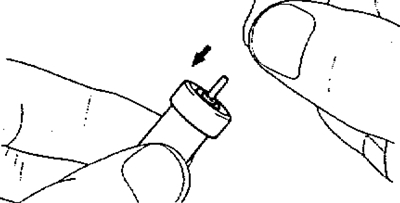

ц) Под дејством сопствене тежине, игла за прскање треба глатко да се спусти у отвор на телу прскалице.
д) Сваки пут ротирајући иглу за прскање за мали угао, поновите кораке (б) и (ц).
Ако игла за прскање не тоне лако, замените прецизни пар (кућиште и игла за прскање).
