2. Скините зупчасти каиш.
3. Уклоните довод ваздуха са поклопцем ваздушног филтера.
4. Уклоните погонску ременицу пумпе за убризгавање горива.
5. Одвојите вакуумско црево.
6. Одвојите конектор вентила за затварање горива.
7. Одвојите конектор сензора положаја лептира за гас.
8. Одвојите кабл гаса од држача.
9. (Модели са аутоматским мењачем) Одвојите управљачки кабл вентила за гас.
10. Одвојите свежањ ожичења и померите га улево.
11. Одвојите доводну цев расхладне течности.

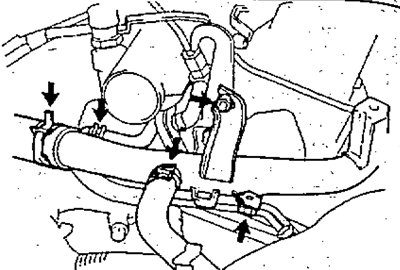

а) Одвојите доводно црево хладњака, црево са цеви за довод расхладне течности и црево грејача.

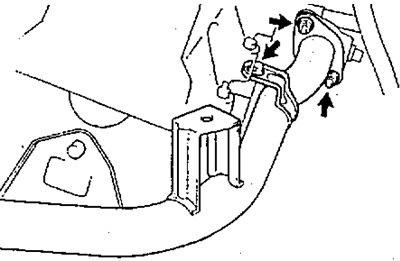

б) Одврните матице и завртње као што је приказано на слици.
ц) Одврните две навртке и вијак и уклоните цев за довод расхладне течности заједно са заптивком.

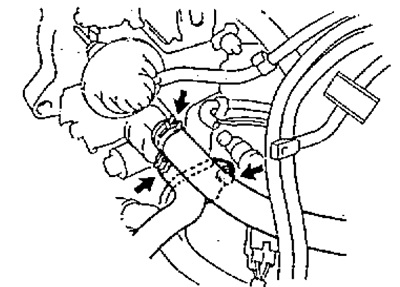

12. Одвојите два бајпас црева расхладне течности.
13. Одвојите обилазну цев расхладне течности.

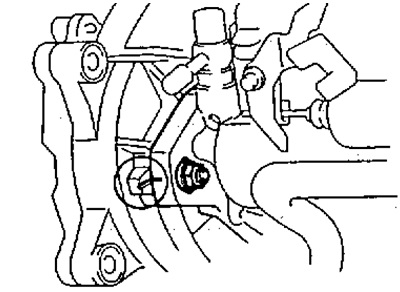

а) Отпустите вијак приказан на слици.
б) Одврните матицу приказану на слици и одвојите цев.
14. Уклоните цеви за гориво високог притиска.
15. Одвојите црево за довод горива.
16. Уклоните пумпу за убризгавање горива.

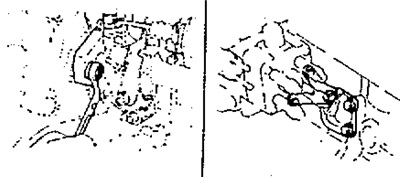

а) Пре уклањања, проверите да ли су ознаке поравнања поравнате. Примените их ако нису инсталирани.
б) Одврните вијак и две навртке који причвршћују пумпу за гориво високог притиска и уклоните пумпу за гориво високог притиска.

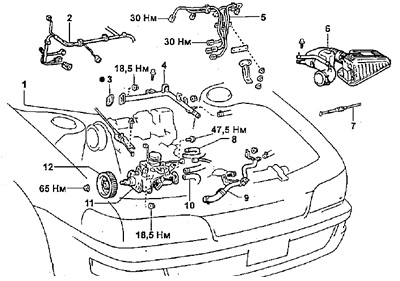

Уклањање пумпе за убризгавање горива
1 - кабл за гас,
2 - кабелски свежањ,
3 - заптивка,
4 - цев за довод расхладне течности,
5 - цеви за гориво високог притиска,
6 - довод ваздуха са поклопцем ваздушног филтера,
7 - управљачки кабл вентила за гас,
8 - црево за гориво,
9 - одводна цев расхладне течности,
10 - црево за одвод расхладне течности,
11 - Пумпа за убризгавање горива,
12 - погонска ременица пумпе за убризгавање горива.
