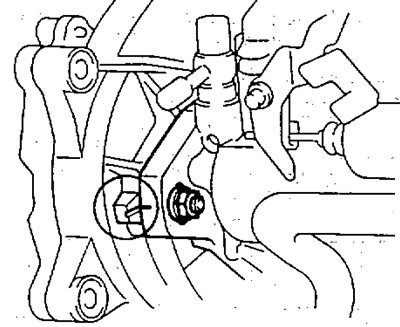

а) Поравнајте ознаке времена на пумпи за убризгавање горива и пумпи расхладне течности.
б) Привремено затегните вијак и навртке који причвршћују пумпу за убризгавање горива.
Момент затезања:
- навртка - 18,5 Нм
- вијак - 47,5 Нм
Напомена: Коначно затегните монтажни вијак и навртке пумпе за убризгавање горива на наведени обртни момент након подешавања угла напредовања убризгавања.
2. Инсталирајте погонску ременицу пумпе за убризгавање горива.
3. Прикључите црево за довод горива.
4. Инсталирајте водове за гориво високог притиска.
- Момент затезања - 30 Нм
5. Повежите бајпас цев расхладне течности. Причврстите га вијком и навртком.
6. Повежите два бајпас црева расхладне течности.
7. Прикључите доводну цев расхладне течности.
а) Инсталирајте доводну цев расхладне течности са новом заптивком. Затегните две навртке и завртње.
- Момент затезања - 18,5 Нм
б) Повежите црево за довод хладњака, црево за довод расхладне течности и црево грејача.
8. Повежите кабелски свежањ и повуците га налево.
Оригинал се може погледати на веб-сајту ToyotaMAN
9. (Модели са аутоматским мењачем) Повежите кабл за контролу гаса.
10. Повежите кабл гаса са држачем.
11. Повежите конектор сензора положаја лептира за гас.
12. Повежите конектор вентила за затварање горива.
13. Прикључите вакуумско црево.
14. Инсталирајте довод ваздуха са поклопцем ваздушног филтера.
15. Уградите зупчасти каиш.
16. Напуните расхладном течношћу.
17. Пумпајте гориво у пумпу за гориво високог притиска користећи пумпу за повишење притиска док не осетите отпор.

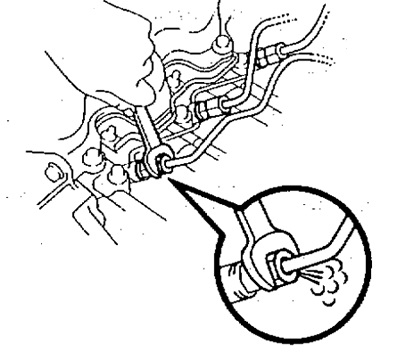

18. Уклоните ваздух из ињектора.
а) Отпустите навртке на спојевима цеви за гориво високог притиска на страни ињектора.
б) Покрените мотор да бисте уклонили ваздух док се чисто гориво не појави из цеви за гориво.
19. Покрените мотор и проверите да ли гориво цури.
20. Проверите минималну брзину у празном ходу и максималну брзину (погледајте поглавље "Одржавање и опште процедуре провере и подешавања").
21. Поново проверите ниво расхладне течности.
