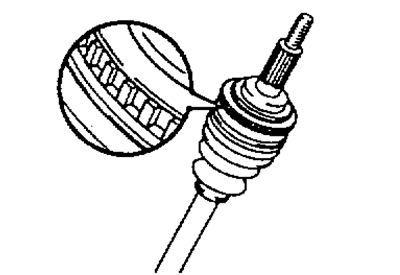

Poznámka: (modely s ABS) po oddelení hnacieho hriadeľa a náboja dávajte pozor, aby ste nepoškodili zuby rotora snímača rýchlosti na hnacom hriadeli.
1. Zdvihnite auto, vyberte predné koleso.
2. Odstráňte spodný kryt motora.
3. (Manuálna prevodovka)
Vypustite prevodový olej.
(Automatická prevodovka)
Vypustite pracovnú kvapalinu.

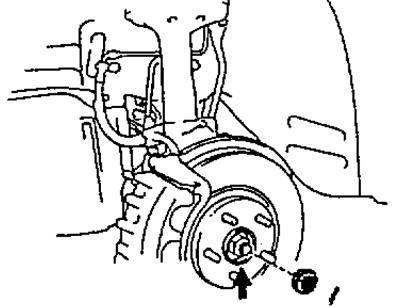

4. Uvoľnite poistnú maticu.
a) Odstráňte závlačku a uzáver poistnej matice.
b) Povoľte poistnú maticu a súčasne stlačte brzdový pedál.

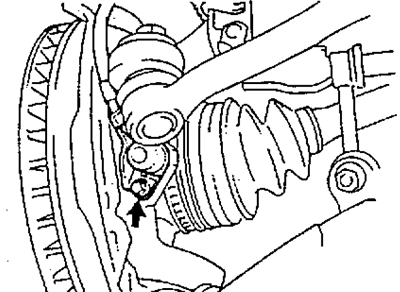

5. (Modely s ABS)
Odstráňte snímač rýchlosti.
6. Odpojte koniec spojovacej tyče.
a) Odstráňte závlačku a odskrutkujte maticu.

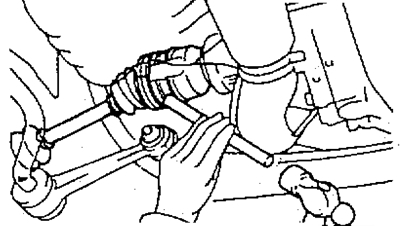

b) Pomocou sťahováka odpojte koniec riadiacej tyče od čapu riadenia.

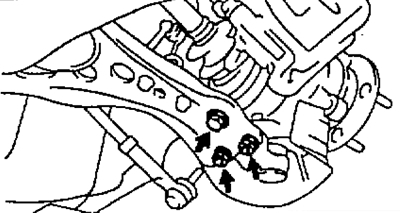

7. Odpojte čap riadenia.
a) Odskrutkujte skrutku a dve matice.
b) Odpojte otočný čap od spodného guľového kĺbu.
8. Pomocou plastového kladiva oddeľte hnací hriadeľ od náboja.
Poznámka: Dávajte pozor, aby ste nepoškodili manžetu hnacieho hriadeľa a olejové tesnenie.
9. Demontujte ľavý hnací hriadeľ.

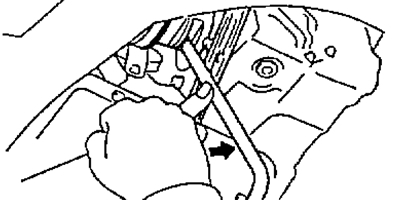

a) Odpojte ľavý hnací hriadeľ, ako je znázornené na obrázku.
Oficiálny zdroj je na portáli (ToyotaMan)
Poznámka: Dávajte pozor, aby ste nepoškodili prachovú manžetu a skriňu prevodovky.

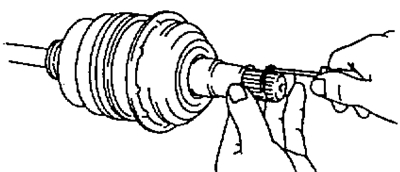

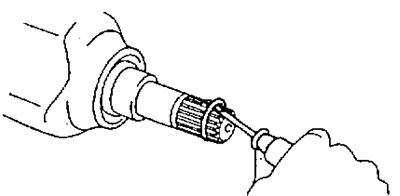

b) Pomocou skrutkovača odstráňte poistný krúžok.
10. Demontujte pravý hnací hriadeľ.
(4S-FE)

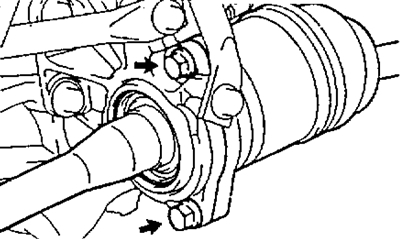

a) Odskrutkujte dve upevňovacie skrutky ložiska.

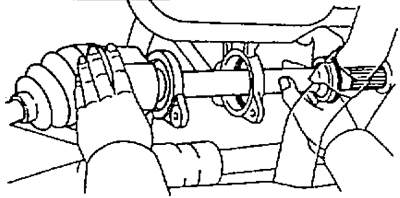

b) Odstráňte stredný hnací hriadeľ s pravým hnacím hriadeľom cez držiak ložiska.
(4A-FE, 5A-FE, 2C (2WD))
a) Odpojte hnací hriadeľ, ako je znázornené na obrázku.
b) Pomocou skrutkovača odstráňte poistný krúžok.
(4WD)

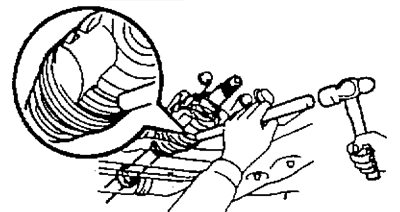

a) Pomocou kladiva a razidla vyberte hnací hriadeľ.
Poznámka: Nepoškoďte olejové tesnenie.
b) Odstráňte O-krúžok.

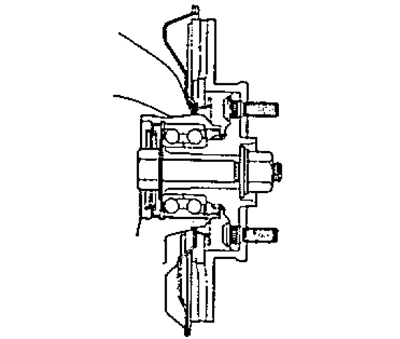

11. Ložisko náboja sa môže poškodiť, ak naň pôsobí hmotnosť vozidla, napríklad pri pohybe vozidla s odstráneným hnacím hriadeľom.
Preto, ak je potrebné pohnúť vozidlom s odstráneným hnacím hriadeľom, najskôr zaistite ložisko náboja, ako je znázornené na obrázku.
