Зміст: Зняття амортизатора ↓ Установка амортизатора ↓ Зняття ресори ↓ Заміна листа ресори ↓ Встановлення ресори ↓
Зняття амортизатора

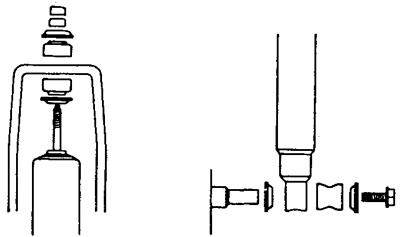

1. Від'єднайте амортизатор від балки та від рами.
Установка амортизатора
1. Підключіть амортизатор до рами та балки.
- Момент затяжки - 24 Нм
Зняття ресори

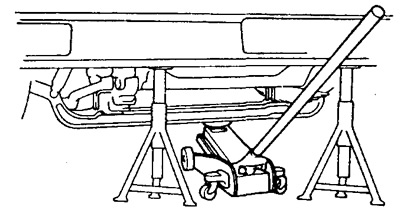

1. Піддомкратте автомобіль і встановіть підставки, потім опускайте балку доти, доки ресора не звільниться від навантаження і зафіксуйте її положення.
2. Зніміть драбини.

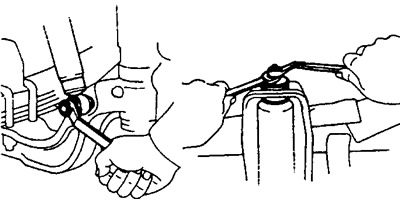

а) Відкрутіть чотири гайки кріплення драбин і зніміть дві драбини, буфер і підкладку ресори.
3. Опустіть балку.
4. Зніміть ресору.

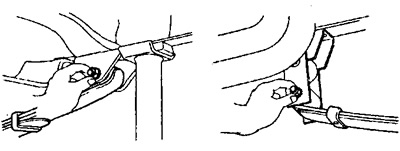

а) Зніміть сполучну скобу та втулки із задньої частини ресори.
б) Зніміть палець вушка та втулки з передньої частини ресори.
Заміна листа ресори

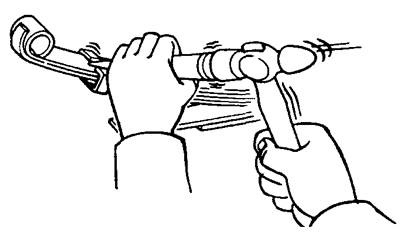

1. За допомогою молотка та зубила, відігніть затискачі.

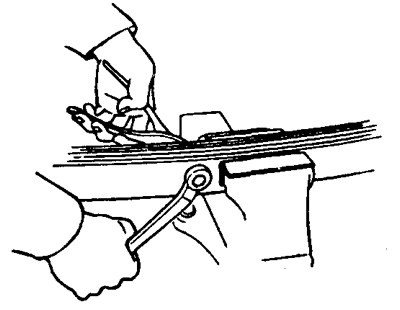

2. Затисніть ресору в лещатах біля центрового болта та відверніть його.
(Дивіться повний текст на порталі: TOYOTAMAN)

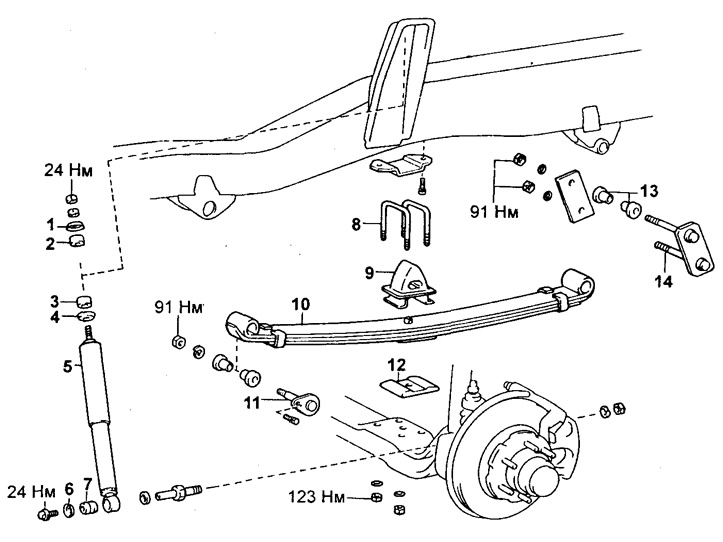

Передня підвіска (Dyna 150).
1, 4, 6 - Фіксатор,
2 -; 3, 7 -; 13 - Втулка,
8 - Драбина,
9 - Буфер,
10 - Ресора,
11 - Палець вушка,
12 - Підкладка ресори,
14 - Сполучна скоба.
3. За потреби замініть затискачі ресори.

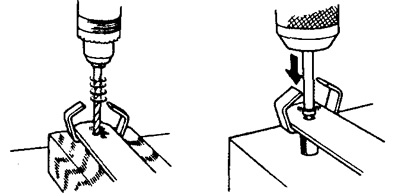

а) Висвердліть заклепку та видаліть її.
б) Встановіть нове заклепування в отвір ресори, потім розклейте заклепку.
4. Встановіть болт.
а) Поєднайте отвори листів і закріпіть ресору в лещатах.
б) Встановіть та затягніть центровий болт.
- Момент затяжки - 49 Нм
5. За допомогою молотка загніть затискач ресори.
Встановлення ресори
1. Встановіть ресору.
а) Встановіть втулки по обидва кінці ресори.
б) Встановіть ресору на місце та вставте палець вушка.
в) Встановіть та затягніть болт.
- Момент затяжки - 11 Нм
г) Наверніть гайку пальця вушка, не затягуючи її.
д) Встановіть сполучну скобу і наверніть гайки, не затягуючи їх.
2. Встановіть драбини.
а) Встановіть буфер на ресору.
б) Встановіть драбини на буфер.
в) Затягніть гайки кріплення драбин.
- Момент затяжки - 123 Нм
Примітка: Затягніть драбини так, щоб виступ болта за гайкою був однаковим.
3. Видаліть підставки та покачайте машину, щоб стабілізувати підвіску.

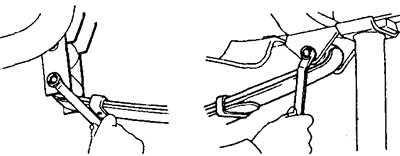

4. Затягніть гайки пальця вушка та сполучної скоби.
- Момент затяжки - 91 Нм
