Премахване и монтиране на преден блок
Забележка: Когато демонтирате и монтирате блока на предната отоплителна и климатична система, вижте монтажния чертеж "Предна система на отопление и климатична система".

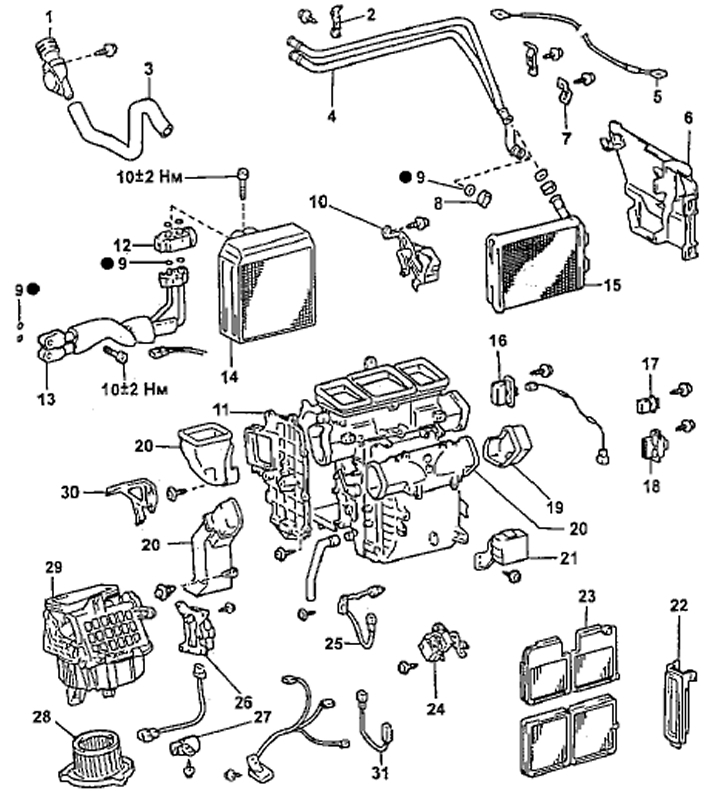

Преден блок на отоплителна и климатична система
1 - вентилационна тръба,
2 - фиксатор,
3 - маркуч,
4 - нагревателна тръба,
5 - кабел за управление на клапата на водната помпа,
6 - страничен капак на блока,
7 - скоби,
8 - скоба,
9 - О-пръстен уплътнение,
10 - серво задвижване на клапата за посока на въздушния поток,
11 - страничен капак на блок № 1,
12 - разширителен вентил,
13 - тръби за източване и подаване на хладилен агент към изпарителя,
14 - изпарител,
15 - радиатор на нагревателя,
16 - Резистор на вентилатора (панел тип лост),
17 - Резистор на вентилатора (тип панел с бутони),
18 - мощен транзистор (тип панел с бутони),
19 - капак на въздуховода,
20 - въздуховод,
21 - реле на вентилатора,
22 - декоративен капак,
23 - въздушен филтър,
24 - серво задвижване на клапата за смесване на въздушния поток,
25 - сензор за температура на въздуха зад изпарителя,
26 - серво задвижване на клапата за всмукване на въздух,
27 - реле EX-HI (тип панел с бутони),
28 - електродвигател на вентилатора,
29 - корпус на вентилатора,
30 - скоба,
31 - сензор за температура на охлаждащата течност.
Премахване и монтиране на преден блок
Забележка: Когато разглобявате и сглобявате предния модул на отоплителната и климатичната система, вижте монтажния чертеж "Преден модул на отоплителната и климатичната система".
