Разглобяване
1. Отстранете капачката на разпределителя, без да отстранявате проводниците за високо напрежение.
2. Отстранете ротора на разпределителя.
3. Отстранете защитния капак (дефлектор за прах) бобини за запалване.
4. Свалете бобината на запалването.
a) Развийте двете гайки и разкачете проводниците от клемите на запалителната бобина.

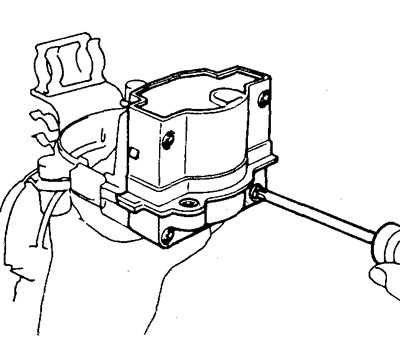

b) Развийте четирите винта и отстранете запалителната бобина и уплътнението.
5. Изключете свързващия проводник на разпределителя.
6. Отстранете скобата на конектора.
Преглед
(Вижте раздел "Проверка на разпределителите след разглобяване").
Сглобяване

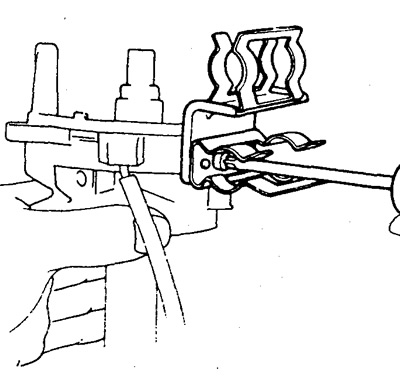

1. Инсталирайте скобата на конектора.
Подравнете издатината на корпуса на разпределителя с жлеба в скобата и закрепете скобата с винта.

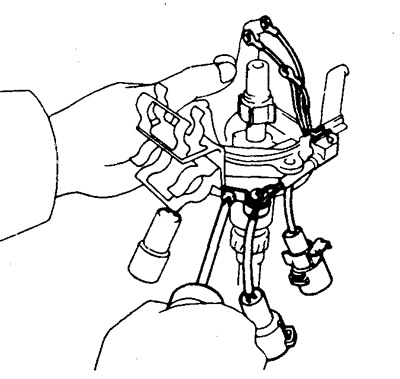

2. Инсталирайте свързващия проводник на разпределителя.
3. Монтирайте запалителната бобина.
a) Поставете уплътнението и закрепете бобината на запалването с четири винта.

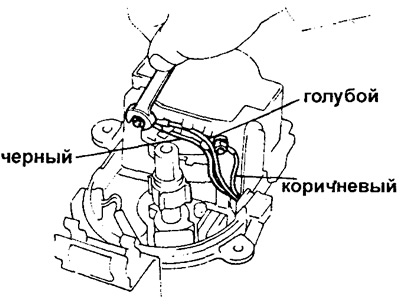

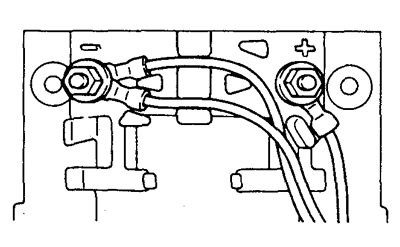

b) Свържете трите проводника към клемите на запалителната бобина с две гайки, както е показано на фигурата.
Внимание: Когато свързвате проводниците към запалителната бобина, поставете ги в фиксиращите жлебове на капака на запалителната бобина и се уверете, че проводниците не докосват ротора на сензора за момент на запалване или корпуса на разпределителя.
4. Поставете защитния капак (дефлектор за прах) запалителни бобини и гарнитура.
5. Монтирайте ротора на разпределителя.
6. Поставете капачката на разпределителя заедно с високоволтовите проводници, като я закрепите с три болта заедно с уплътнението.
7. Монтирайте уплътнителния пръстен върху водача на корпуса на разпределителя, след като нанесете слой двигателно масло върху пръстена.
