1. Перад усталёўкай новых поршневых кольцаў праверце зазор у замку поршневага кольца.
2. Размесціце поршні і поршневыя кольцы ў адпаведнасці з цыліндрамі, у якіх яны будуць працаваць.

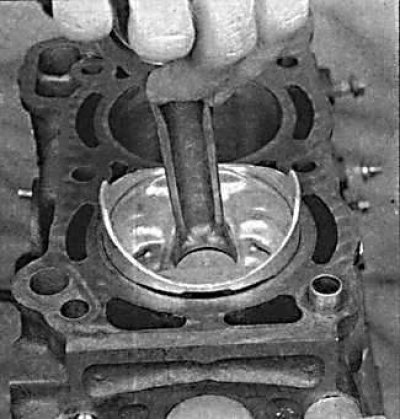

3. Усталюеце верхняе ўшчыльняльнае кольца ў першы цыліндр і дном поршня праштурхніце яго ў цыліндр да падставы цыліндру.

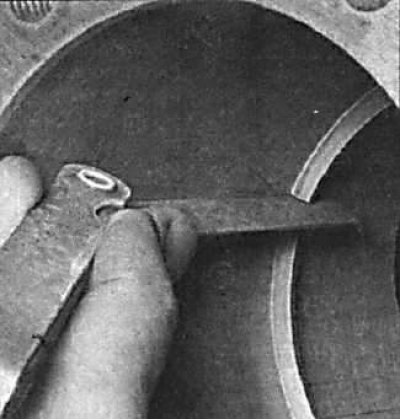

4. Выкарыстоўваючы мац, вымерайце зазор у замку кольца.
5. Паўтарыце працэс вымярэння з кольцам, усталяваным у верхняй частцы цыліндру і параўнайце вынікі вымярэння з тэхнічнымі патрабаваннямі.
(Глядзіце поўны тэкст на партале toyotaman.ru)
6. Паўторыце аперацыю праверкі для кожнага кольца ў першым цыліндры, затым для кольцаў у астатніх цыліндрах.
7. Усталюеце поршневыя кольцы на поршні такім жа чынам, як і пры зняцці.
 |  |

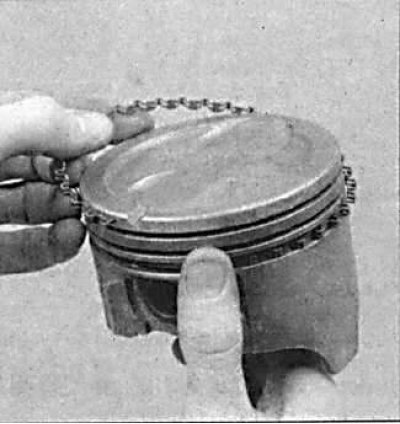

8. У першую чаргу усталёўваецца маслосъемное кольца, якое складаецца з трох асобных элементаў. Усталюеце пашыральнік маслосъемного кольцы ў канаўку поршня.

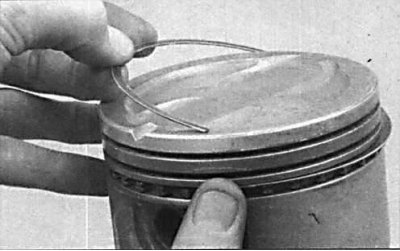

9. Затым паслядоўна ўсталюеце верхняе і ніжняе маслосъемные кольцы.
10. Усталюеце компрессіонные кольца №2 такім чынам, каб пазнака на тарцы кольца была накіравана ўверх. Не пераблытайце першае і другое компрессіонные кольцы, бо яны маюць розны профіль.
11. Пасля ўсталёўкі поршневых кольцаў на поршні праверце лёгкасць перасоўвання поршневага кольца ў канаўцы поршня.
