Czujnik położenia wału korbowego
Badanie
1. Czujnik ten znajduje się na obudowie pompy oleju, po prawej stronie z przodu silnika (zobacz rysunek 10.1).

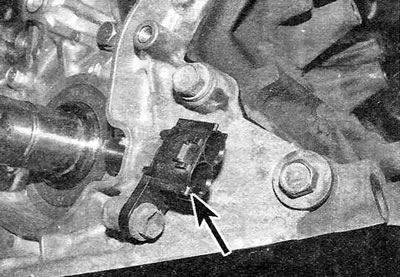

Rysunek 10.1. Czujnik położenia wału korbowego zamontowany jest na obudowie pompy oleju (pokazano strzałką).
Dostęp do czujnika od góry jest ograniczony; najwygodniej będzie zdjąć go od dołu, podnosząc przód samochodu i montując podpory bezpieczeństwa.
2. Odłącz złącze okablowania od czujnika, zmierz rezystancję między zaciskami czujnika za pomocą omomierza i sprawdź, czy wyniki pomiarów są zgodne ze specyfikacją. W przypadku stwierdzenia rozbieżności należy wymienić czujnik.
Wyjmowanie
3. Po odłączeniu złącza przewodów odkręć śrubę mocującą i wyjmij czujnik z obudowy pompy oleju.
(Oryginał znajduje się na tej stronie internetowej: toyotaman.ru)
Instalacja
4. Lekko nasmaruj pierścień uszczelniający czujnika olejem silnikowym, a następnie zamontuj go na miejscu i dokręć śrubę mocującą z określonym momentem obrotowym. Podłącz złącze okablowania.
