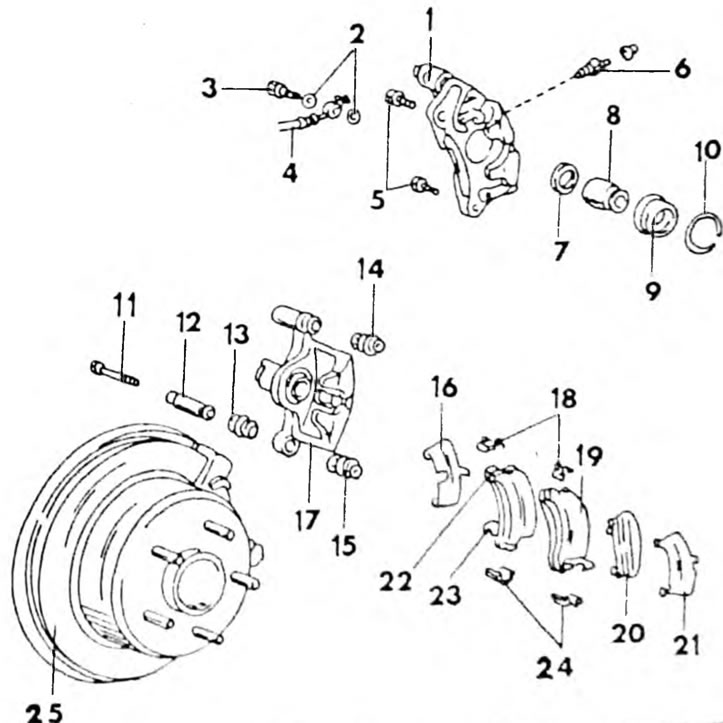

Desen 259 Desen de instalare al etrierului de frână al roții din spate. 1. Cilindru etrier de frână; 2. Saibe de etansare; 3. Bolt tubular 30 Nm; 4. Furtun de frana; 5. Bolt. 47 Nm; 6. Șurub de eliberare a aerului. 3,5 Nm; 7. Guler piston; 8. Piston; 9. Capac de praf; 10. Inel de reținere; 11. Bolt etrier de frana, 20 Nm; 12. Bucsa culisanta; 13. Capac de praf; 14. Manșetă din cauciuc; 15. Capac de praf; 16. Bandă distanțiere; 17. Cilindru etrier de frana; 18. Ghidaj plăcuțe de frână; 19. Frână lemn dulce; 20. Garnitura interioara; 21. Garnitura exterioara; 22. Placuta de frana; 23. Indicator uzură plăcuțe de frână; 24. Ghidaj plăcuțe de frână; 25. Disc de frana
